Снятие рейлингов на УАЗ Патриот.
…и немного шумоизоляции.
Началось все с того, что решил я себе поставить экспидиционную корзину.
Цепочка размышлений была примерно следующей:
Чтобы поставить багажник нужно снять рейлинги. Чтобы снять рейлинги до них нужно добраться(они привернуты сквозь крышу). Чтобы добраться нужно снять крышу салона. Ну а чтобы потом два раза не снимать — заодно и шумку крыши сделать.
Собственно, проблемы у этой процедуры две:
Чтобы снять рейлинги, нужно снять крышу.
Дырки от рейлингов нужно чем-то заделать.
На все про все ушло у меня примерно полтора дня.
Из материалов(не считая материалов для шумоизоляции):
Болт М8х20 — аккуратно такой же как на рейлингах.
Шайбы широкие. Размер не помню, но диаметром наверное под 20. Маленькие не подойдут, так как отверстия от рейлингов овальные. И маленькая шайба их не закрывает.
Резина листовая(под шайбы). Нашел только в леруа. В остальных местах максимум продаются водопроводные прокладки, но они не закрывают шайбу целиком.
Клей герметик.

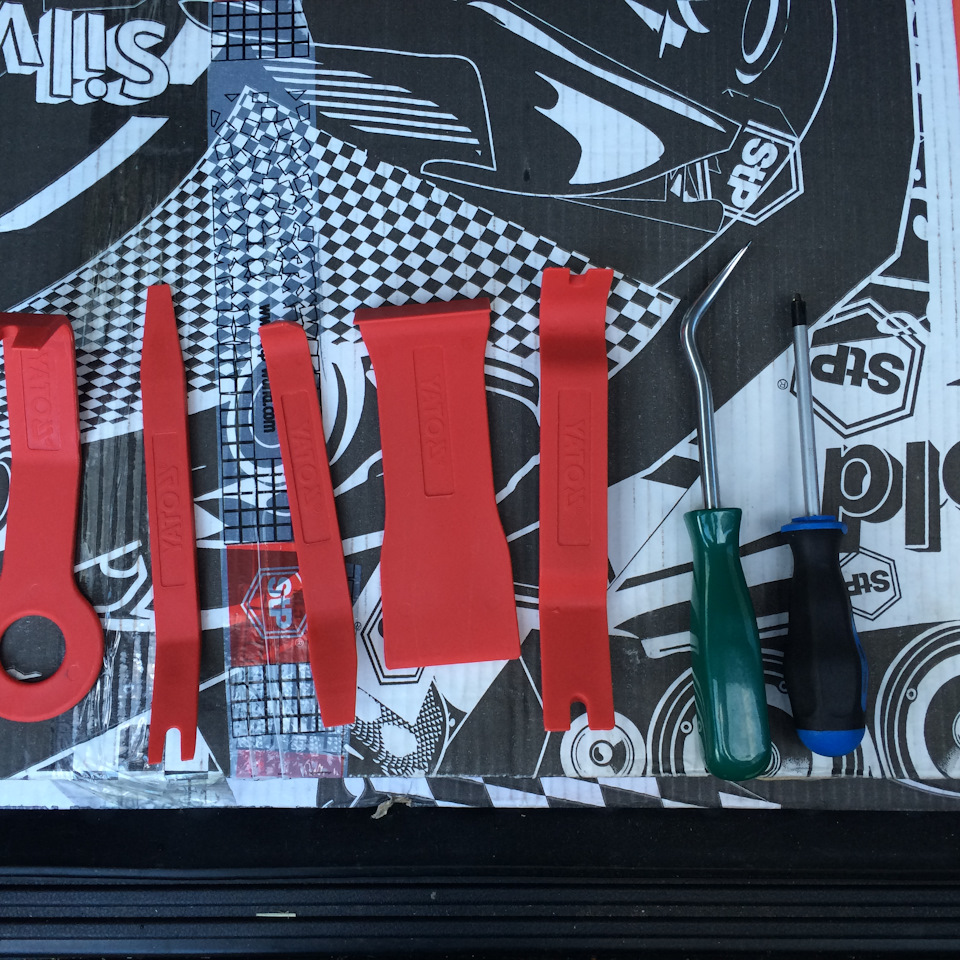

Из инструмента очень помогли съемники. Удобно отковыривать пластиковые пистоны не ломая.
В начале я хотел просто снять крышу, не трогая больше ничего. Не вышло. Крыша хорошо держится за пластик, прикрывающий стойки. Пытаясь ее оттуда выдернуть можно сильно помять или сломать.
Пришлось разбирать салон полностью. Описывать разборку не буду — уже много кто это описывал лучше меня.
В результате, мой УАЗик сейчас выглядит примерно вот так:
Что такое рейлинги и как их устанавливать
Рейлинги на УАЗ Патриот позволяют эффективно использовать пространство на крыше внедорожника для транспортировки грузов. Их установка помогает разгрузить багажное отделение во время перевозки туристического снаряжения, дальних поездок и путешествий.
Назначение элемента
Рейлинги представляют собой приспособление в виде удлиненных реек или дуг, устанавливаемых на крыше транспортного средства. Функциональные элементы выполняют грузовую и эстетическую функцию. Дополненный ими автомобиль может перевозить вещи, которые не помещаются в багажное отделение. При этом конструкция смотрится гармонично.
С помощью рейлингов можно зафиксировать:
Задача рейлингов для УАЗа Патриот – способность выдержать большой вес и надежно фиксировать транспортируемые конструкции.
Разновидности рейлингов
Изделия делят на два вида: универсальные и модельные. Первый тип может быть установлен на Patriot и на автомобили любых марок. Он отличается стандартными размерами и элементами фиксации. Модельные рейлинги предназначены только для установки на корпус УАЗа Патриот. Их выпускает преимущественно Ульяновский завод. Они имеют стандартное крепление, совместимое со штатными кронштейнами (предусмотрены не на всех моделях).
По способу монтажа модельные рейлинги делят на продольные и поперечные. Продольные пересекают крышу, располагаются параллельно корпусу. Поперечные монтируют в перпендикулярном направлении, их длина меньше. Встречаются также совмещенные варианты. При частой транспортировке грузов рекомендуется устанавливать образцы с поперечными дугами, поскольку большая масса при этом распределяется равномерно по всей плоскости конструкций.
Какие лучше ставить на УАЗ
При подборе моделей для УАЗа Патриот учитывают надежность при эксплуатации, допустимую нагрузку, соответствие виду и габаритам транспортного средства. Если на корпусе автомобиля имеются штатные места в виде отверстий для фиксации опор, следует подбирать модельные варианты рейлингов. Их отличают высокая несущая способность, оригинальный аэродинамический дизайн, тщательно обработанная поверхность. Во время поездок конструкции не издают шума благодаря снижению лобового сопротивления.
В случае отсутствия приспособлений для фиксации рейлингов можно рассматривать универсальные и модельные варианты. Отверстия под них выполняют самостоятельно, с учетом габаритов и конструктивных особенностей.
Снятие и монтаж элемента
Установку рейлингов рекомендуют проводить в мастерских. Если работу планируется выполнить самостоятельно, важно уточнить, предусмотрен ли монтаж конструкции. При наличии заводских отверстий следует поступать по такому алгоритму:
Если в штатной модификации Патриота не предусмотрены отверстия для рейлингов, следует выполнить такие виды работ:
На рейлинги могут быть установлены особые конструкции для перевозки габаритных изделий. Например, крепление с универсальной лапой Yakima Sweetroll устанавливают для транспортировки лодок, байдарок. Оно обладает функцией наклона и встроенными роликами. Устройство с резиновой обивкой монтируется без использования крепежных элементов, а SKS-замок запирает его на багажнике УАЗ Патриот.
При перевозки байдарок и каяков на ребре может быть использована стойка Cradle Kayak Carrier. Оно легко монтируется на крыше, включает крепежные ремни премиального класса, а также стропы с храмовым шкивом в области кормы и передней части.
Эксплуатировать новые рейлинги можно через сутки после установки. Каждый раз перед нагрузкой следует проверять прочность крепления конструкции к кузову. Перевозимые товары и вещи следует равномерно распределять по всей поверхности опор. Нагружать элементы выше разрешенных показателей (80 кг) недопустимо. Это приводит к перекосу конструкции автомобиля, деформации дверных проемов.
Автомобилисты, которым часто приходится транспортировать габаритные грузы и стройматериалы на крыше, дополняют опорные конструкции металлическими уголками. Для этого в них просверливают отверстия и соединяют с рейлингами болтами. Это позволяет опорам лучше удерживать грузы.
Если необходимо снять дуги и поперечные планки для установки верхнего багажника, следует освободить все крепежные элементы и извлечь рейлинги.
Важно аккуратно замаскировать оставшиеся отверстия и обеспечить их герметичность. Для этого используются прорезиненные шайбы, гайки, болты. После монтажа багажного отсека они практически незаметны.
Грамотно смонтированный элемент смотрится гармонично, помогает укрепить кузов транспортного средства. При этом важно учесть, что организация багажного пространства на крыше должна носить комплексный характер. Подбирать рейлинги, корзины, поперечины, багажные площадки рекомендуется одновременно. Это поможет создать условия для надежной фиксации любых видов грузов и обеспечит эффектный дизайн внедорожника.
Установка Штатных рейлингов на Комфорт!
Экспидиционник не хотел, корзина не нужна, а нужно что-то чтобы возить длинномеры, Так как в комфорте нет рейлингов, было принято решение приобрести б/у в отличном состоянии, И такие были найдены! Дальше собственно установка! Сам процесс описывать не буду, нет ничего сложного, а вот порядок немного упомяну! Итак первым делом откручиваем все что держит обе части панели потолка, к самой крыше! А точнее козырьки, зеркало, боковые ручки над дверями, оба плафона, и ручки над проемом багажной двери! Заранее желательно, посмотреть на другой машине как они собственно установлены! чтобы понять где сверлить! Напомню что передние отверстия сверлятся внутри водостоков, а средние и задние снаружи! У меня получилось от края резинки лобового стекла, до переднего конца рейлига 17,4 см, дальше кто во что горазд, я просто оторвал резиновую прокладку и по ней размечал отверстия! так же и с остальными крепежами. Далее убедившись что разметка верна, и… проверив все еще раз сверлим! Далее видим что отверстия под передние крепления вот они, а вот остальных мы не видим, так как они внутри ребра жесткости или как-то так! Далее не паникуем, И НЕ БЕРЕМ БАЛГАРКУ, А берем коронку, у меня «ЗУБР» ( цена вместе с держателем 220 рублей)
Я сделал просто, в просверленные уже отверстия в крыше снаружи вставил опять простое сверло, и просверлил отверстие в ребре жесткости, что бы можно было отцентровать коронку! далее одев коронку на дрель получаем вот такую картину
Далее обрабатываем отверстия мовилем или чем захотите, и ставите рейлинги на место, я под отверстия наносил герметик! Далее все собираем в обратном порядке. К сожалению конечного результата не сфоткал, так как уже было темно, и зарядил хороший дождик! Но обещаю, что как только, так сразу выложу конечный результат!
Багажник на крышу под рейлинги, или как делать вещи, чтобы у тебя их потом никто не покупал
Прошло года 2-3 и я увидел на драйве запись про багажные перекладины для запаски, меня заинтересовало такое изделие и на моё удивление их делает эта же компания. За это время компания kitt32 довольно подросла и обзавелась неким ассортиментом изделий, и целым даже сайтом. Там я нашёл то что мне бы подошло, а именно площадка (не корзина) на патриот под рейлинги. Т.к. у меня опять люк, я написал ребятам, могут ли они сделать под люк. Сказали- без проблем, вот чертёж багажника, пришлите как сдвинуть перекладины. Сказал как подвинуть и заказал… ещё лестница есть у меня их… и заказал крепление под запаску. Приехало…
Ну теперь с предысторией я закончил, перейдём к разбору полётов. Кто всё читать не хочет, скажу сразу — отзыв будет негативный. (второй раз на грабли я наступать не буду точно)
Приехал мне багажник, стал его ставить прям у транспортной компании… я не думал что этой займёт 3 часа. Подлезть к креплению багажника крайне неудобно. Одному вообще ставить очень сложно, я поцарапал всю крышу ставя один (даже раптор не выдержал).
В комплекте инструкции нет, только крепеж. 30 минут я потратил, чтобы понять технологию установки и 2 раза установил и снял крепеж. Ну ладно. С грехом пополам, обматерившись поставил. Сразу скажу, меня смутили размеры корзины, они тупо не вписывались в геометрию релингов, об этом подробнее в фото и видео ниже.
Ну как только я поехал с этим багажником я услышал до боли (в прямом смысле слова) знакомые моему уху шумы от багажника. От 60км/ч начинается гул, превращающийся в вибрацию всей крыше (надо конечно обклеить давно шумку крышу). Плачу… Конечно, мой багажник был сделан на заказ и размещение перекладин получилось под люк немного другое, но блин, перекладины опять ПРЯМОУГОЛЬНЫЕ. Я думал производитель давно понял этот нюанс и исправил, ан нет, а я опять наступил на грабли. Я подумываю отрезать передние перекладины, т.к. шум идёт от них, но тогда теряется смысл такого багажника, и блин, нафиг это мне надо. В виду того что все довольны на форуме производителем и его продукцией, я не вижу особого смысла спорить с продавцом и скорее всего продам это чудо и сделаю на заказ что о с правильной геометрией и из труб.
Итак, теперь всё подробно про плюсы и минусы
Плюсы:
— отличная задумка, кому не нужен экспедиционник
— довольно надёжное крепление, которое к сожалению и является минусом, об этом читайте в минусах.
— допники в виде крепления запаски (отдельный элемент)
— цена
Минусы:
— как я говорил, геометрия тупо не вписывается в рейлинги. Если двигать багажник назад, то он дойдёт до самого края машины и будет выступать за пределы релингов. Продольные трубы тупо долбят по сами рейлингам, что превращается в бесконечную барабанную дробь. Почему это происходит, в пункте ниже
— внешний каркас багажника сделан из трубы, довольно хликой, которая без проблем гнётся и трясётся просто на кочках, из-за этого края и барабанят по рейлингам
на видео можно посмотреть что происходит с ним. Самой смешное что это происходит не только на дороге, но и тупо при закрывании любой двери… божественные звуки…
— профиль перекладин… я всё уже сказал, он прямоугольный… Гудит жесть ездить невозможно, люком не пользуюсь, т.к. если его открыть можно оглохнуть
— покраска – в первую же неделю зацвели сварные швы. После установки аксессуара в виде крепления запаски, в местах установки сошла тут же краска. Как показало «вскрытие» грунтовки перед прокраской просто нет. Ощущение что багажник покрашен в один слой из баллончика. Краска отваливается везде, где появляется любое незначительно механическое воздействие, и тут же ржавеет за 2 дня. (тоже было и с предыдущем изделием)
— когда затягиваешь крепления отлетает вся краска на машине на водостоках, но мне кажется это проблема всех креплений
Как итог, чтобы я посоветовал производителю (не знаю интересно ему это вообще или нет):
1. Сделать геометрию багажника в виде трапеции, под рейлинги, это исключило бы проблемы ударов его об эти самые рейлинги. Мне кажется это не сложно чуть изменить кондуктор.
2. Немного расставить крепление от центра или добавить ещё два.
3. Использовать более толстостенную трубу для каркаса.
4. НЕ использовать профиль вообще, перейти на трубу (ещё раз обращаю внимание на именитых производителей)
5. Для аксессуаров, креплений использовать резиновые прокладки для более бережного обращения с в местах контакта металла с металлом.
6. Сменить покраску. Если это кто то красит сторонний, больше в эту контору не обращаться.
Пусть это всё повысит стоимость продукта, но он станет качественный.
Конечно в нашей стране люде стремятся купить любое дешевое барахло, но с тем же есть прослойка людей готовая отдать больше денег за качество. Если спросите меня, ну а почему же я не купил ARB – скажу так, я не нашёл похожий продукт, а большую корзину больше не хочу.
Лестница у меня пролежала эта два года, т.к. я её посчитал вначале очень хликой и сделал на заказ реально качественную. Но на этой машине не было никакой, и пришлось временно поставить её. Что сказать, она сделана из тех же труб что и периметр багажника со всеми вытекающими последствиями – когда хватаешься рукой на верх лестницы, такое ощущение что она сейчас согнётся. Когда ставишь туда ногу, тоже такое ощущение. Очень скользкая, в дождь не осмелюсь полехть туда. Т.к. часто не приходиться лезть, пока сойдёт и такая.
готов продать сие чудо… сейчас катаюсь с ним, если кто хочет послушать божественный гул и долбёжку по крыше — милости прошу, прокачу по варшавке-севастопольскому. Временно долбёжку решил прокладкой листа резины между рейлингом и багажником и закидал несколько вещей, крепеление запаски переделал под крепление канстры экстрим, об этом писал в паре тем
www.drive2.ru/l/452172508729181170/
www.drive2.ru/l/452728311857021018/
Желаю всяческого развития производителю, надеюсь эту критику он воспримет не как поклёп, а реально переосмыслит собственный продукт, потому что у меня есть ощущение, что у него самого нет реального опыта эксплуатации собственных изделий. Ну а я уже точно не наступлю второй раз на одни и теже грабли. Вам так же не советую покупать конкретный продукт.
(Я не хочу больше ни с кем спорить в комментах, это чисто мой опыт эксплуатации, я лишь пытаюсь Вас предостеречь от совершения поступка, который Вам может испортить настроение. Если кто то после просмотров видео и картинок пытается мне доказать обратное — идите на…)
Спасибо что дочитали.
Как установить рейлинги на УАЗ Патриот
Внедорожник УАЗ Патриот – это транспортное средство, которое не боится не только бездорожья, но и перевозки различных видов грузов. Название «Патриот» собственно говорит о том, что этот автомобиль создан для “наших качественных” дорог. Но сегодня вопрос не в дорожном покрытии, а в перевозки грузов. Салон автомобиля и багажник позволяют перевозить до восьми человек, а сколько же в него можно загрузить стройматериалов, предметов или вещей? Но порой случается такая ситуация, когда не хочется пачкать салон, или груз имеет большие размеры и его невозможно попросту разместить в багажнике. Но и здесь разработчики Ульяновского автозавода побеспокоились и установили на крышу УАЗ Патриота рейлинги или продольные дуги. Собственно о них и расскажет данная статья.
Рейлинги: назначение
Если обычные легковые автомобили на крыше не имеют никаких дополнений, то внедорожник УАЗ Патриот оснащен рейлингами. Что это такое? Рейлинги – специальные приспособления в виде двух длинных реек, размещенных на крыше. Предназначение их простое – закрепление грузов с большими габаритами или размещение багажника. На вид ничего сложного рейлинги собой не представляют, но так как их назначением является выполнение фиксирование и перевозка грузов, то они должны выдерживать большой вес.
Исходя из этого, изготавливаются дуги из основного элемента – полая стальная трубка. К дополнительным элементам относятся: держатели или кронштейны и заглушки. С помощью данных элементов получается надежная конструкция, позволяющая использовать внедорожник в обширных целях.
Рейлинги никогда не изготавливаются из пластмассы, основными материалами их производства являются: алюминий и нержавеющая сталь. Именно такие материалы позволяют достигать максимальной прочности и надежности конструкции. Поверх дуги иногда вскрываются пластиковым покрытием, чтобы улучшить дизайн экстерьера внедорожника УАЗ Патриот.
Какими бывают рейлинги: виды
Существует два вида рейлингов:
Универсальные подходят к любой модели автомобиля. Зачастую такие изделия имеют одинаковую длину, не превышающую размера крыши. Универсальные виды подходят и на крышу внедорожника УАЗ Патриот. Зачастую универсальные модели производятся за рубежом и устанавливают их те водители, которые желают, чтобы их авто выделялся.
Модельные предназначены строго для одной марки автомобиля. Они имеют стандартное крепление, которое подходит к штатным кронштейнам при наличии таковых. На некоторых моделях внедорожника штатные кронштейны могут отсутствовать. Модельные виды для внедорожника УАЗ Патриот выпускаются преимущественно Ульяновским заводом.
Фиксирование груза на продольных дугах осуществляется посредством веревок, канатов и т.п. На продольные дуги устанавливаются поперечины, которые позволяют расширить возможности перевозки грузов на крыше. Поперечины представляют собой две/четыре перпендикулярные планки продольным дугам. Имеется еще один способ закрепления груза на внедорожнике – это багажник. На рейлинги устанавливаются багажники различного назначения (экспедиционный, дачный, автобокс или спортивный), а уже на нем собственно размещается груз.
К сведению! Если на внедорожнике на дугах установлены поперечины, то фиксирование багажника осуществляется непосредственно к ним. Фиксирование на поперечины является еще более надежным и безопасным, так как масса перевозимого груза будет размещаться по всей плоскости.
Установка рейлингов
Сколько видов рейлингов, столько соответственно и различных креплений. Но мы рассмотрим, как осуществляется установка модельных рейлингов на УАЗ Патриот. Что собой представляет, основные особенности и важные моменты.
Крепление поперечин на автомобиле
Важно знать, что некоторые модели внедорожника комплектуются штатными рейлингами, а некоторые не оснащены даже кронштейнами для их установки. Приобрести дуги можно в любом автомагазине, но вот их установка своими руками займет не только время, но и голову.
Итак, мы рассмотрим процесс установки рейлингов своими руками на УАЗ Патриот, где не предусмотрены кронштейны или крепления этих изделий. Забегая наперед, следует отметить, что установить их можно, поэтому если задумали, тогда дерзайте.
Дуги имеют такую последовательность монтажа:

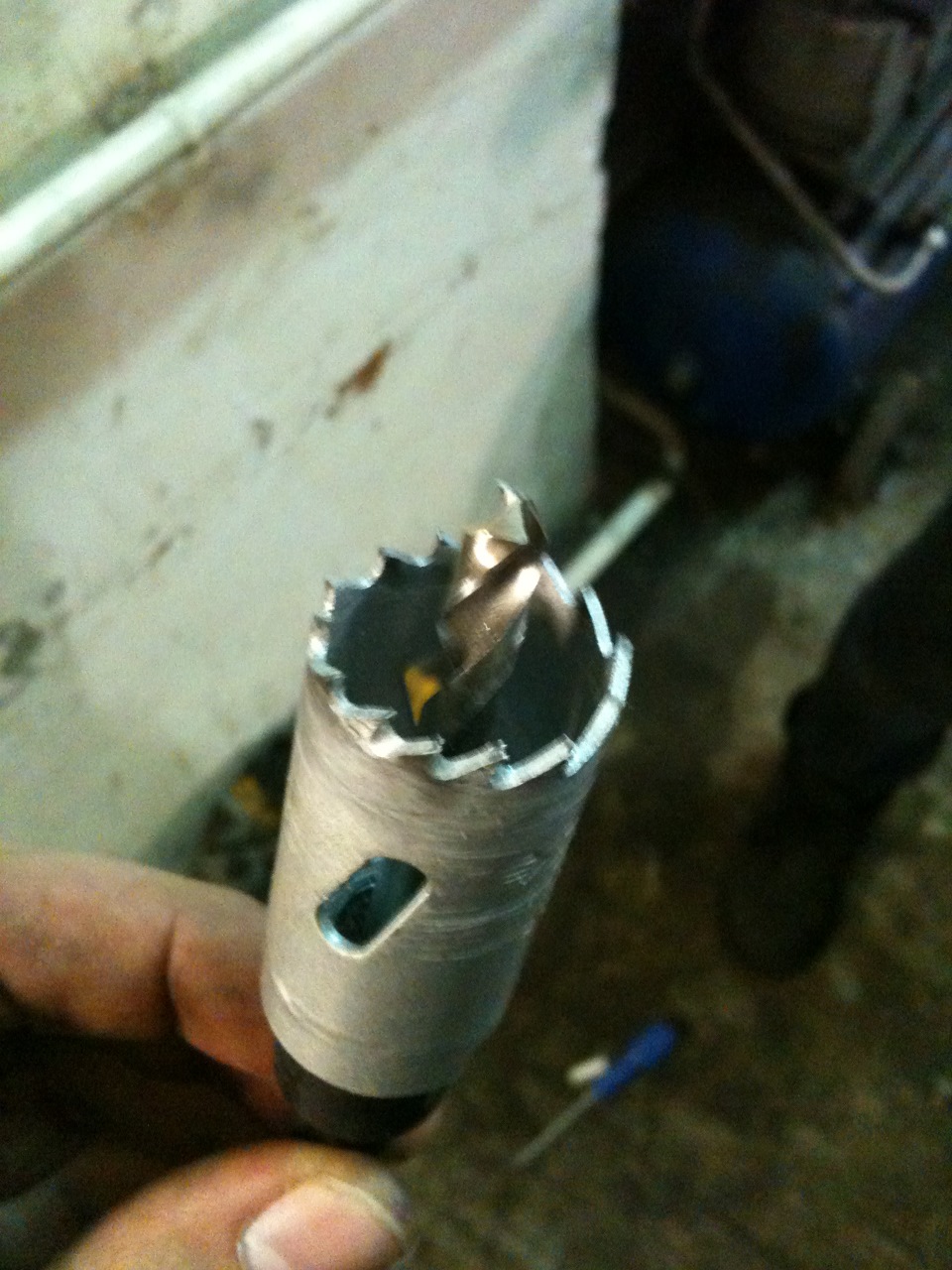

Отверстия изнутри, разсверленные с помощью вот такой вот шарошки, показанной на фото ниже.
Отверстия в которые устанавливаются дуги, а на дуги поперечины
На этом процесс установки рейлингов закончен, и следует заметить, что такое фиксирование является наиболее надежным, хоть и требует сверления крыши.
Снятие поперечин
Для чего нужно снимать дуги и поперечины, если они установлены на автомобиле? Это необходимо для того, чтобы установить багажник, который фиксируется не на рейлинги, а непосредственно на крышу. Таким образом, штатные дуги следует снять, чтобы установить багажник. Ничего сложного в процессе снятия дуг нет, главное, по завершении заделать отверстия в крыше. Для этого, как показывает практика, водители используют болты с гайками и прорезиненными шайбами. На крыше только остается шляпка болта, но после установки багажника она практически незаметна.
Таким образом, мы рассмотрели, что же такое рейлинги и, какое их основное назначение для внедорожника. С помощью данной статьи каждый владелец сможет установить дуги своими руками, не прибегая к сторонней помощи.
