Реле и предохранители Ауди А6 С4 1994-1997г.
Расположение монтажных блоков на автомобиле Audi 100 c4/Audi А6 c4 в салоне.
1 — дополнительный монтажный блок № 1; 2 — монтажный блок предохранителей и реле (Audi 100), монтажный блок предохранителей (Audi А6); 3 — соединительный блок № 1; 4 — центральное распределительное устройство с блоком реле; 5 — дополнительный монтажный блок № 2; 6 — соединительный блок № 2; 7 — блок системы зажигания; 8 — дополнительный монтажный блок № 3; 9 — соединительный блок № 3.
Центральное распределительное устройство (вид спереди) автомобилей Audi А6 C4 (1994-1997 гг.) на рисунке цифра 4.
1. Разгрузочное реле (№ 213); 2. Реле звукового сигнала; 3. Реле системы омывателя фар головного освещения; 4. Реле центрального замка; 5. Реле прерывания работы стеклоочистителя и стеклоомывателя (№ 229); 6. Реле топливного насоса (№ 208).
1. Реле управления вентилятором охлаждения при неработающем двигателе (№ 272)
2. Реле вентилятора охлаждения двигателя (№ 214)
3. Реле включения 3-й скорости вентилятора (№ 217)
4. Реле ламп противотуманного света
5. —
6. —
7. Реле ламп дневного света
8. Реле лампы подсветки переключателя передач
9. Реле муфты кондиционера (№ 267)
10. Реле включения модуля кондиционера
11. Реле очистителя и омывателя заднего стекла
12. —
13. Реле питания громкоговорителя
14. Блок контроля исправности ламп
15. Блок контроля исправности ламп
16. Блок управления системой гидроусилителя рулевого управления «Servotronic»
17. —
Предохранитель Ампер Защищаемая цепь
А1 30 А стеклоподъемники
А2 30 А стеклоподъемники/ сдвигаемая панель крыши
А3 15 А централизованное управление замками
А4 15 А радио, динамики
А5 20 А обогрев запорного цилиндра, прикуриватель
В1 30 А электропривод сиденья водителя
В2 30 А электропривод сиденья переднего пассажира
В3 30 А обогрев сиденья
В4 30 А тягово-сцепное устройство
В5 20 А сдвигаемая панель крыши
Дополнительный монтажный блок N° 2 автомобилей Audi А6 (1994—1997 гг.) на рисунке цифра 5
1. Блок управления электростеклоподъемником и электроприводом люка
2. Блок управления электростеклоподъемником и электроприводом люка
3. Блок управления электроприводом зеркала заднего вида
4. Блок управления электроприводом зеркала заднего вида
5. —
6. —
7. Предохранитель вентилятора системы охлаждения
Дополнительный монтажный блок N° 3 автомобилей Audi А6 (1994—1997 гг.) на рисунке цифра 8
1. —
2. —
3. —
4. —
5. Реле насоса дополнительной подачи воздуха в выпускной коллектор
6. —
7. — реле №30 (системы управления двигателя ABK)
8. Предохранитель насоса дополнительной подачи воздуха в выпускной коллектор
Монтажный блок предохранителей автомобилей Audi A6 C4 (1994-1997 гг.).
Расположен в салоне слева на панели за крышкой, на первом рисунке цифра 2.
Реле 365 ауди а6 с4 за что отвечает
Вся основная коммутация и часть реле на автомобиле ауди с4 находятся в центральном коммутаторе, который расположен под панелью приборов. Добраться до него можно, если снять полку для перчаток, отвернув 5 болтов.
Рис 1 – Болты крепления полки.
Рис 2 – Центральный коммутатор.
Рис 3 – Реле центрального коммутатора.
За неимением места в центральном блоке коммутатора, часть реле пришлось расположить в трех разных местах: под капотом, слева в боковой панели в ногах у водителя и правой боковой панели пассажира. Эти блоки реле стали именоваться дополнительными блоками реле.
Первый дополнительный блок реле
и предохранителей расположен слева в моторном отсеке.
Рис 4 – Дополнительный блок реле под капотом.

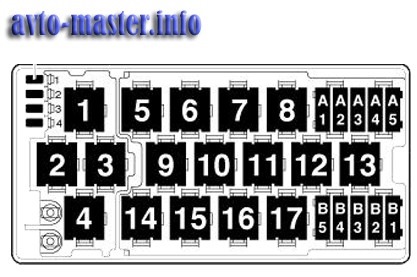

Сняв крышку, мы увидим следующие реле и термопредохранители.
Рис 5 – Реле дополнительного блока.
А1 – А5, В1 – В5 – Термопредохранители. Информацию о них можете найти в статье предохранители.
Второй блок дополнительных реле
расположен слева под панелью в ногах у водителя.
Чтобы до него добраться нужно, снять боковую панель.
Вытаскиваем заглушку и выворачиваем шуруп.
Снимаем полоску на пороге, поддев ее плоской отверткой.
Рис 7 – Снимаем пластмассовую полоску.
Отворачиваем 2 шурупа, и немного отодвинув порог, снимаем боковую панель.
Рис 8 – Болты крепления порога.
Рис 9 – Дополнительный блок реле 2.
Рис 10 – Дополнительный блок реле 2.
Рис 11 – Реле дополнительного блока 2.
Третий блок дополнительных реле
расположен справа под панелью в ногах у пассажира.
Процесс снятия боковой панели аналогичен процедуре описанной в предыдущем пункте.
Рис 12 – Боковая панель в ногах пассажира.
Рис 13 – Дополнительный блок реле 3.
Этот блок реле предназначен для установки дополнительного оборудования автомобилей такси. Дополнительно в этом блоке реле может быть установлено реле управляющее подогревом кислородных датчиков на шестицилиндровых автомобилях и реле подогрева впускной трубы на 4-х цилиндровых двигателях 74 кВт.
Информация собиралась с разных источников и в некоторых из них она была противоречивой, поэтому если вы имеете практический опыт по какому либо из пунктов и у вас имеются разногласия с описанным выше просьба написать об этом на форуме.
Предохранители и рэле. Их назначение и расположения. Может кому сгодится.Ауди 100 С4
Блок предохранителей у Ауди 100 С4/A6 находится на левом торце торпеды под крышкой. Крышка снимается поддеванием отверткой.
Расшифровка предохранителей представлена в этой таблице:
Предохранитель Ампер Защищаемая цепь
1 10А Правая фара дальнего света и сигнальная лампа дальнего света
2 10А Левая фара дальнего света
3 10А Правая фара ближнего света
4 10А Левая фара ближнего света
5 5А Правый габаритный огонь
6 5А Левый габаритный огонь
7 5А Лампы освещения номерного знака, бардачка, двигательного отсека, панели регулировки температуры, пепельницы и приборного щитка
8 15А Часы, лампы для чтения карт, лампа освещения багажника, зажигалка, лампы освещения салона, лампы на козырьке, бортовой компьютер, регуляторы зеркал заднего вида, программируемые регуляторы сидений
9 10А Огни стоп-сигнала
10 15А Сигнальная лампа аварийной сигнализации
11 30А Вентилятор печки, кондиционер
12 30А Обогреватели заднего стекла и зеркал заднего вида
13 25А Стеклоочистители, указатели поворотов, вентилятор охлаждения, обогреватели разбрызгивателей, датчик температуры масла коробки передач
14 15А Фонари заднего хода, стеклоотмыватели, круиз-контроль, блокировка дифференциала, многофункциональный датчик, датчик спидометра, водяной фильтр, автоматическая коробка передач
15 5А Приборный щиток, зеркала заднего вида, бортовой компьютер
16 15А Противотуманные фонари
17 20А Топливный насос, прогревочный клапан
18 15А Стеклоочиститель заднего стекла
19 25А Система диагностики, звуковой сигнал, реле вентилятора
20 5А Система круиз-контроля, автоматическая коробка передач
21 15А АБС
Так же есть дополнительный блок предохранителей с левой стороны под капотом (примерно между чашкой и креплением левого дворника)
С 1 по 17 число обозначены реле, на разных комплектациях будут установлены разные реле, обычно их около 4 штук из 17 обозначенных.
Расшифровка дополнительного блока предохранителей представлена в этой таблице:
Предохранитель Ампер Защищаемая цепь
А1 30 А стеклоподъемники
А2 30 А стеклоподъемники/ сдвигаемая панель крыши
А3 15 А централизованное управление замками
А4 15 А радио, динамики
А5 20 А обогрев запорного цилиндра, прикуриватель
В1 30 А электропривод сиденья водителя
В2 30 А электропривод сиденья переднего пассажира
В3 30 А обогрев сиденья
В4 30 А тягово-сцепное устройство
В5 20 А сдвигаемая панель крыши
Еще один блок реле есть под рулевой колонкой, чтобы туда добраться необходимо снять пластиковый карман, который находится чуть ниже коленей водителя, он крепится на 5 болтах.
Разгрузочное реле X – контакта.
Реле звукового сигнала.
Реле омывателя фар.
Реле блокировки стартера и задних фар (реле ставится на авто с АКПП), на МКПП ставится перемычка в виде цифры 7.
Реле прерывистого режима стеклоочистителя/омывателя стекол.
Реле бензонасоса.
1️⃣6️⃣ Расшифровка блока предохранителей и дополнительных мест расположения предохранителей и реле Ауди А6 С5
В интернете наткнулся на интересный материал о расположении дополнительных мест предохранителей и реле Ауди А6 С5. Заодно там же есть и материал расшифровки основного блока предохранителей в А6 С5. Решил что лишним не будет в моем БЖ.
Расшифровка блока предохранителей Ауди А6 С5
1. 3-х разъёмный монтажный блок.
2. 8-ми разъёмный монтажный блок.
3. Центральное распределительное устройство с блоком реле.
4. Основной блок предохранителей.
5. 13-ти разъемный монтажный блок.
6. Монтажный блок в водоотводящем коробе.
Расположен думаю все знают где, в салоне на водительской стороне и закрыт крышкой.
На крышке нанесена схема расположения предохранителей.
1. Обогреваемые форсунки омывателя стёкол 5А
2. Указатель поворота 10А
3. Реле омывателя фар, освещения (перчаточного ящика, кондиционера, автоматической коробки передач,
панели приборов). 5А
4. Освещение номерного знака 5А
5. Панель приборов, обогрев сидений, устройство контроля скорости, контрольные лампы (Auto-Check-Control),
катализатора, контрольной лампы дизеля, индикатора включённой передачи, выключатели зеркал и их
моторов, контрольной лампы подушек безопасности, индикатор наружной температуры, кондиционера,
автономного обогревателя, задней солнцезащитной шторы, электрического люка, помощи при парковке
(Парктроник), отопителя, системы навигации). 10А
6. Центральный замок 5А
7. Анти-блокировочная система тормозов (ABS) 10А
8. Телефон (сеть D) 5А
9. Обогрев зеркал 10А
10. Автоматический корректор света фар 5А
11. Устройство поддержания скорости (Темпомат – круиз-контроль) с коробкой Типтроник 5А
12. Питание системы самодиагностики 10А
13. Сигналы торможения 10А
14. Лампы внутреннего освещения, фонари для чтения, предупредительной сигнализации кражи,
косметических зеркал, памяти электрически регулируемых сидений). 10А
15. Панель приборов, АКПП 4-х ступ., кондиционер, память электрически регулируемых сидений и
электрически регулируемых зеркал, таймер для Webasto, система навигации 10А
16. Электронная система стабилизации (ESP) 5А
17. Система навигации 10А
18. Фары головного света, дальний, правая сторона 10А
19. Фары головного света, дальний, левая сторона 10А
20. Фары головного света, ближний, правая сторона, корректор угла наклона фар 15А
21. Фары головного света, ближний, левая сторона, корректор угла наклона фар 15А
22. Габаритные и стояночные огни, правая сторона 5А
23. Габаритные и стояночные огни, левая сторона 5А
24. Стеклоочиститель, помпа омывателя стекла, реле интервала работы стеклоочистителя 25А
25. Вентилятор системы отопления, кондиционера, автономного обогревателя, электролюк 30А
26. Обогрев заднего стекла 30А
27. Обогрев рулевого колеса, стеклоочиститель заднего стекла 15А
28. Топливный насос, дополнительный насос дизеля 15А
29. Система управления впрыском и зажиганием двигателя 20А
30. Электрический люк в крыше 20А
31. Фонари указателя заднего хода, устройство поддержания скорости (темпомат), автоматическая коробка
передач, диагностический разъём, тахометр, автоматически затемняемое внутреннее зеркало заднего
вида, тактовый клапан системы улавливания паров бензина 15А
32. Система управления впрыском и зажиганием двигателя 20А
33. Прикуриватель 15А
34. Система управления впрыском и зажиганием двигателя 15А
35. Штепсельный разъём для прицепа 30А
36. Противотуманные фары, задний противотуманный фонарь 15А
37. Телефон (сеть D), радио 20А
38. Освещение багажного отделения, центральный замок 15А
39. Аварийная сигнализация 15А
40. Звуковой сигнал 25А
41. Антиблокировочная система/Система стабилизации 15А
42. Электронная система стабилизации (ESP) 25А
43. Контакты S (радио)
44. Обогрев сидений, автономный обогреватель 30А
Дополнительные места расположения предохранителей и реле
1. Реле малой мощности нагрева — J359
Реле усилителя тормозов — J569
2. Реле автономного отопителя — J8
Разделительное реле солнечной батареи — J354
3. Реле большой мощности нагрева — J360
A Не используется
B Не используется
C Предохранитель дополнительного нагревателя 2 — S143
Предохранитель гидравлического насоса (усилитель тормозов) — S279
Предохранитель топливного насоса — S81 (RS6 с левым рулем)
D Предохранитель дополнительного нагревателя — S109
Предохранитель топливного насоса — S81 (RS6 с правым рулем)
.
8-ми разъемный монтажный блок
Блок расположен по середине, ниже приведена его схема.
14. Термо-предохранитель регулировки сиденья водителя — S44 (Allroad)
15. Предохранитель 12В разъема — S184
16. Термо-предохранитель передних стеклоподъемников — S37
17. Термо-предохранитель задних стеклоподъемников — S43
18. Предохранитель блока ABS — S123
19. Предохранитель вентилятора радиатора — S42
20. Предохранитель блока управления вентилятора радиатора — S142
21. Термо-предохранитель регулировки сиденья водителя — S44
Предохранитель вентилятора радиатора — S42 (Allroad)
22. Предохранитель пневмоподвески — S110 (Allroad)
24. Термо-предохранитель регулировки сиденья пассажира — S80
(Установлен на любое свободное место)
Центральное распределительное устройство с блоком реле
1. Реле звукового сигнала — J4
2. Реле разгрузки X контакта — J59
3. Реле гидронасоса понижающего демультипликатора — J555 (Allroad)
4. Реле топливного насоса — J17 (бензиновые двигатели)
Реле свечей накаливания — J52 (дизельные двигатели)
5. Реле стеклоочистителя и омывателя — J31
6. Реле стеклоочистителя и омывателя — J31
A Предохранитель регулировки рулевой колонки — S275
B Предохранитель задней шторки — S100
C Предохранитель блока управления охранной сигнализацией II — S181 (такси)
Предохранитель C — S204 (полицейские автомобили)
Предохранитель задней крышки аварийного выхода — S195 (специальные автомобили)
Предохранитель блока управления многофункционального рулевого колеса — S326
13-ти разъемный монтажный блок
Монтажный блок в водоотводящем коробе
Предохранители ауди С4
Запись для того чтобы многократно не искать информацию, может кому понадобиться!
Предохранители в ауди с4 находится с левой стороны панели приборов, под крышкой.
Слева написан номер предохранителя, его мощность в амперах и его потребитель. Номинал предохранителя можно отличить по его цвету:
● красный – 10А
● синий – 15А
● желтый – 20А
● белый – 25А
● зеленый – 30А
Перечень предохранителей ауди с4
Предохранитель Ампер Защищаемая цепь
F1 10А Правая фара дальнего света и сигнальная лампа дальнего света
F2 10А Левая фара дальнего света
F3 10А Правая фара ближнего света
F4 10А Левая фара ближнего света
F5 5А Правый габаритный огонь
F6 5А Левый габаритный огонь
F7 10А Лампы освещения номерного знака, бардачка, двигательного отсека, панели регулировки температуры, пепельницы и приборного щитка
F8 15А Часы, лампы для чтения карт, лампа освещения багажника, зажигалка, лампы освещения салона, лампы на козырьке, бортовой компьютер, регуляторы зеркал заднего вида, программируемые регуляторы сидений
F9 10А Огни стоп-сигнала
F10 15А Сигнальная лампа аварийной сигнализации
F11 30А Вентилятор печки, кондиционер
F12 30А Обогреватели заднего стекла и зеркал заднего вида
F13 25А Стеклоочистители, указатели поворотов, вентилятор охлаждения, обогреватели разбрызгивателей, датчик температуры масла коробки передач
F14 15А Фонари заднего хода, стеклоотмыватели, круиз-контроль, блокировка дифференциала, многофункциональный датчик, датчик спидометра, водяной фильтр, автоматическая коробка передач
F15 5А Приборный щиток, зеркала заднего вида, бортовой компьютер
F16 15А Противотуманные фонари
F17 20А Топливный насос, прогревочный клапан
F18 15А Стеклоочиститель заднего стекла
F19 25А Система диагностики, звуковой сигнал, реле вентилятора
F20 5А Система круиз-контроля, автоматическая коробка передач
F21 15А АБС
На некоторых автомобилях ауди с4, с дополнительным оборудованием ряд термопредохранителей устанавливается в моторном отсеке с левой стороны.
Предохранитель Ампер Защищаемая цепь
А1 30 А стеклоподъемники
А2 30 А стеклоподъемники/ сдвигаемая панель крыши
А3 15 А централизованное управление замками
А4 15 А радио, динамики
А5 20 А обогрев запорного цилиндра, прикуриватель
В1 30 А электропривод сиденья водителя
В2 30 А электропривод сиденья переднего пассажира
В3 30 А обогрев сиденья
В4 30 А тягово-сцепное устройство
В5 20 А сдвигаемая панель крыши
Так же очень удобны вот такие памятки как у PlasmaKirill
Готовый и подогнанный экземпляр схемы предохранителей тыц
