Расшифровка блока предохранителей Ауди А6с5
Решил написать полезную статейку и добавить сюда, т.к. это и мне будет полезна и может еще кому-то поможет. В ней рассказано, где находятся плавкие предохранители в Ауди А6 С5, как их менять и за какую из схем они отвечают. Если у вас что-то не работает в автомобиле, то первым делом смотрите состояние предохранителя и если он исправен, только потом начинайте искать причину в узле или проводке.
Если быть точнее, то в автомобилях Audi A6 и Audi A6 Avant 1997 — 2004 года выпуска с целью исключения повреждений от коротких замыканий и перегрузок соединительных проводов и потребителей электроэнергии, электрические цепи изначально защищены плавкими предохранителями.
Плавкие предохранители размещены в блоке предохранителей, расположенном с левой стороны панели приборов.
После того, как вы снимите пластиковую крышку (подковырните ее отверткой) перед вам откроется блок с предами, для удобства замены которых лучше использовать специальную прищепку (идет в комплектации Ауди А6 на обратной стороне крышки, что вы снимите).
Далее привожу список всех схем предохранителей Ауди из основного блока.
Цвета предохранителей (Ампер):
ну и в заключении решил добавить видео расположения предохранителей
Не горят фонари заднего хода! Устраняем своими руками. На.й 369))))
Привет дорогие дриверы)))). Не так давно я стал обладателем своей ауди. Начинаем небольшие исправления некоторых функции! После того когда я сел за баранку этого…чуда. у меня не горели фонари заднего хода. Вскрыл фонари лампочки были обе перегоревшие, также была ошибка на БК (left rear, right rear). после замены лампочек ничего не изменилось. Диагностика показала следующие:
Контроллер 02: АКПП Описания: 01J-927-156.clb
Номер детали контроллера: 8E0 910 155 T HW: 01J 927 156 HT
Компонент и/или Версия: V30 01J 1.8l5VT USA 3331
Код ПО: 0001001
Код СТО: WSC 06335 000 00000
VCID: 366931A842F1D38EB7-515A
1 ошибок найдено:
18194 — Сигнал фонаря заднего хода
P1786 — 000 — обрыв цепи.
После изучения много форумов ничего не нашел как это исправить, а конкретно где датчик отвечающий за вкл. фонарей.
Позже как оказалось у меня его вообще нет!))))) Коробка АКПП!
Кнопка включения находится на каком-то блоке прикрученой на коробас. после того когда мы включаем функцию (ракета))))) ну т.е «R» концевик селектора этого блока посылает сигнал на…кто не знает…реле под номером 369 (находящегося под блоком ebu). там я и начал искать причину.

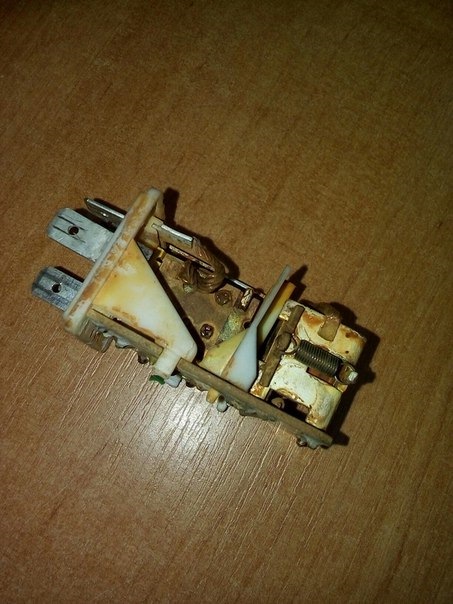

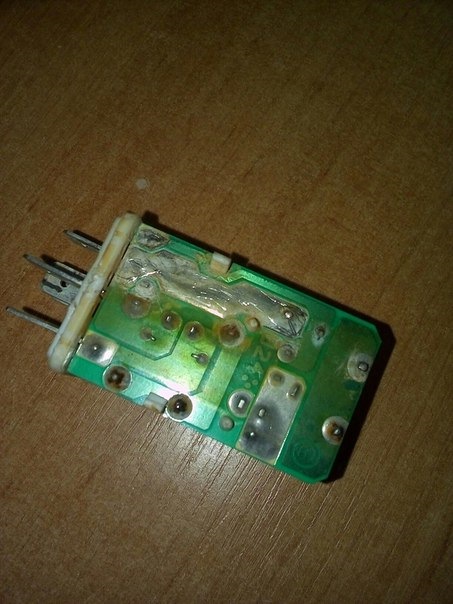

Теперь будем выкручиваться из этой ситуации… цена этого реле на сегодняшний день с доставкой в мой город колеблется от 2500 до 3000 руб. да нет у меня таких денег на какой-то сраное реле((((. Я радио электронщик буду выкручиваться.

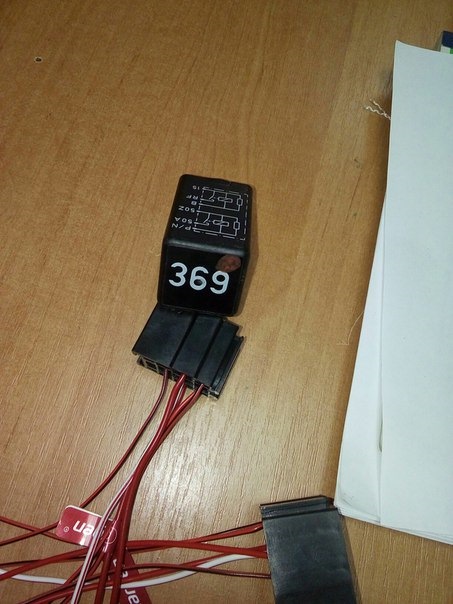

Также нам понадобится колодка под 5 штырьковое реле. Средний провод( контакт )нам не понадобится поэтому я его вытащил. Также колодки идут с 6 проводами один вообще не задействован, там видно его его я тоже вытащил. У меня на колодке осталось всего 4 провода которые нам и понадобятся.

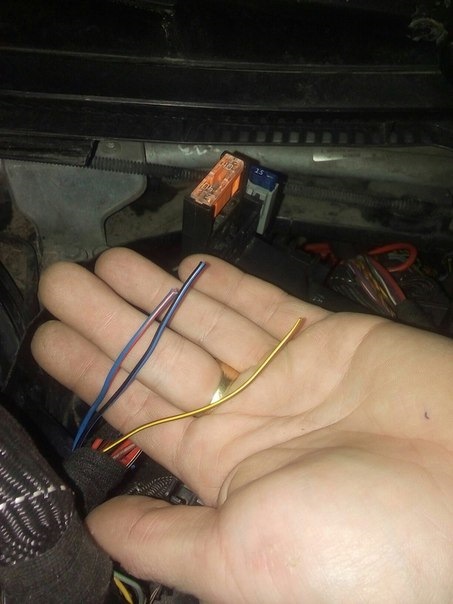

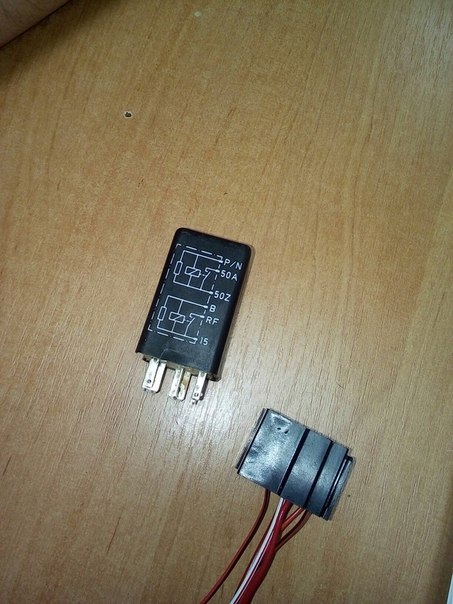

Теперь берем провода которые отвечают за пин В RF и 15 с 369 реле вот они:
Теперь на нашем реле доноре соединяем провода пины 85 с 30 вместе и припайваем их к черн/син. 87 с син/красн. кор/жел к 86.

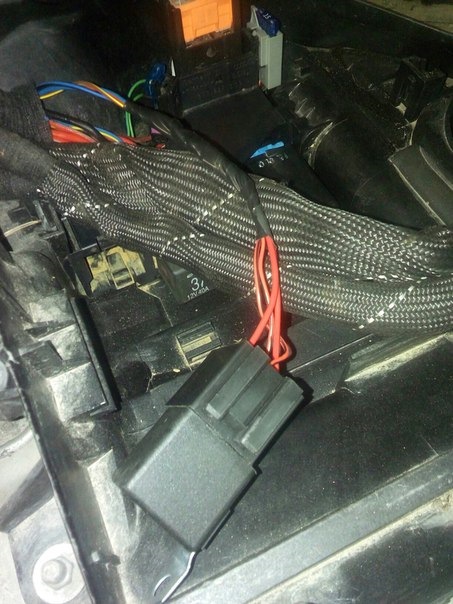

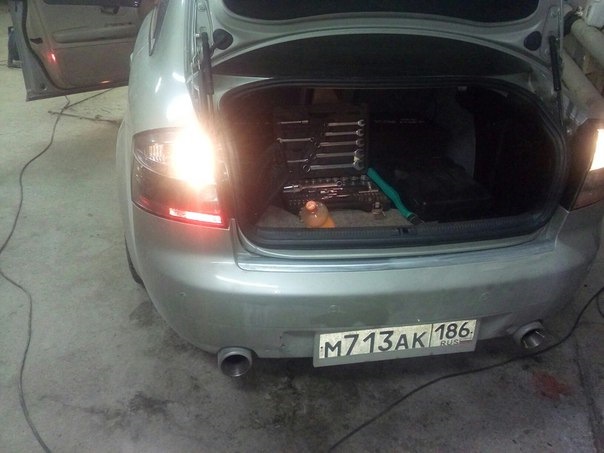

Теперь возвращаюсь к нашему всеми любимому ОМу)))) после того как смонтировал реле ошибка на БК не ушла и продолжает ругаться. Почему? Объясню моими методами. Дело в том что компьютер проверяет сопротивление цепи систем и лампочек и сравнивает с эталоном в мозгах если оно имеет отклонение то он выдает ошибку. сопротивление катушки с уже установленным резистором имеет сопротивление порядка 68 ОМ. там в нем стоит еще дополнительное сопротивление на схеме видно, а мое реле имеет сопротивление и без резистора порядка около 90 ОМ вот вам и ошибка, но за то работают фонари, когда разбогатею куплю это 369. А временно думаю многим поможет эта статья))) Как вы поняли у меня в 369 сгорела обмотка только реле которая отвечает за задние фонари (ход) за блокировку стартера целая, поэтому я ее не переделывал и воткнул на место)))
Схема предохранителей и реле Audi A6 C5, Allroad, S6, RS6 (1997–2005) » Схемы предохранителей, электросхемы автомобилей
Места расположения блоков предохранителей в ауди а6 с5
Перед заменой предохранителя необходимо отключить соответствующую нагрузку и выключить зажигание.
Основной блок предохранителей
Плавкие предохранители размещены в блоке предохранителей, расположенном с левой стороны панели приборов.
После того, как вы снимите пластиковую крышку (подковырните ее отверткой) перед вам откроется блок с предами, для удобства замены которых лучше использовать специальную прищепку (идет в комплектации Ауди А6 на обратной стороне крышки, что вы снимите).
Далее привожу список всех схем предохранителей Ауди из основного блока.
Цвета предохранителей (Ампер):
Также рекомендую посмотреть видео на тему расположения предохранителей Ауди А6.
3-х разъемный монтажный блок
A Не используется
B Не используется
C Предохранитель дополнительного нагревателя 2 — S143
Предохранитель гидравлического насоса (усилитель тормозов) — S279
Предохранитель топливного насоса — S81 (RS6 с левым рулем)
D Предохранитель дополнительного нагревателя — S109
Предохранитель топливного насоса — S81 (RS6 с правым рулем)
8-ми разъемный монтажный блок
Блок расположен по середине, ниже приведена его схема.
1 Реле электромагнитных клапанов — ABS с ESP — J106
2 Реле вентилятора радиатора (2-я скорость) — J101
4 Реле включения вентилятора радиатора — J138
5 Не используется
6 Реле компрессора пневмоподвески — J403 (Allroad)
7 Реле гидравлического насоса — ABS с ESP — J105
8 Реле запорного клапана охлаждающей жидкости — J541
14 Термо-предохранитель регулировки сиденья водителя — S44 (Allroad)
15 Предохранитель 12В разъема — S184
16 Термо-предохранитель передних стеклоподъемников — S37
17 Термо-предохранитель задних стеклоподъемников — S43
18 Предохранитель блока ABS — S123
19 Предохранитель вентилятора радиатора — S42
20 Предохранитель блока управления вентилятора радиатора — S142
21 Термо-предохранитель регулировки сиденья водителя — S44
Предохранитель вентилятора радиатора — S42 (Allroad)
22 Предохранитель пневмоподвески — S110 (Allroad)
24 Термо-предохранитель регулировки сиденья пассажира — S80
Центральное распределительное устройство с блоком реле
A Предохранитель регулировки рулевой колонки — S275
B Предохранитель задней шторки — S100
C Предохранитель блока управления охранной сигнализацией II — S181 (такси)
Предохранитель C — S204 (полицейские автомобили)
Предохранитель задней крышки аварийного выхода — S195 (специальные автомобили)
Предохранитель блока управления многофункционального рулевого колеса — S326
13-ти разъемный монтажный блок
Центральное распределительное устройство с блоком реле
| № | Функция/компонент |
| 1 | Реле звукового сигнала — J4 |
| 2 | Реле разгрузки X контакта — J59 |
| 3 | Реле гидронасоса понижающего демультипликатора — J555 (Allroad) |
| 4 | Реле топливного насоса — J17 (бензиновые двигатели) Реле свечей накаливания — J52 (дизельные двигатели) |
| 5 | Реле стеклоочистителя и омывателя — J31 |
| 6 | Реле стеклоочистителя и омывателя — J31 |
| A | Предохранитель регулировки рулевой колонки — S275 |
| B | Предохранитель задней шторки — S100 |
| C | Предохранитель блока управления охранной сигнализацией II — S181 (такси) Предохранитель C — S204 (полицейские автомобили) Предохранитель задней крышки аварийного выхода — S195 (специальные автомобили) Предохранитель блока управления многофункционального рулевого колеса — S326 |
Блок реле за центральным распределительным устройством ( автомобили с левым рулем)
Блок реле за центральным распределительным устройством ( автомобили с правым рулем)
| № | Функция/компонент |
| 2 | Реле компрессора пневмоподвески — J403 (Allroad) |
| 3 | Реле включения вентилятора радиатора — J138 |
| 4 | Реле электромагнитных клапанов — ABS с ESP — J106 |
| 5 | Реле вентилятора радиатора — J26 |
| 6 | Реле гидравлического насоса — ABS с ESP — J105 |
| 7 | Реле вентилятора радиатора (2-я скорость) — J101 |
| 8 | Не используется |
| 9 | Не используется |
| 10 | Не используется |
| 11 | Предохранитель пневмоподвески — S110 (Allroad) Термо-предохранитель регулировки сиденья пассажира — S80 (RS6) |
| 12 | Термо-предохранитель регулировки сиденья пассажира — S80 Предохранитель блока управления вентилятора радиатора — S142 (RS6) |
| 13 | Термо-предохранитель передних стеклоподъемников — S37 |
| 14 | Термо-предохранитель задних стеклоподъемников — S43 |
| 15 | Термо-предохранитель регулировки сиденья водителя — S44 |
| 16 | Предохранитель вентилятора радиатора — S42 |
| 17 | Предохранитель блока управления вентилятора радиатора — S142 Предохранитель 12В разъема — S184 (RS6) |
| 18 | Предохранитель блока ABS — S123 |
| 19 | Предохранитель 12В разъема — S184 |
Блок предохранителей с левой стороны панели приборов
Данный блое расположен с левой стороны на панели приборов, со стороны водителя. Для доступа уберите защитную крышку.
Точное описание предохранителей сверяйте с представленным на обратной стороне защитной крышки.
Описание и наначение предохранителей в автомобиле Audi A6 C6 (2004 – 2011)
| 1 | Резервный |
| 2 | Резервный |
| 3 | 5A управление двигателем |
| 4 | 5A сенсор уровня масла |
| 5 | 5A кондиционер |
| 6 | 5A электронная система динамической стабилизации (ESP), сенсор сцепления |
| 7 | 5A штекер системы диагностики |
| 8 | 5A блок управления HomeLink |
| 9 | 5A автоматически экранируемое внутреннее зеркало заднего вида |
| 10 | 5A поддержание дистанции (adaptive cruise control) |
| 11 | 5A автономный отопитель |
| 12 | 10A штекер системы диагностики |
| 13 | 10A модуль переключателей рулевой колонки |
| 14 | 5A выключатель сигнала торможения |
| 15 | 10A комбинация приборов |
| 16 | 10A телефон, телематика, мобильный телефон |
| 17 | 10A электронная система динамической стабилизации (ESP) |
| 18 | 5A электроника левой фары |
| 19 | 5A сенсор дождя |
| 20 | 5A обогреваемые жиклеры стеклоомывателя |
| 21 | 5A антенный усилитель |
| 22 | отсутствует |
| 23 | 5A электромеханический стояночный тормоз |
| 24 | отсутствует |
| 25 | отсутствует |
| 26 | отсутствует |
| 27 | отсутствует |
| 28 | отсутствует |
| 29 | отсутствует |
| 30 | отсутствует |
| 31 | 15A выключатель фары заднего хода, трансмиссия multitronic, компонент двигателя |
| 32 | 30A интеллигентный модуль мощности водителя (освещение пространства для ног и передние фары, звуковой сигнал, стеклоочиститель, электрическая регулировка рулевой колонки) |
| 33 | 25A интеллигентный модуль мощности водителя (освещение слева) |
| 34 | 25A интеллигентный модуль мощности водителя (освещение справа) |
| 35 | 20A автономный отопитель |
| 36 | 30A устройство чистки фар |
| 37 | 25A электронная система динамической стабилизации (ESP) |
| 38 | 30A стеклоочиститель |
| 39 | 15A блок управления левой дверью |
| 40 | 25A звуковой сигнал / MMI-дисплей |
| 41 | 40A вентилятор отопителя |
| 42 | 30A блок управления электронным замком зажигания/ электрической регулировкой рулевой колонки |
| 43 | отсутствует |
| 44 | 15A блок управления advanced key / подушка безопасности |
Кронштейн с реле в салоне автомобиля Audi A6 C6 (2004 – 2011)
Данный блок элементов располагается под приборной панелью, немного левее руля. Все элементы расположены на специальном кронштейне держателе.
Обозначение
Блок предохранителей с правой стороны панели приборов Audi A6 C6 (2004 – 2011)
Находится соответственно с правой стороны приборной панели со стороны пассажира. Для доступа к данному блоку предохранителей необходимо открыть пассажирскую дверь и снять декоративную накладку на правом торце приборной панели.
Таблица с назначением предохранителей
блок предохранителей (черного цвета)
блок предохранителей (коричневого цвета)
За передний прикуриватель отвечает предохранить номер 2 в черном ряду в противном случае смотрите блок в багажном отделении.
Блок предохранителей и реле в водоотводящем коробе
1️⃣6️⃣ Расшифровка блока предохранителей и дополнительных мест расположения предохранителей и реле Ауди А6 С5
В интернете наткнулся на интересный материал о расположении дополнительных мест предохранителей и реле Ауди А6 С5. Заодно там же есть и материал расшифровки основного блока предохранителей в А6 С5. Решил что лишним не будет в моем БЖ.
Расшифровка блока предохранителей Ауди А6 С5
1. 3-х разъёмный монтажный блок.
2. 8-ми разъёмный монтажный блок.
3. Центральное распределительное устройство с блоком реле.
4. Основной блок предохранителей.
5. 13-ти разъемный монтажный блок.
6. Монтажный блок в водоотводящем коробе.
Расположен думаю все знают где, в салоне на водительской стороне и закрыт крышкой.
На крышке нанесена схема расположения предохранителей.
1. Обогреваемые форсунки омывателя стёкол 5А
2. Указатель поворота 10А
3. Реле омывателя фар, освещения (перчаточного ящика, кондиционера, автоматической коробки передач,
панели приборов). 5А
4. Освещение номерного знака 5А
5. Панель приборов, обогрев сидений, устройство контроля скорости, контрольные лампы (Auto-Check-Control),
катализатора, контрольной лампы дизеля, индикатора включённой передачи, выключатели зеркал и их
моторов, контрольной лампы подушек безопасности, индикатор наружной температуры, кондиционера,
автономного обогревателя, задней солнцезащитной шторы, электрического люка, помощи при парковке
(Парктроник), отопителя, системы навигации). 10А
6. Центральный замок 5А
7. Анти-блокировочная система тормозов (ABS) 10А
8. Телефон (сеть D) 5А
9. Обогрев зеркал 10А
10. Автоматический корректор света фар 5А
11. Устройство поддержания скорости (Темпомат – круиз-контроль) с коробкой Типтроник 5А
12. Питание системы самодиагностики 10А
13. Сигналы торможения 10А
14. Лампы внутреннего освещения, фонари для чтения, предупредительной сигнализации кражи,
косметических зеркал, памяти электрически регулируемых сидений). 10А
15. Панель приборов, АКПП 4-х ступ., кондиционер, память электрически регулируемых сидений и
электрически регулируемых зеркал, таймер для Webasto, система навигации 10А
16. Электронная система стабилизации (ESP) 5А
17. Система навигации 10А
18. Фары головного света, дальний, правая сторона 10А
19. Фары головного света, дальний, левая сторона 10А
20. Фары головного света, ближний, правая сторона, корректор угла наклона фар 15А
21. Фары головного света, ближний, левая сторона, корректор угла наклона фар 15А
22. Габаритные и стояночные огни, правая сторона 5А
23. Габаритные и стояночные огни, левая сторона 5А
24. Стеклоочиститель, помпа омывателя стекла, реле интервала работы стеклоочистителя 25А
25. Вентилятор системы отопления, кондиционера, автономного обогревателя, электролюк 30А
26. Обогрев заднего стекла 30А
27. Обогрев рулевого колеса, стеклоочиститель заднего стекла 15А
28. Топливный насос, дополнительный насос дизеля 15А
29. Система управления впрыском и зажиганием двигателя 20А
30. Электрический люк в крыше 20А
31. Фонари указателя заднего хода, устройство поддержания скорости (темпомат), автоматическая коробка
передач, диагностический разъём, тахометр, автоматически затемняемое внутреннее зеркало заднего
вида, тактовый клапан системы улавливания паров бензина 15А
32. Система управления впрыском и зажиганием двигателя 20А
33. Прикуриватель 15А
34. Система управления впрыском и зажиганием двигателя 15А
35. Штепсельный разъём для прицепа 30А
36. Противотуманные фары, задний противотуманный фонарь 15А
37. Телефон (сеть D), радио 20А
38. Освещение багажного отделения, центральный замок 15А
39. Аварийная сигнализация 15А
40. Звуковой сигнал 25А
41. Антиблокировочная система/Система стабилизации 15А
42. Электронная система стабилизации (ESP) 25А
43. Контакты S (радио)
44. Обогрев сидений, автономный обогреватель 30А
Дополнительные места расположения предохранителей и реле
1. Реле малой мощности нагрева — J359
Реле усилителя тормозов — J569
2. Реле автономного отопителя — J8
Разделительное реле солнечной батареи — J354
3. Реле большой мощности нагрева — J360
A Не используется
B Не используется
C Предохранитель дополнительного нагревателя 2 — S143
Предохранитель гидравлического насоса (усилитель тормозов) — S279
Предохранитель топливного насоса — S81 (RS6 с левым рулем)
D Предохранитель дополнительного нагревателя — S109
Предохранитель топливного насоса — S81 (RS6 с правым рулем)
.
8-ми разъемный монтажный блок
Блок расположен по середине, ниже приведена его схема.
14. Термо-предохранитель регулировки сиденья водителя — S44 (Allroad)
15. Предохранитель 12В разъема — S184
16. Термо-предохранитель передних стеклоподъемников — S37
17. Термо-предохранитель задних стеклоподъемников — S43
18. Предохранитель блока ABS — S123
19. Предохранитель вентилятора радиатора — S42
20. Предохранитель блока управления вентилятора радиатора — S142
21. Термо-предохранитель регулировки сиденья водителя — S44
Предохранитель вентилятора радиатора — S42 (Allroad)
22. Предохранитель пневмоподвески — S110 (Allroad)
24. Термо-предохранитель регулировки сиденья пассажира — S80
(Установлен на любое свободное место)
Центральное распределительное устройство с блоком реле
1. Реле звукового сигнала — J4
2. Реле разгрузки X контакта — J59
3. Реле гидронасоса понижающего демультипликатора — J555 (Allroad)
4. Реле топливного насоса — J17 (бензиновые двигатели)
Реле свечей накаливания — J52 (дизельные двигатели)
5. Реле стеклоочистителя и омывателя — J31
6. Реле стеклоочистителя и омывателя — J31
A Предохранитель регулировки рулевой колонки — S275
B Предохранитель задней шторки — S100
C Предохранитель блока управления охранной сигнализацией II — S181 (такси)
Предохранитель C — S204 (полицейские автомобили)
Предохранитель задней крышки аварийного выхода — S195 (специальные автомобили)
Предохранитель блока управления многофункционального рулевого колеса — S326
13-ти разъемный монтажный блок
Монтажный блок в водоотводящем коробе
