Volkswagen T4 — предохранители и реле
Volkswagen Transporter T4 — представляет 4 поколение легендарной серии «транспортер». Данная модель выпускалась в 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 и 2003 годах с дизельными и бензиновыми двигателями с различными вариантами колесной базы: короткой и длинной, и с различной высотой крыши. Так же на T4, фольксваген продолжил линейку люксовых моделей Caravelle, California и Multivan. В нашем материале мы покажем расположение всех электронных боков управления и подробное описание назначения предохранителей и реле Фольксваген Т4 со схемами блоков в которых они находятся и их фотографиями. Отметим предохранитель отвечающий за прикуриватель. В заключении предложим для скачивания электрические схемы в формате pdf.
Актуальное назначение предохранителей может отличаться от представленного и зависит от года выпуска и уровня электро — оснащенности Т4.
Расположение блоков
Описание
Блок в салоне
Основной блок с предохранителями и реле находится под панелью приборов, со стороны водителя, за ящиком для мелочей.
Основной блок
Схема
Назначение реле
Расшифровка предохранителей
За прикуриватель отвечает предохранитель номер 22 на 10А.
Дополнительный блок предохранителей
Он находится под основным блоком.
Обозначение
Дополнительный блок реле 1
Расположен в верней части основного блока.
Схема
Описание
Дополнительный блок реле 2
Он находится за приборной панелью в центре.
Схема
Обозначение
Под сиденьем водителя может располагаться еще один блок. Там могут находится следующие элементы: (214/426) Реле дополнительного аккумулятора, (403) Реле дополнительного отопителя, (30А) Дополнительная жидкостная система отопления, (5А) Розетки и т. д.
Блок под капотом
Данный блок размещен на крышке перед аккумуляторной батареей.
Схема
Расшифровка
Электросхема Volkswagen Т4
Остались вопросы? Изучите электрические схемы Фольксваген Транспортер Т4: «скачать«. Либо задавайте их в комментариях.
У нас на канале мы так же подготовили видео по данному материалу. Смотрите и подписывайтесь.
Блок предохранителей и реле
Как все, наверно, заметили, на Б4 весьма неудачная электрика. Обязательно что-то не работает)
В очередной раз когда у меня отказали туманки, я озадачился вопросом назначения релюх.
01 — 10А — Ближний свет левой фары
02 — 10А — Ближний свет правой фары
03 — 10А — Лампы освещения панели приборов и номерного знака
04 — 15А — Стеклоочиститель заднего стекла, люк
05 — 15А — Стеклоочиститель и омыватель лобового стекла, омыватель заднего стекла
06 — 20А – Вентилятор печки, кондиционер
07 — 10А — Правые габаритные огни и задний фонарь
08 — 10А — Левые габаритные огни и задний фонарь
09 — 20А — Обогрев заднего стекла и зеркал заднего вида
10 — 15А — Противотуманные фары и задний противотуманный фонарь
11 — 10А — Дальний свет левой фары
12 — 10А — Дальний свет правой фары
13 — 10А – Бибикалка, вентилятор радиатора после выключения двигателя (Afterrun)
14 — 10А — Лампы света заднего хода, наружные зеркала с электроприводом, обогрев форсунок омывателя, подогрев сидений
15 — 10А –ЭБУ двигателя, клапан отсечки топлива, датчик привода спидометра
16 — 15А — Приборная панель, подсветка бардачка, пепельницы, лампы MFA
17 — 10А — Указатели поворотов и аварийка
18 — 20А — Топливный насос и обогрев лямбда-зонда
19 — 20А — Вентилятор радиатора и кондиционера
20 — 10А — Стоп-сигналы, круиз
21 — 15А — Освещение салона, электронные часы, МФА, подсвеnка багажника, Вакуумный ЦЗ
22 — 10А — Магнитола, прикуриватель
Номер в БРП — Номер на корпусе — Назначение
01 — 13 — Реле компрессора кондиционера
02 — 72 — реле заднего дворника и омывателя
03 — 30, 32 — Реле системы впрыска и зажигания
04 — 18 — реле снятия нагрузки контакта Х выключателя зажигания
05 — не используется
06 — 21 и 22 — Реле-прерыватели указателей поворота и аварийки, а также прицепа (№22)
07 — 33 — Реле электромотора омывателя фар
08 — 19 и 99 — Реле дворников и омывателя лобового стекла
09 — 4 и 29 — Реле сигнализации непристегнутых ремней безопасности
10 — 15 — Проволочная перемычка дял ПТФ
11 — 53 — Реле звукового сигнала (для однотонального сигнала — перемычка)
12 — 67, 80, 167 — Реле топливного насоса или предпускового обогревателя (дизель)
13 — 53 — Реле предпускового подогрева (22) или реле блокировки стартера
14 — 79 — реле ABS
15 — 79 — реле гидравлического насоса ABS
16 — 79 — реле ABS
17 — Предохранители клапанов и насоса ABS
18 — Предохранители электрорегулировки сидений и кондиционера
19 — Не используется
20 — Реле стартера и фонраей заднего хода
21 — Реле спирали обогрева лямбда-зонда
22 — Не используется
23 — Не используется
24 — Не используется
Номера на реле и их назначение
• №4 — реле сигнализации не пристегнутых ремней безопасности
• №13 — компрессор кондиционера
• №15 — дополнительные фары (ПТФ)
• №18 — разгрузка шины X
• №19 или №99 — дворники лобового стекла (№99 — с регулируемой паузой)
• №21 — аварийной сигнализации и указатели поворотов
• №22 — аварийной сигнализации и указатели поворотов, автомобиля с прицепом
• №29 —реле не пристёгнутых ремней безопасности
• №30 —главное реле впрыска, даёт команду на включение бензонасоса
• №32 — питание ЭБУ (Digifant)
• №33 — омыватель фар
• №36 —?
• №43 — индикатор падения уровня охлаждающей жидкости (до 91г.в.)
• №46 — реле времени пред пускового подогрева
• №53 — сигнал двух тональный (одно тональный — перемычка)
• №54 — прекращение питания на принуд. холостого хода
• №55 — увеличение подачи топлива на принуд. холостого хода
• №59 — Подогрев сидений
• №61 — обогрев впускного коллектора
• №67 или №80 — бензонасос
• №72 — задний дворник
• №78 — Насос АБС
• №61 — ЭБУ АБС
• №80 или №67 — бензонасос
• №99 или №19 — дворники лобового стекла (№99 — с регулируемой паузой)
• №105 — реле климата
• №109 — Реле системы впрыска и зажигания (VR6)
• №150 — Стартер и фонари заднего хода (для авто с АКПП)
Предохранители, реле и эл. схемы Фольксваген Пассат B3
Предохранители, (слева направо):
№1 — 10 А, лев. ближ. свет.
№2 — 10 А, прав. ближ. свет.
№3 — 10 А, подсветка приборов и номера.
№4 — 15 А, задний стеклоочиститель, люк, ЭБУ задней подвески.
№5 — 15 А, стеклоочиститель, омыватель лобового стекла.
№6 — 20 А, вентилятор печки, кондиционер.
№7- 10 А, правый габарит.
№8 — 10 А, левый габарит.
№9 — 20 А, обогрев заднего стекла и зеркал.
№10 — 10 А, дополнительные фары (ПТФ).
№11 — 10 А, левый дальний свет, контр лампа.
№12- 10 А, правый дальний свет.
№13 — 10 А, сигнал.
№14 — 10 А, задний свет, электрозеркала, обогрев форсунок омывателя, обогрев сидений, подсветка рычага АКПП.
№15 — 10 А, ЭБУ двигателя.
№16 — 15 А, контрольные лампы, MFA, подсветка вещевого ящика, блока для кассет, пепельницы.
№17 — 10 А, указатели поворотов.
№18 — 20 А, бензонасос, лямбда зонд.
№19 — 30 А, вентилятор радиатора, кондиционер.
№20 — 10 А, стоп-сигналы, круиз контроль.
№21 — 15 А, подсветка салона, багажника, прикуриватель, часы, MFA, ЦЗ.
№22 — 10 А, магнитола.
№13 — компрессор кондиционера.
№72 — задний дворник.
№32 — питание ЭБУ (дигифант).
№54 — прекращение питания на принуд. холостого хода.
№55 — увеличение подачи топлива на принуд. холостого хода.
№18 — разгрузка шины.
№43 — индикатор падения уровня охлаждающей жидкости (до 91г.в.).
№21 — аварийной сигнализации и указатели поворотов.
№22 — аварийной сигнализации и указатели поворотов, автомобиля с прицепом.
№33 — омыватель фар.
№19 или №99 — дворники лобового стекла (№99 — с регулируемой паузой).
№4 — реле сигнализации не пристегнутых ремней безопасности.
№15 — дополнительные фары (ПТФ).
№53 — сигнал двух тональный (одно тональный — перемычка).
№61 — обогрев впускного коллектора.
№46 — реле времени пред пускового подогрева.
№67 или №80 — бензонасос.
Дополнительно могут быть установлены:
№87 реле включения синхры
№220 — реле after-run.
№13 — электромагнитной муфты привода заслонки воздухопритока.
№79 — ЭБУ АБС.
№78 — насос АБС.
№59 — подогрев сидений.
Расположение реле на блоке предохранителей Фольксваген Пассат В3, в зависимости от модели двигателя и комплектации автомобиля, сверху, слева направо:
01 – №13 – реле компрессора кондиционера.
02 – №72 – реле заднего дворника и омывателя.
03 – №32 – реле системы впрыска и зажигания.
04 – №18 – реле снятия нагрузки контакта Х (разгрузка шины).
05 – не используется.
06 – №21 или №22 – реле-прерыватели указателей поворота и аварийной сигнализации, а также прицепа (№22).
07 – №33 – реле электромотора омывателя фар.
08 – №19 или №99 – реле дворников и омывателя лобового стекла.
09 – №4 или №29 – реле сигнализации «не пристегнутых» ремней безопасности.
10 – №15 или №53 или перемычка для ПТФ.
11 – №53 – реле звукового сигнала (для одно тонального сигнала – перемычка).
12 – №67, №80, (№167) – реле топливного насоса, (пред пускового обогревателя — дизель).
Количество реле, в блоке реле и предохранителей, может отличаться в зависимости от комплектации.
Список предохранителей, блок реле
Рассмотрены автомобили Golf 4, Bora, Jetta 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 года выпуска.
Блок предохранителей с левой стороны панели приборов:
Расположение предохранителей на блоке предохранителей:
1 Освещение вещевого ящика, обогреваемые жиклеры омывателей лобового стекла, обогрев наружных зеркал 10А
2 Указатели поворота, аварийная сигнализация, регулятор света фар 10А
3 Реле противотуманных фар, регулятор освещения 5А
4 Освещение номерного знака 5А
5 Кондиционер, круиз-контроль, зеркала с электроприводом, диагностический разъем 7,5А
6 Центральная блокировка замков и электрические стеклоподъемники 5А ?
7 Фонари заднего хода 10А
8 Мобильный телефон 5А
9 Блок управления ABS, система стабилизации движения, система управления тяговой силой 5А
10 Электронный блок управления (ЭБУ) 15А(бензин), 5А(дизель), автомагнитола 10A
11 Панель приборов 5А
12 Диагностический разъем 7,5А
13 Фонари сигналов торможения 10А
14 Внутреннее освещения, центральная блокировка 10А
15 Панель приборов, автоматическая коробка передач, система стабилизации движения 5А
16 Вентилятор системы охлаждения, кондиционер 10А ?
17 Не используется 7,5А
18 Дальний свет правой фары 10А
19 Дальний свет левой фары 10А
20 Ближний свет правой фары, газоразрядные фары, управление светом фар 15А
21 Ближний свет левой фары, газоразрядные фары 15А
22 Правый габаритный огонь 5А
23 Левый габаритный огонь 5А
24 Система управления стеклоочистителями 20А
25 Вентилятор отопителя, кондиционер 25А
26 Обогрев заднего стекла 25А
27 Очиститель заднего стекла 15А
28 Топливный насос 15А
29 Система управления двигателем, зажигание 15А(бензин), 10А(дизель)
30 Верхний люк 20А
31 Автоматическая коробка передач 20А
32 Форсунки 10А(бензин), система управления двигателям 30А(дизель)
33 Система управления омывателями 20А
34 Система управления двигателем 10А
35 Гнездо прикуривателя 12В в багажнике 30А
36 Противотуманные фонари 15А
37 Автомагнитола, система «комфорт», центральная блокировка, электрические стеклоподъемники 10А
38 Освещение багажника, центральная блокировка, крышка лючка горловины топливного бака 15А
39 Аварийная сигнализация 15А
40 Звуковой сигнал 20А
41 Прикуриватель 15А
42 Автомагнитола 15А
43 Система управления двигателем 10А
44 Обогрев сидений 15А
5А Светло-коричневый
7,5А Темно-коричневый
10А Красный
15А Синий
20А Желтый
25А Белый
30А Зеленый
Монтажный блок реле установлен под панелью приборов с левой стороны
Блок реле R
I Реле звукового сигнала — Реле 53
II Промежуточное реле контакта Х — Реле 100
III Свободное
IV Реле топливного насоса. Реле свечей накаливания — Реле 409/167/103
V Реле стеклоочистителей — Реле 603, 377, 389, 192
VI Свободное
А Предохранитель для электрической регулировки сидения
В Свободное
С Предохранитель для электрических стеклоподъемников, центрального замка и обогреваемых наружных зеркал заднего вида
Блок реле Z13 над блоком реле R
1 Реле противотуманных фар — Реле 53
2 Реле дистанционного разблокирования задней двери
3 Реле блокировки стартера
4 Свободное
5 Свободное
6 Распределительное реле для радио/телефона — Реле 147
7 Реле электронного контроля частоты вращения (EPS)
8 Реле внешнего освещения
9 Реле топливного насоса (Syncro-дизель) и блок управления сигнализации – ТАКСИ
10 Блок управления сигнализации – ТАКСИ
11 Реле блокировки стартера и заднего хода — Реле 175
12 Реле подачи напряжения на клемму 30
13 Реле вентилятора радиатора (кондиционер)
Плавкие предохранители на блоке реле Z13:
D Свободное
Е Задний стеклоподъемник
F Мигающее светосигнальное устройство для предупредительной сигнализации кражи
G Рупор для предупредительной сигнализации кражи
Блок предохранителей над аккумуляторной батареей:
1а Вентилятор системы охлаждения 1-ая ступень 30А
2а ABS (клапаны) 30А
3а ABS (гидравлический насос) 30А
Металлические предохранители:
1 Насос вторичного воздуха 50А
2 Система управления двигателем 50А
3 Вентилятор системы охлаждения 2-ая ступень 30А
4 Внутренние потребители 110А
5 Генератор(90A) 110А, Генератор(120A) 150А
Реле (000 953 227 A) — Реле для комфортных указателей поворотов
Реле 53 (141 951 253 B) — Реле звукового сигнала, Реле противотуманных фар, Реле для топливного насоса (дизель, 4Motion),
Реле 79 (191 927 841) — Реле крышки багажного отсека
Реле 87 (191 957 917 A) — Блок управления блокировки муфты свободного хода
Реле 100 (7M0 951 253 A) — Pеле с замыкающим контактом
Реле 103 (357 911 253) — Реле свечей накаливания (дизель)
Реле 109 (1J0 906 381 A) — Реле топливного насоса
Реле 147 (1H0 959 142) — Реле для радио/телефона
Реле 167 (191 906 383 C) — Pеле с замыкающим контактом для топливного насоса
Реле 175 (3A0 927 181) — Pеле включения стартера для АКП
Реле 181 (1J0 959 485) — Реле задержки отключения вентилятора радиатора
Реле 185 (3B0 911 251) — Pеле с замыкающим контактом (Выключатель блокировки стартера)
Реле 192 (1J0 955 531 A) — Блок управления прерывистого режима работы стеклоомывателя/стеклоочистителя для а/м с датчиком дождя
Реле 206, 444 (1J0 927 841) — Pеле с замыкающим контактом для а/м с электронной системой поддерж. курс. устойчив. ESP
Реле 393 (4B0 919 471 A) — Реле контроля перегоревших ламп
Реле 377 (4B0 955 531 A) — Блок управления прерывистого режима работы стеклоочистителя
Реле 389 (4B0 955 531 C) — Блок управления прерывистого режима работы стеклоочистителя
Реле 404 (7M0 951 253 C) — Реле универсальное (APF)
Реле 407 (1J0 947 221 A) — Блок управления крышки багажного отсека для автомобилей без центрального замка
Реле 409 (191 906 383 C) — Реле топливного насоса
Реле 450, 452 (1J0 907 487 B) — Блок управления многофункционального рулевого колеса
Реле 456 (3U0 941 597 A) — Блок управления света (Skoda Superb)
Реле 603 (4B0 955 531 E) — Блок управления прерывистого режима работы стеклоомывателя/стеклоочистителя
Дизелистам на заметку. Реле свечей накала №102 фирмы TOPRAN
А вот то что я приобрел в магазине

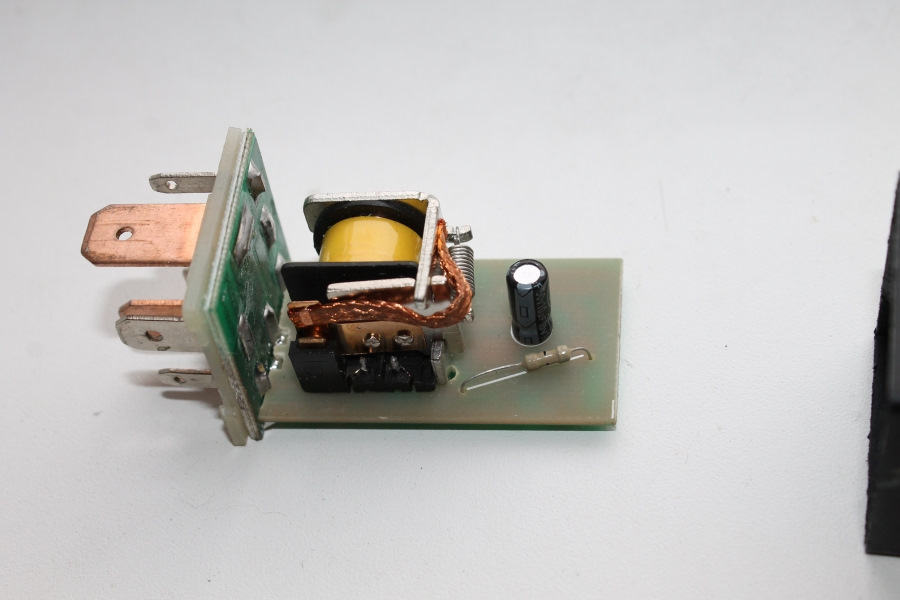

Отдавал я на то время приличные деньги за него что то около 10$, но… Но эта падла не работает как положено а тупо греет 30 секунд свечи и отключает, не зависимо от температуры ОЖ и состояния двигателя. Хотел ее вернуть в магаз но к сожалению так и не нашел чек покупки, вот и валяется третий год без дела. Штатное реле я давно реанимировал успешно, оно до сих пор работает исправно, а вот с этим решил провести вскрытие и изучить его по подробнее. Собственно что мы тут видим, а видим чудо из китайских подвалов с отвратительным качеством монтажа, пайки, и 8 ногим микробом с затертой маркировкой.

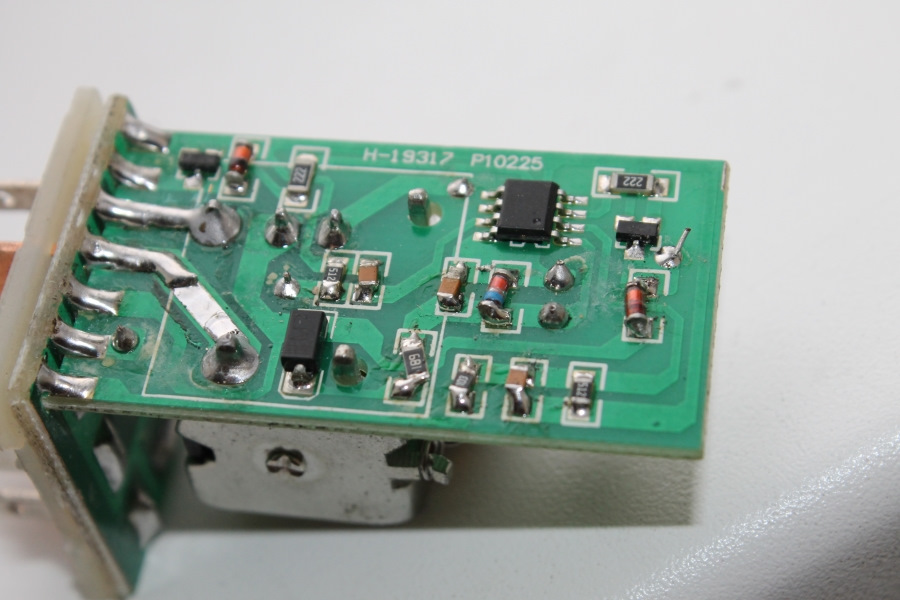

По скольку я с паяльником на ТЫ уже лет с 8, то бегло осмотрев плату пришел к выводу что это простой таймер НЕ555 включенный по типовой схеме. Тобишь микруха тупо отсчитывает 30 секунд и обрубает реле, лампа на приборке горит ровно столько же. Очень улыбнули силовые дорожки и контакты реле, меня грызут большие сомнения что они смогут выдержать 50-70А тока.

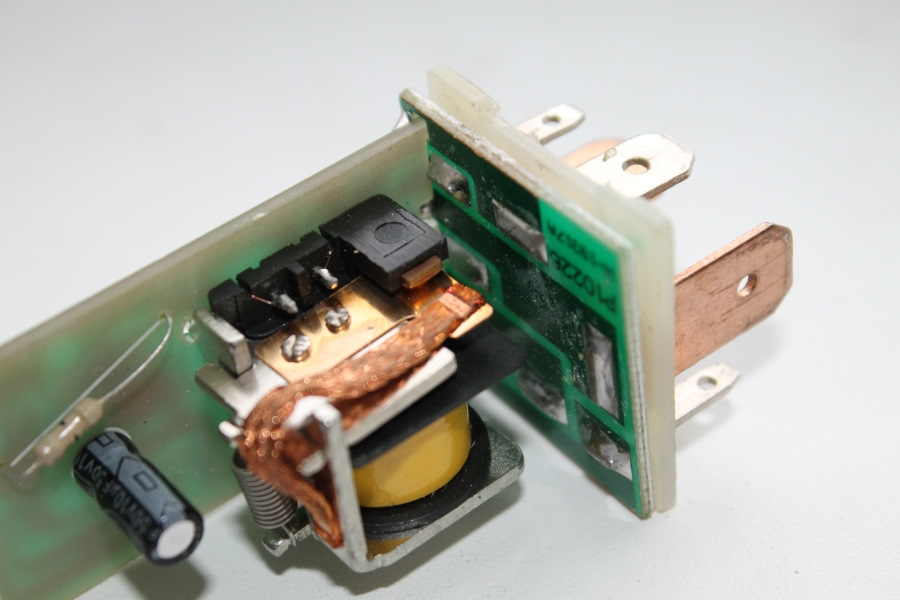

Видно что Плата собрана из 2х частей и спаяна буквой «Г», родное реле имеет прямой подвод контактов к плате, а плата по направляющим вставляется и фиксируется внутри корпуса. Сдесь же просто спаяно, и через не долгий промежуток времени плата оторвется или вместе с дорожками или треснет пайка, плата в корпусе свободно болтается.
Собственно к чему пишу эту длинную запись, не покупайте ни когда это откровенное Г… уж лучше «рубильник» аккуратно оформленный. Спасибо, что читали БЖ всем удачи и пока.
