Кто такой резистор вентилятора охлаждения и как его победить?!
Все началось с банального отрыга основного вентилятора охлаждения. Машина стала больше нужного греться в пробках и менее продуктивно охлаждаться. Звучит странно, согласен, но есть всему объяснение.
Как я выяснил, оба вентилятора записаны запитаны на один предохранитель 30А. При 120 градусах (+-) должен срабатывать основной вентилятор охлаждения, а у меня срабатывал вентилятор кондиционера. Погрешил на датчик включения Карлсона, сбегал до запчастей, купил, поменял.
Само собой, так просто это не решилось)
При тех же 120+- градусах, питания в цепи датчика не было. Стал уже думать про вентилятор. Но! Существует такая дрянь, как некий резистор вентилятора охлаждения.
Все это дело происходило в рабочее время, на рабочем месте, в дождливую погоду, тянуть уже не мог, хотелось сделать здесь и сейчас.
Происходило бы все это при помощи подъемника, было бы проще, но в моем распоряжение был только домкрат.
При прозвонит резистора, стало ясно, что резистор тупо пробит, скорее всего сгорел.
Обзвонив свои запчасти, на калину его не было, только на шниву. Но они же взаимозаменяемы, ничего не мешает купить, ничего, кроме цены)
Я зачистил два контакта, кинул между ними медную проволоку, запаял и все.
Все, готово, вентилятор срабатывает вовремя и охлаждает как нужно!
Скажу сразу, откатал уже месяц, как сделал эту запись, проблем не выявлено.
На этом, собственно и все, спасибо за уделённое время!

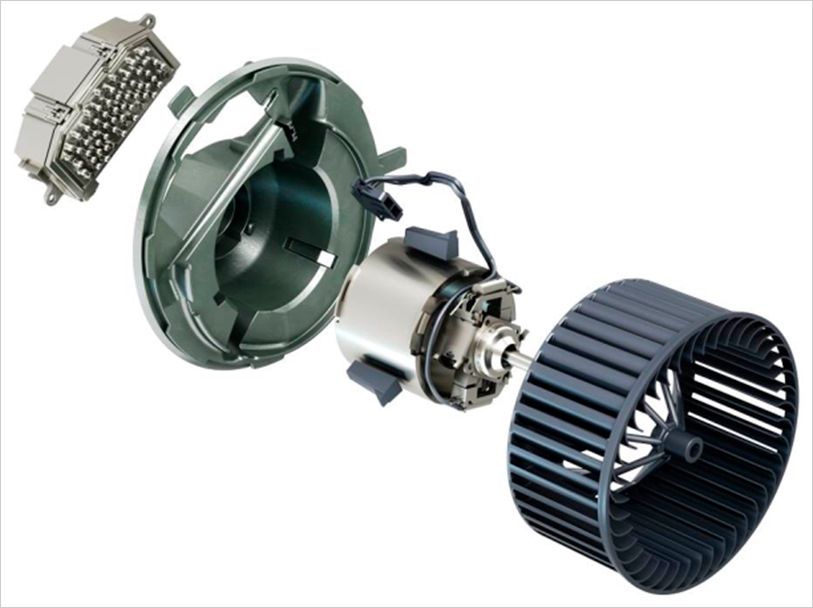

Вентиляторы салона, резисторы и электронные блоки управления
Вентилятор салона — важный компонент системы отопления, вентиляции и кондиционирования воздуха. Его основная задача — создать воздушный поток, который проходит через нагреватель и испаритель, чтобы достичь температуры, которую выбрал водитель. Вентилятор работает от напряжения 12 В или 24 В с высокой силой тока, которую регулирует переключатель скорости вентилятора или электронный климат-контроль на приборной панели. Непосредственное управление обеспечивает простой резистор или электронный блок управления. Только в первом случае скорость работы фиксированная, а во втором — регулируемая.
Как работает вентилятор салона
Когда водитель регулирует скорость вентилятора на панели приборов, сигнал уходит на резистор электродвигателя вентилятора или электронный блок управления, который регулирует скорость электромотора. Колесо вентилятора втягивает свежий или рециркулируемый воздух и направляет его через теплообменники.
Поскольку резистор или электронный блок управления сильно нагревается во время работы, вентилятор также охлаждает эти компоненты воздушным потоком. Система кондиционирования не работает без вентилятора салона, он работает всегда, когда включен кондиционер — без него испаритель обмерзает.
Неполадки вентилятора салона и способы их устранения
Наиболее частые причины выхода из строя вентилятора салона — старение и износ электродвигателя. Тем не менее, если вентилятор салона не работает, важно проверить:
1. Предохранитель вентилятора на панели внутренних предохранителей: обычно она в салоне машины, недалеко от панели приборов.
2. Реле электродвигателя вентилятора и предохранитель в моторном отсеке.
Предохранитель может перегореть из-за слишком высокого сопротивления вращению. Оно возникает если изнашивается двигатель вентилятора.
Иногда водитель может понять, что с двигателем вентилятора салона что-то не так. Вот признаки:
1. Неприятный шум, который чем-то напоминает писк
2. Дребезжание или вибрация
3. Запах гари

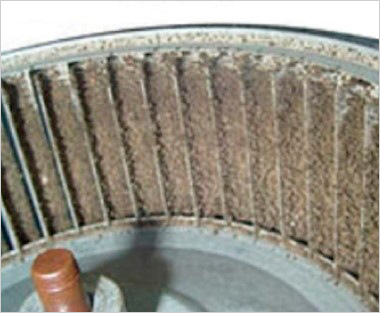

Электродвигатель вентилятора также может выйти из строя из-за разбалансировки крыльчатки вентилятора или из-за скопившейся грязи. Чаще всего это листья и другой органический мусор. Они попадают на вентилятор, когда водитель пренебрегает заменой салонного фильтра или вовсе его не ставит.

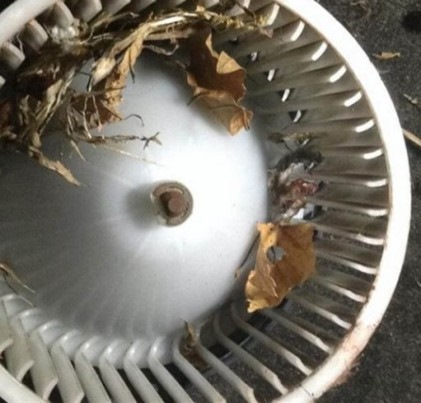

А еще старый и полностью забитый салонный фильтр может стать причиной перегрева электромотора или резистора.

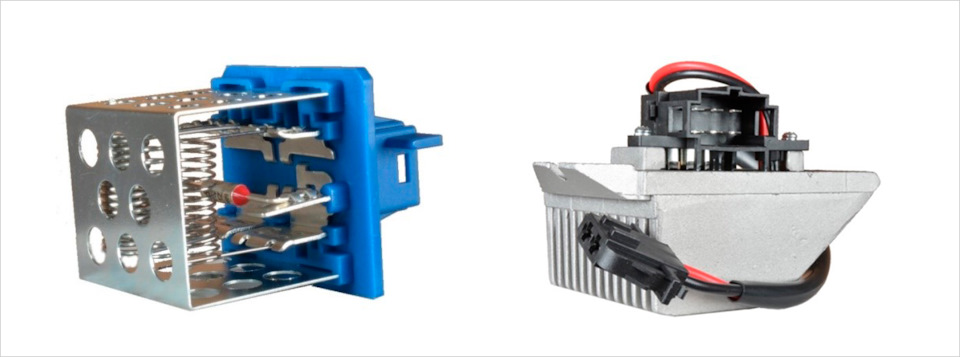

Есть два типа электродвигателей вентилятора:
1. Бесщеточный: в большинстве случаев подключается к блоку управления, поэтому скорость вентилятора регулируемая.
2. Щеточный, с угольными щетками: подключается к резистору и скорости вентилятора фиксированные.
Электродвигатель вентилятора подключают к минусу, а резистор или блок управления — плюсу: получается, что компоненты системы подключены к бортовой сети последовательно.
Водитель может выбрать необходимую скорость вентилятора, поскольку внутри резистора несколько обмоток с разным сопротивлением: чем оно меньше, тем быстрее работает вентилятор. Когда вентилятор работает на максимум, резистор или блок управления никак не влияют на ток, в цепи нет хоть сколько-нибудь значимого сопротивления. Фактически, в этот момент он подключен к бортовой сети напрямую.
Резистор или блок управления может выйти из строя из-за износа, перегрева или вибрации.
Когда резистор неисправен, двигатель вентилятора обычно работает только на максимальной скорости. При таких признаках вряд ли могут быть какие-то другие причины, резистор или блок управления придется заменить.
Чем хороши вентиляторы салона NRF
Вентиляторы салона NRF разработаны и изготовлены в соответствии с высочайшими стандартами качества. Чтобы гарантировать отличное качество, долговечность и комфорт, все вентиляторы салона NRF проходят тщательную проверку и испытания перед поступлением на рынок.
Критерии испытаний вентиляторов салона:
1. Механический тест
2. Тест на шумы
3. Электрический тест
4. Тест производительности
5. Проверка балансировки
6. Тест на установку
NRF предлагает широкий ассортимент из более чем 270 качественных вентиляторов салона для легковых автомобилей, легкового коммерческого транспорта и грузовиков. Многие из них уже оснащены резистором или блоком управления. Для моделей автомобилей, где часто выходят из строя только резисторы или блоки управления, NRF также предлагает более 90 качественных деталей.
Резистор (термистор) вентилятора охлаждения двигателя «эконом вариант»
Стал часто срабатывать вентилятор охлаждения, выяснил что срабатывает всего одна аварийная 2ая скорость при температуре 106гр, по идее до неё где то на 100-102гр должна включиться первая скорость вентилятора и спокойно охладить двигатель до 93-95гр.(без просадки напряжения, вибрации и шума), но этого не случалось, умер резистор на радиаторе, он у меня двухконтактный т. к авто с кондиционером и мкпп, двигатель Z14XEP.
Нагуглил по корсе клубу и драйву оригинальный номер резистора, в автодоке оригинал стоит 1341391 (1700р)/ 1341586 (4277р) аналог GM 13256565 (1700р) самый дешевый неоригинал LEX RO4217 (1200р), дороговато…
Решил поискать на AliExpress, там резисторы (для вентилятора печки и радиатора охлаждения) 2,3,4 контактные, двухконтактный резистор там стоит в районе 400р но доставка 600р, не на много дешевле автодока, но в описании к этому резистору есть номера оригинальных деталей 51799359/55702358 от Fiat, Alfa Romeo, Lancia.

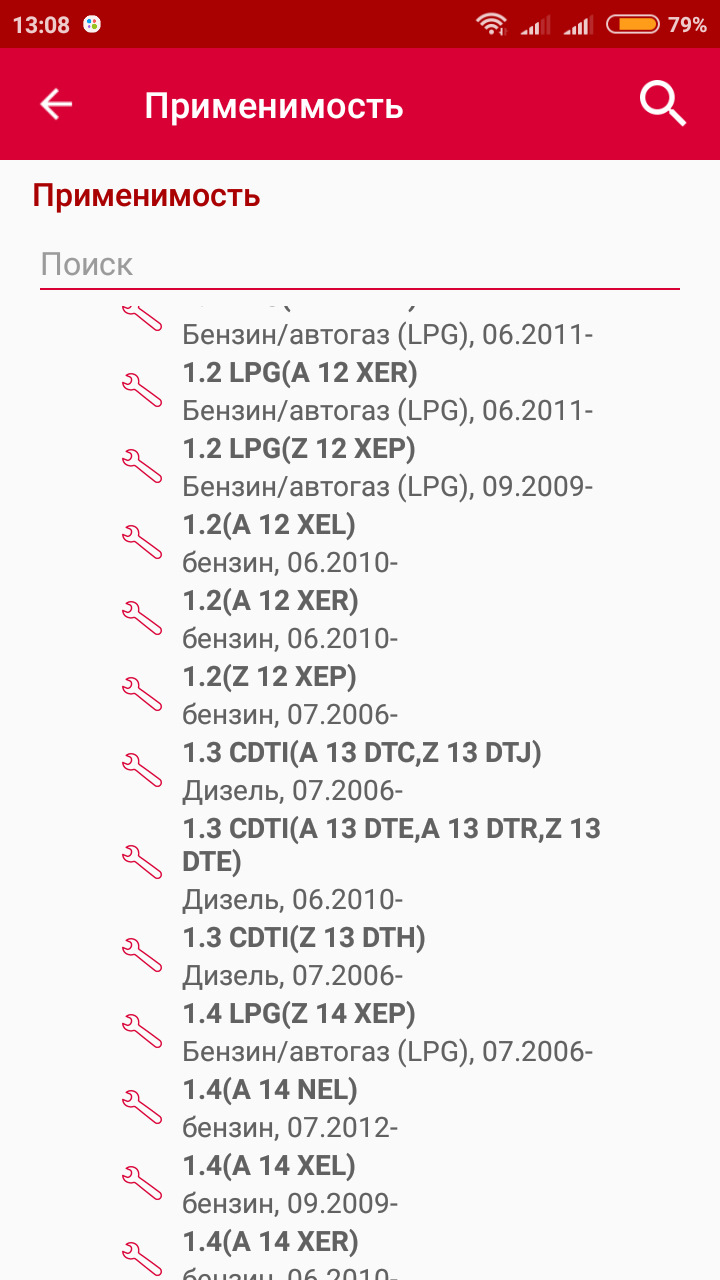

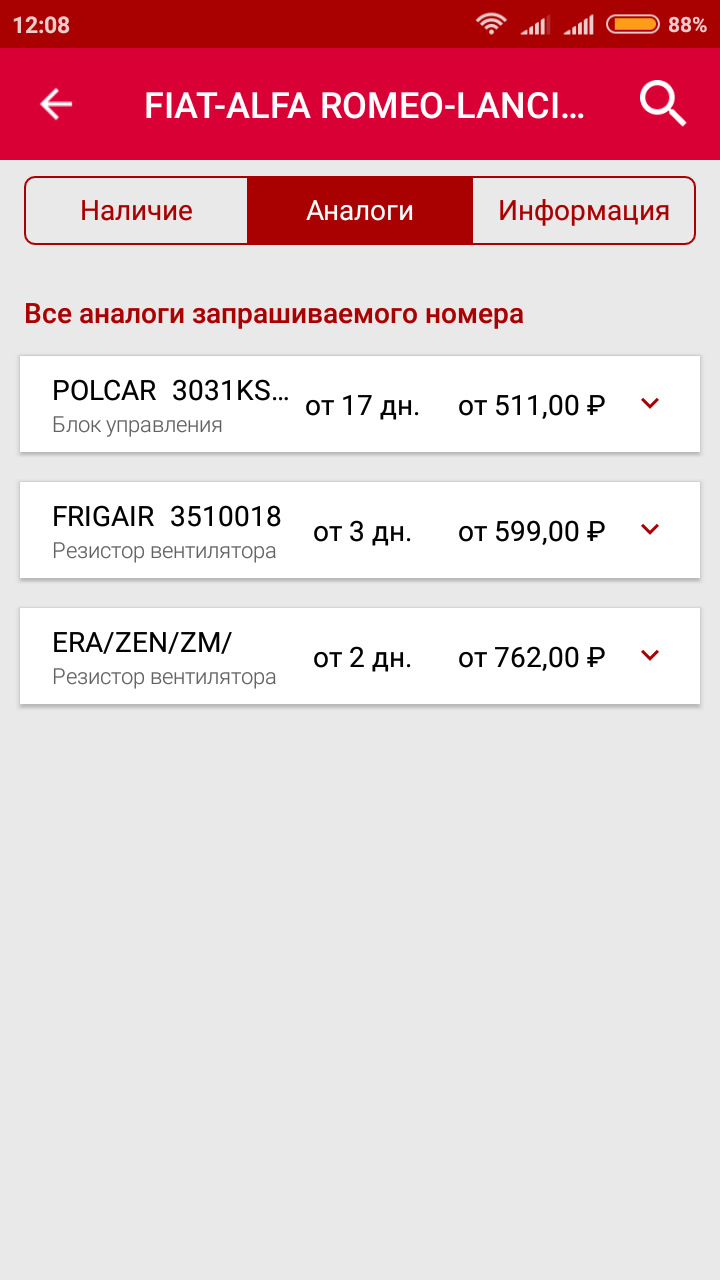

Так вот если их вбить в автодок/емекс появляются интересные аналоги в районе 500р всего:
— Polcar 3031KST1 500р
— FRIGAIR 3510018 600р
— ERA/ZEM/ZN/MESSMER 665010 750р вот его я и решил заказать в автодоке, т.к. 1 резистор был всего за 500р.(остальные по 750р) в применении у этих неоригиналов есть Corsa D с различными двигателями. (Z14XEP в том числе)

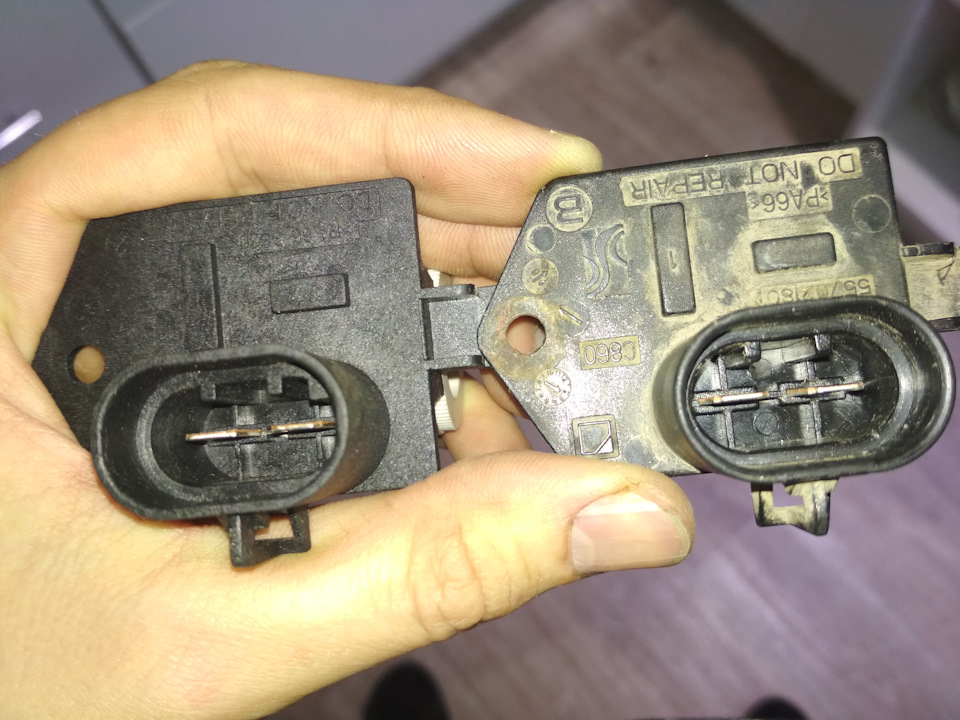

Получил его спустя 2 дня, вот в чём различия:
1. Штатный слева(в сером герметике) чуть меньше нового, но посадочное место такое же.

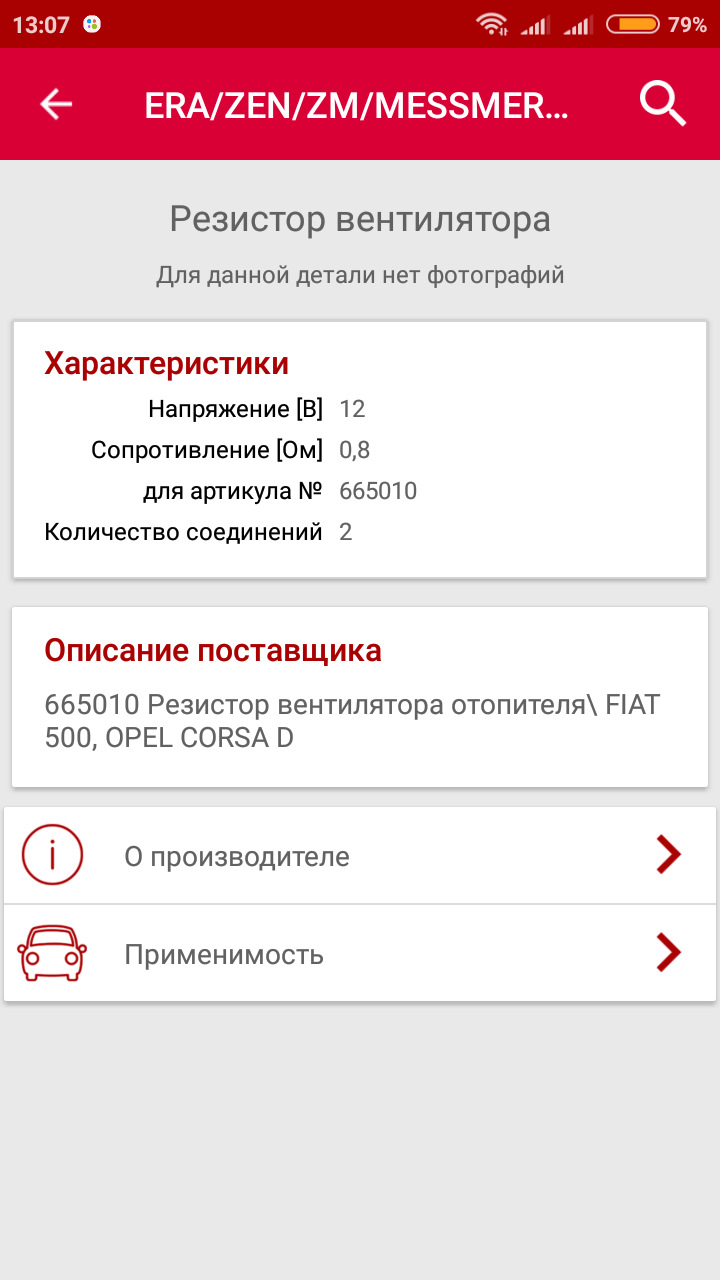

2. В описании номинальное сопротивление неоригинала 0.7 — 0.8 ОМ, судя по форумам на оригинале сопротивление 0.3 ОМ, но для корс с акпп и климатом в трёхконтактном реле сопротивления 0.3 и 0.7-0.8 примерно.

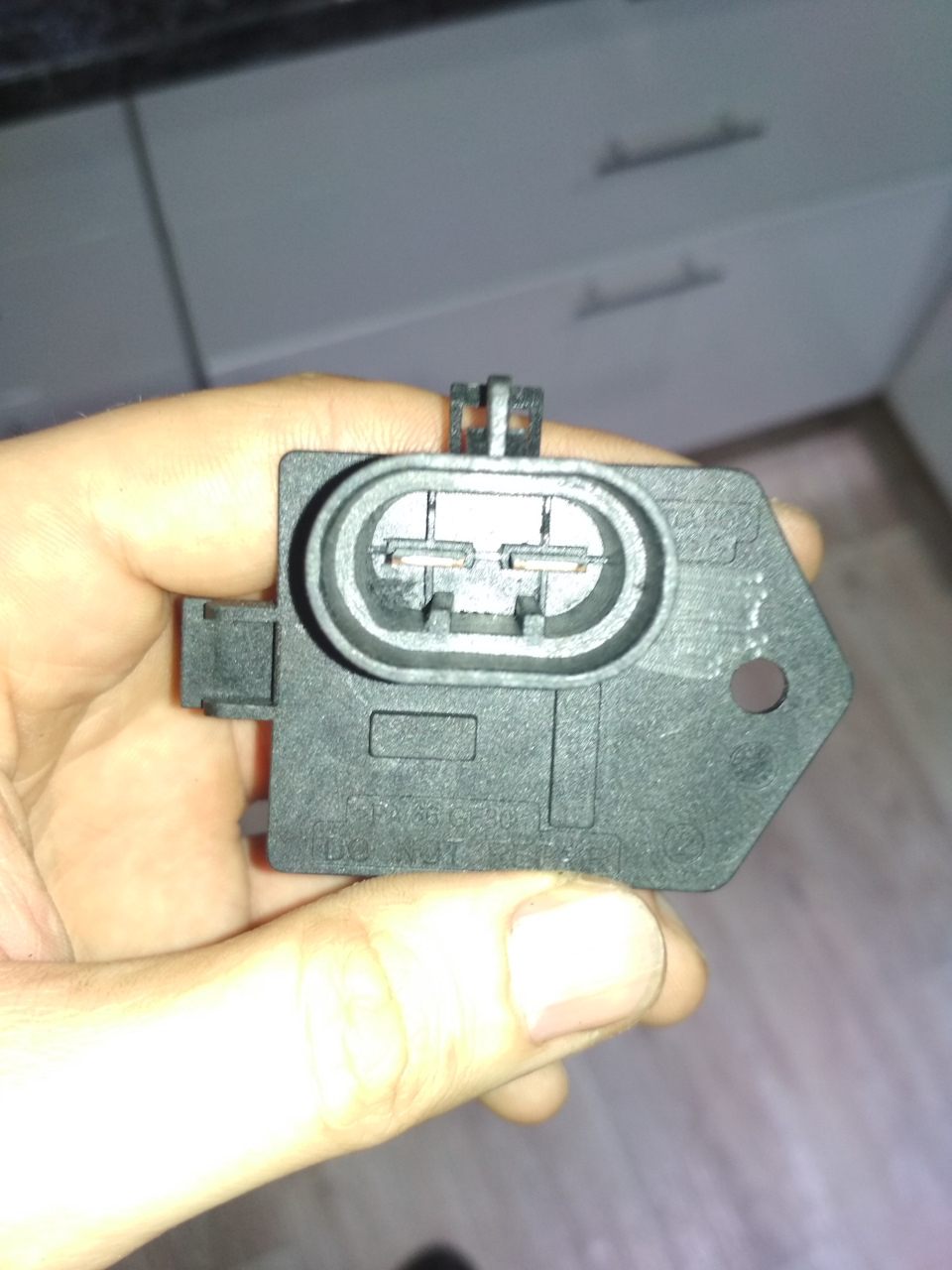

3. Главное различие в фишке подключения, у неоригинала внутри фишки есть небольшой уголок, в оригинале его нет, остальное всё идентично оригиналу.
Срезал уголок внутри фишки с помощью шуруповерта и маленького сверла, краем сверла сточил его за 2 минуты
Смазал герметиком как рекомендуют. Поставил на авто, первая скорость вентилятора теперь включается на 100-101гр и охлаждает до 93гр.(тихо, без, шума и вибрации), до включения второй скорости не доходит. Так же если авто прогрето до 90гр. то при включении кондиционера включается первая скорость вентилятора, раньше на неисправном резисторе не включалась.
Поездил день, всё ок, больше авто не греется, и не шумит при охлаждении, только не знаю в чём разница в сопротивлении резисторов оригинала 0.3 ОМ и неоригинала 0.8 ОМ, может кто знает, подскажите?
Предподагаю, у кого 3 и 4 контактные резисторы, так же можно найти на AliExpress такие релюшки и скопировать оригинал номера, думаю то же по дешману получится заказать в Emex/ Автодок.
Надеюсь, с помощью моей статьи, кто нибудь сэкономит деньги на покупке данных резисторов.
Дообавлено 18.07.18 :
Данный резистор прекрасно работает, машина пробежала с ним 8 т. км., в жару +30 функционирует без сбоев.
🙂 Про резистор вентилятора охлаждения двигателя 🙂
Вот и я добрался до того самого резистора 1-ой скорости работы вентилятора. Наступает лето (хотя пока одни дожди идут и прохладно) — надо проверять систему охлаждения!
Снял крышку (чехол) с блока предохранителей и реле в моторном отсеке (рядом с аккумулятором, АКБ). На внутренней стороне этой крышки расписано всё что нужно: номера деталей и для чего они используются.
Вентилятор работает на 2-х скоростях через предохранители F6 и F7 и реле T6 и T7. Под номером 6 — 1-ая скорость (меленная, через резистор), а под номером 7 — 2-ая скорость (максимальная). Предохранитель F6 рассчитан на ток 30А, F7 — на ток 40А. Реле Т6 (FAN1) — небольшое красноватое, 30А. Реле Т7 (FAN2) — большое чёрное, 50А.
Вместо Т6 можно поставить такое же отечественное реле, только оно рассчитано на 20А.
Вместо Т7 (вроде бы) подходит такое же для стартера от 2108, 2109 и др. ВАЗов.
Снимаем оба реле со своих посадочных мест. Видим 4 гнезда под каждым реле. Далее все операции по замыканию/размыканию контактов производим именно в этих гнёздах. С реле ничего не делаем! Номера контактов написаны на корпусе реле!
В нормальном состоянии контакты 87 и 30 разомкнуты (на них обоих присутствует +12В при включенном зажигании). Как только температура охлаждающей жидкости (ОЖ) доходит до заданного порога (контроль ведёт программа в ЭБУД с помощью датчика температуры рядом с термостатом), на контакт 86 подаётся 0В (земля, корпус), тем самым реле срабатывает (щёлкает) и замыкает контакты 87-30, включая вентилятор. Как только температура ОЖ упала ниже порога, на контакте 86 появится снова +12В, т.е. контакты 87-30 разомкнутся, вентилятор остановится.
Для проверки работы вентилятора на разных скоростях включать зажигание не надо! Как написано выше, на 2-х контактах из 4-х в обоих реле постоянно присутствует напряжение +12В с АКБ, поданное через предохранитель. Для запуска вентилятора достаточно только перемычкой замкнуть силовые контакты 87-30. Только надо следить, чтобы эта перемычка не замкнула контакт 87 или 30 на минус АКБ или корпус машины! А то будет бада-бум с искрами! :))) Шучу. Будет короткое замыкание и могут многие предохранители сгореть. Нам ведь лишние проблемы не нужны?! Не так ли? 🙂
Замкнул сперва контакты 87-30 — соответствующие гнёзда под реле Т7 — вентилятор закрутился на максимальной скорости. Всё ОК! 🙂 Затем замкнул эти же гнёзда под реле Т6 — вентилятор не крутится. 🙁 Это плохо!
Теперь надо снять сам резистор. Откручиваем 2 болта, крепящих чёрный корпус воздушного фильтра и сдвигаем его вправо (к ремням). Снимать его нет необходимости! И яма не нужна — всё очень хорошо снимается и так. Берём маленький ключ-трещётку с переходником для насадок (бит). Резистор крепится при помощи 2-х обычных шурупов под крестовую отвёртку. Но без такого ключа лезть туда не стоит вообще! Обычной небольшой отвёрткой эти шурупы не открутишь! Я спокойно засунул свою левую руку с этим ключём и открутил оба шурупа. Перед этим, конечно же, надо снять 2 разъёма с контактов резистора. 🙂
Сам резистор был «потрёпанным» от времени. Видимо он ни один раз нагревался-перегревался! Зелёного покрытия также уже не было. Заклёпки, которые крепят резистор и контакты, болтались. Рядом с одним контактом пластик был сильно подплавлен. Соответственно, и разъём был подплавлен. Второй контакт и разъём были более-менее в порядке. Резистор менять надо однозначно! А также 2 разъёма.
Последовательно к резистору подсоединён термопредохранитель. Когда резистор нагревается до какой-то определённой температуры (порог), термопредохранитель разравает цепь (вентилятор останавливается), предотвращая перегрев резистора и, тем самым, возгорание в моторном отсеке. У меня стоит термопредохранитель MICROTERM, порог равен 184 град.Ц., макс. напряжение 250В, макс. ток 10А. Можно поставить термопредохранитель с порогом от 182 град. до 192 град. и на ток более 10А. Получается, можно взять, например, 2 мощных резистора на 50 Вт с спротивлением 0,68 Ом, соединить их параллельно (получим общее сопротивление 0,34 Ом) и последовательно к ним подсоединить термопредохранитель на 184 град. Вот и получился нужный нам резистор! 🙂 Термопредохранитель надо расположить как можно ближе к резисторам! Примерно в 2 мм от корпуса резисторов! Осталось только всё это разместить в «хорошем» месте в моторном отсеке рядом с вентилятором. 🙂 Ещё надо будет найти компромисс между мощностью резистора и его размерами.
Для замены 2-х разъёмов, которые соединяются с контактами резистора я отсоединил двухконтактный разъём от вентилятора и весь жгут поднял вверх рядом с расширительным бачком. Этот жгут прикреплён к кожуху вентилятора при помощи 2-х защёлок. Теперь удобно «работать» с проводами! И яма не нужна! 🙂 На первое время я просто перемкнул провода, идущие к резистору, пока не найду сам резистор (т.е. теперь на 1-ой скорости вентилятор крутится также, как и на 2-ой). После этого я вернул жгут на место и проверил вращение вентилятора — всё работает! 🙂
Заменил на днях этот резистор. Резистор Frig Air 35.10015 с сопротивлением 0.3 Ом. Честно сказать, я бы попробовал поставить не «родные» 0.3 Ома, а побольше, где-то в диапазоне от 0.4 Ом до 0.5 Ом. Я сравнивал скорости вращения вентилятора на макс. скорости и с этим резистором. На макс. скорость моторчик шумит сильнова-то. А вот через резистор значительно тише! Считаю, что ставить резистор от вазов на 0.2 Ома не стоит, т.к. моторчик будет сильно шуметь! Весь «комфорт» от использования резистора теряется! Также, если поставить более 0.5 Ом, то моторчик будет слишком тихо вращаться и, следовательно, будет хуже охлаждать радиатор! Стоит поэкспериментировать.
Для чего нужен резистор в электрической цепи вентилятора охлаждения, свечи зажигания, светодиодами, отопителя салона автомобиля
Сегодня мы поговорим про резистор, как основной элемент любой электрической цепи автомобиля. Для чего он нужен, какие бывают резисторы, принципы их работы, какие подходят для той или иной электрической цепи.
Эти знания могут пригодиться при ремонте автомобиля.
Три основные составляющие электрического тока
Электроэнергия достаточно плотно вошла в нашу жизнь. Используется она практически везде, и в автотранспорте в том числе.
Данный вид энергии имеет три основных составляющих – напряжение, сила тока и сопротивление.
Что касается последнего параметра, то благодаря возможности создания дополнительного сопротивления в любой точке электрической цепи можно влиять на первые два параметра.
Основным элементом для создания сопротивления является резистор. Данный элемент относиться к самым востребованным, и ни одна электрическая цепь без него не обходится, и заменить его чем-либо другим не получиться. А в любом автомобиле электрических цепей при достаточно.
Назначение
Основное назначение резистора – создание сопротивления для возможности контроля и регулировки силы тока и сопротивления. По сути, он является своеобразным фильтром, позволяющим на выходе из него получить электроэнергию с определенными параметрами.
Обеспечивает он все это за счет удержания тока, деления и уменьшения напряжения.
Основным параметром резистора является сопротивление, которое он создает в цепи, и измеряется оно в Омах.
Резисторы в электрической цепи автомобиля.
Именно благодаря своей функции этот элемент так часто используется в автомобилях. Ниже мы рассмотрим одни из основных составляющих авто, где используется резистор и какую конкретно функцию он там выполняет.
Система охлаждения
Итак, нагрузочный резистор используется в системе охлаждения автомобиля, а точнее, – в цепи питания вентилятора радиатора.
Стоит отметить, что раньше этот электрический элемент не использовался в данной цепи, и все работало очень просто – при достижении определенной температуры охлаждающей жидкости, температурный датчик замыкал контакты цепи питания вентилятора, и он включался в работу.
Использование же резистора позволило сделать работу электродвигателя вентилятора двух — и даже трехрежимной.
Процесс подачи питания на вентилятор при этом несколько изменился. В систему добавились также реле, а за включение вентилятора у современных авто уже отвечает электронный блок управления.
То есть, электронный блок анализирует температурные показатели датчика, и подает сигнал на реле.
В зависимости от температуры реле направляет электроэнергию по определенной цепи. Если температура охлаждающей жидкости превышена незначительно, но уже требуется ее снижение, и сигнал от ЭБУ поступил, реле направляет электроэнергию через нагрузочный резистор, который создает сопротивление, и вентилятор начинает вращаться с небольшой скоростью.
Если температура будет дальше повышаться и достигнет критической точки, реле перенаправит электроэнергию по другой цепи – в обход резистора, напрямую к вентилятору, что обеспечит его работу на полную мощность, с большой скоростью вращения.
Это схема двухрежимной работы вентилятора, которая обеспечивается наличием нагрузочного резистора в цепи. Причем она упрощенная, чтобы было более понятно.
В авто с трехрежимной работой вентилятора, принцип остается тот же, но у него уже используется два резистора – один отвечает за малые обороты вращения вентилятора, второй – за средние.
Третий же режим – аварийный, при котором вентилятор вращается с максимальной скоростью, обеспечивается за счет подачи питания на него напрямую.
Система зажигания
В конструкции данных элементов он начал появляться не так давно, и задача его заключается в подавлении радиопомех.
Кстати, сейчас ведется очень много споров, нужен ли он в свечах. Ведь резистор создает сопротивление, которое в конечном итоге влияет и на искру. А ведь чем сильнее последняя, тем лучше воспламеняется горючая смесь.
Но на самом деле на качестве искры наличие резистора сказывается незначительно, а вот на свечу – только положительно. Очень сильный искровой заряд приводит к разрушению электродов, а сопротивление снижает напряжение искры.
Но не в этом его главное назначение. Мощный искровой разряд создает достаточно сильные помехи в радиочастотном диапазоне, которые могут повлиять на работу аудиосистемы автомобиля, мобильного телефона и любого другого оборудования, чувствительного к помехам данного типа.
Интересно, что необязательно устанавливать на автомобиль свечи зажигания, оснащенные резисторами.
Дело в том, что во многих моделях шумоподавляющий элемент устанавливается в наконечники проводов высокого напряжения. Также некоторые виды самих проводов обладают достаточно неплохим сопротивлением, которого хватает для подавления радиопомех.
Резистор также может быть установлен и в бегунок трамблера, причем встречается он там на многих моделях. Его задача – та же, что и в свече зажигания или наконечнике.
Важно понимать, что во всех перечисленных элементах зажигания одновременно использоваться резисторы не могут.
При последовательном подключении этих элементов все сопротивление, которое они создают, суммируется.
То есть, если резистор будет установлен в бегунке трамблера, наконечнике, свече, то они будут создавать настолько сильное сопротивление, что значительно послабят искровой заряд, и он уже не сможет качественно воспламенять смесь. А это приведет к перебоям в работе двигателя, потере мощности, увеличению расхода топлива.
Поэтому принимать решение, стоит ли устанавливать на автомобиль свечи зажигания с резистором необходимо, тщательно ознакомившись с техдокументацией, идущей к авто.
Если изготовитель указывает, что необходимо использование таких свечей, то ими лучше пользоваться.
Система обогрева салона
Еще один элемент в конструкции автомобиля, где используется резистор – система отопления салона, а точнее, – управление работой электродвигателя печки.
В любом автомобиле используется переменный резистор для изменения скорости работы электромотора обогревателя.
В нем при помощи вращающегося элемента обеспечивается возможность изменения значения сопротивления.
При включении электродвигателя на 1-ю скорость вращения, резистор обеспечивает максимальное сопротивление, при переключении на 2-ю – оно уменьшается, а при переходе на 3-ю скорость — практически полностью убирается.
Осветительные приборы
В последнее время резисторы стали использоваться вместе со светодиодными лампами. Данный вид ламп все больше начал применяться на авто.
Но далеко не все машины пока идут с завода, укомплектованные светодиодными осветительными приборами, а вот отдельно их купить и установить вместо штатных ламп накаливания тех же поворотников или стоп-сигналов вполне можно и многие так делают.
Но здесь возникает проблема, которая обязывает использовать резисторы.
Дело в том, что потребление электроэнергии этими лампами очень малое, из-за чего электронный блок расценивает работу светодиодов как неисправность штатной лампы.
Чтобы исправить ситуацию, используются резисторы, создающие нагрузку на линии проводки, запитывающей те осветительные приборы, в которых установлены светодиодные лампы.
В результате ЭБУ воспринимает сопротивление элемента, как работу лампы накаливания, поэтому кода ошибки не возникает.
Интересно, что при использовании таких обманок основное достоинство светодиодных ламп – малое потребление энергии, сводится к нулю, и у них остается только одно преимущество перед обычными лампами накаливания – длительный срок эксплуатации.
Виды резисторов, их особенности
Из описанных выше резисторов, которые используются в конструкции автомобиля, можно отметить два типа – нагрузочные, они же постоянные и переменные. В целом – это и есть два основных вида, которые имеют достаточно широкое применение в разных сферах.
Конечно, есть еще целый ряд всевозможных резисторов, которые отличаются по своим конструктивным особенностям. К примеру, терморезисторы, в которых сопротивление меняется от температуры, или фоторезисторы, меняющие свои параметры от освещенности. Но их мы пока касаться не будем, а рассмотрим лишь указанные два вида.
Постоянные резисторы называются так потому, что сопротивление, которое они создают – неизменное.
К примеру, если указано, что основной параметр данного элемента составляет 30 Ом, то сопротивление именно этого значения он обеспечивает и поменять его невозможно.
В переменных же резисторах сопротивление можно менять, притом вручную. Примером тому является уже упомянутое управление электродвигателем системы отопления.
К переменным резисторам относятся также подстроечные.
В таких резисторах тоже можно изменять параметр вручную, но регулировка его выполняется не в любой момент, как это делается в переменном, а лишь когда требуется перенастроить работу всей схемы, куда он включен, на длительный срок.
В автотранспорте подстроечные элементы не используются, хотя их часто можно встретить в бытовой технике.
Подбор резистора по сопротивлению
Большинство людей при выходе из строя какого-то электроприбора сдают его в ремонт или заменяют, хотя во многих случаях виноват именно резистор, тем более что он – один из самых распространенных элементов в любой схеме. Но находятся и такие, кто самостоятельно берется за ремонт.
И часто у любителей самостоятельного ремонта возникает вопрос, как правильно подобрать резистор для той или иной схемы.
Для этого возьмем простейшую схему, включающую источник питания и один потребитель.
Еще вначале было указано, что электроэнергия имеет три основные характеристики – напряжение, сила тока и сопротивление. Именно по этим параметрам и производятся все необходимые расчеты, используя для этого закон Ома.
Согласно этого закона, поскольку нам необходимо определение сопротивления, следует напряжение поделить на силу тока.
К примеру, наш источник питания обеспечивает цепь напряжением 12 В, с силой тока 0,02 А.
Чтобы определить сопротивление проводим математические расчеты – 12/0,02 и получаем сопротивление цепи 600 Ом.
Теперь непосредственно о том, как высчитать сопротивление резистора для использования в той или иной схеме. Для примера возьмем источник питания на 12 В и потребитель (лампу накаливания 3,5 В, 0,28 А).
Вначале рассчитывается сопротивление лампы – 3,5/0,28 = 12,5 Ом. Теперь узнаем, какая сила тока потечет через имеющуюся лампу – для этого берем напряжение источника питания и делим на сопротивление: 12/12,5 = 0,96 А, что в 3,5 раза превышает необходимую для работы потребителя силу тока, и если подключить потребитель, то нить лампы попросту перегорит.
Чтобы перегорания не произошло, необходимо сопротивление в цепи, равное 43,75 Ом (12,5 * 3,5). А поскольку лампа сама создает сопротивление, то в схему необходимо подключить добавочный резистор на 30 Ом. В ходе расчетов получаем – 12 В/ 42,5 Ом (сопротивление лампы и резистора) = 0,28 А.
То есть получили силу тока, необходимую для нормальной работы потребителя. В данном случае включенный в схему элемент выступил в качестве ограничителя силы тока.
Мощность рассеивания
Помимо сопротивления у резистора есть еще один немаловажный параметр – мощность рассеивания.
Любой резистор выступает своего рода ограничителем и благодаря своему сопротивлению проводит через себя только определенное напряжение и силу тока. При этом излишки, которые он не пропустил в себе не накапливает, а преобразует их в тепловую энергию и рассеивает.
Поэтому предусмотрены обозначения резисторов по мощности рассеивания.
Несоответствие данного элемента по мощности рассеивания приведет к его перегреву и разрушению. Мощность рассеивания измеряется в Ваттах.
Определить мощность рассеивания можно как по напряжению, проходящему через него, так и по силе тока.
Что касается напряжения, то формула для расчета выглядит так:
Для расчета по силе тока формула имеет такой вид:
Важным условием при выборе резистора по данному параметру является то, что мощность рассеивания у него должна быть вдвое больше, чем полученная при расчетах.
К примеру, мы имеем силу тока в 0,1 А и сопротивление резистора в 100 Ом.
Исходя из формулы, получаем мощность рассеиваний в 1 Ватт (0,1 2 * 100 = 1), но для нормальной работы элемента выбираем резистор с мощностью рассеивания в 2 Ватт.
Отметим, что все изготавливаемые резисторы имеют строго определенное значение мощности рассеивания, что облегчает их выбор.
К тому же можно даже визуально определить, какая у резистора мощность рассеивания. Здесь все просто, чем больше по размерам элемент, тем выше значение.
Здесь мы рассмотрели резисторы – одни из самых распространенных элементов в любой электрической схеме автомобиля. Ведь они позволяют контролировать основные параметры электрической энергии благодаря воздействию всего лишь на одну из ее характеристик.
Напоследок отметим, что при расчетах необходимо следить за размерностью параметров. То есть, использовать только амперы, вольты и омы, и если указано, что сила тока составляет 20 мА, то следует перевести это значение в амперы, получив для расчетов значение в 0,02 А.
