Ремкомплект тормозного суппорта что входит переднего
ТО передних тормозов. Ремкомплект переднего суппорта.
Приветствую всех! Ввиду значительного износа передних тормозных дисков и подклинивания правого переднего суппорта, было решено произвести ТО передних тормозов. Левый суппорт ранее был заменен на новый. В правом суппорте ранее были заменены направляющие и пыльники направляющих LYNX BC-2040. Фактически, для переборки правого суппорта нужен комплект сальник + пыльник и поршень. Были закуплены следующие запчасти:

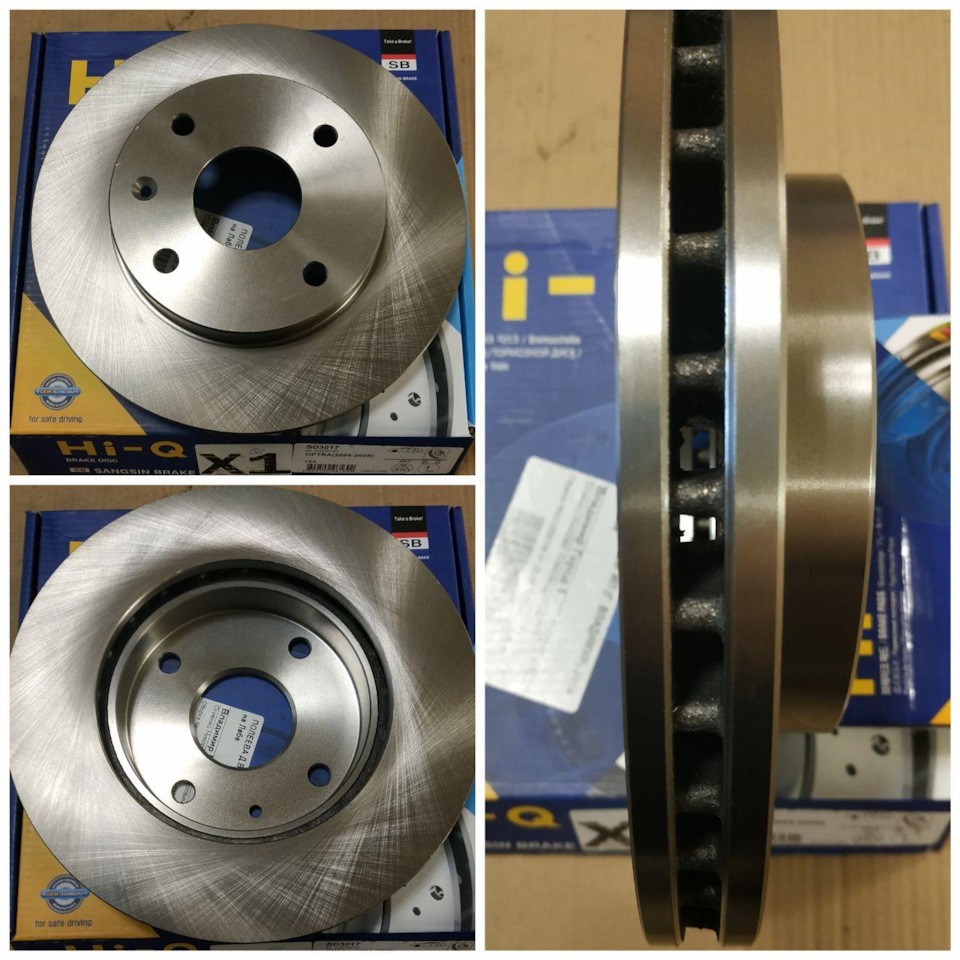

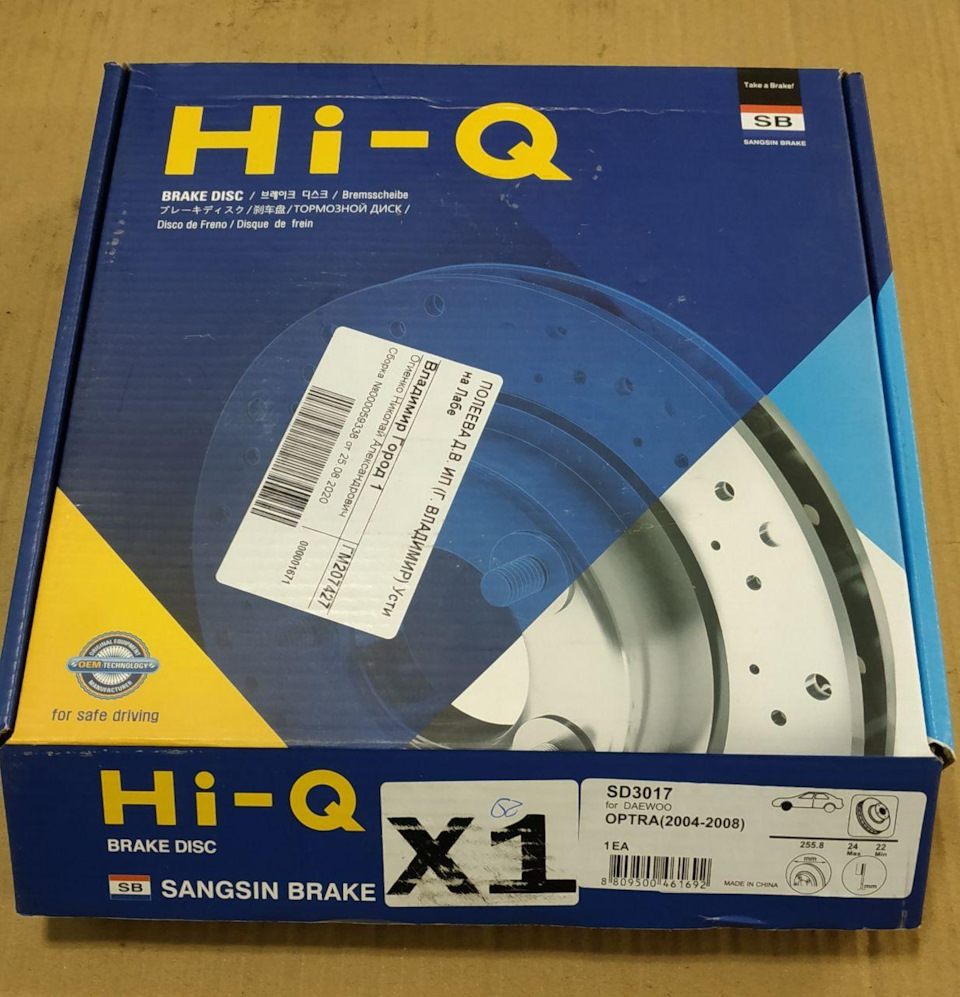

1.1 Передние тормозные диски SANGSIN SD3017 (1175 руб./шт)
1.2 Колодки тормозные передние SANGSIN SP1159 (765 руб.)

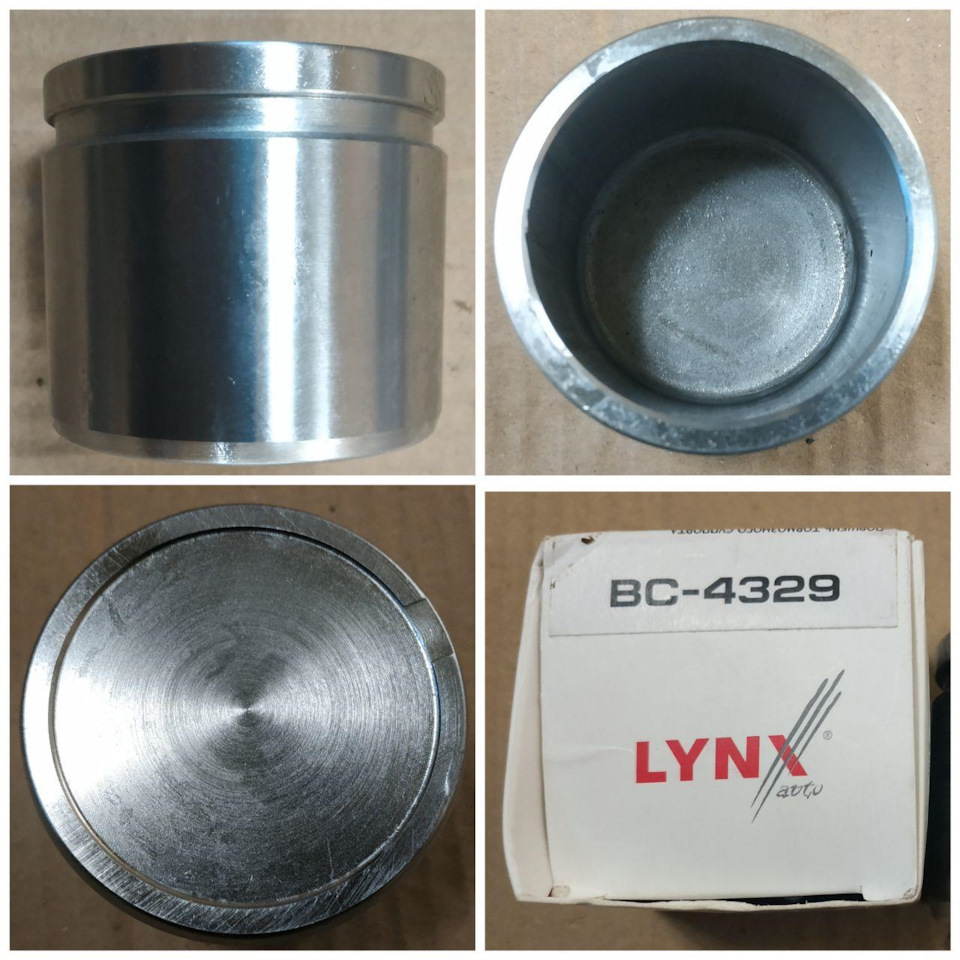

1.3 Поршень переднего суппорта LYNX BC4329 (441 руб.)
Качество изготовления поршня хорошее. Зеркало ровное, без дефектов. С завода поршень полностью в смазке.
Далее, встал вопрос — какой покупать ремкомплект переднего суппорта? Выборка популярных предложений на рынке:
2.1 Оригинальный ремкомплект GM 93740276 (Пыльники и сальники на 2 суппорта) — 900 руб.
2.2 AUTOFREN SEINSA D4711 — 250 руб.
2.3 FRENKIT 257049 — 300 руб.
2.4 LYNX BC-0490 208 руб.
Оригинальный ремкомплект (пункт 2.1) из-за высокой стоимости не рассматривал к покупке. По поводу пунков 2.2 и 2.3 — отзывы о обоих комплектах плохие. По пункту 2.4 — отзывы отсутствуют совсем. Было решено попытать удачу и купить комплект LYNX BC-0490
Комплект поставляется в картонной коробке. Резина по качеству жесткая — сальник и пыльник держат кривую форму после извлечения из коробки. Состав комплекта:
При поиске на DRIVE2, отзывов о ремкоплекте FRENKIT 257049, наткнулся на статью Не качественные ремкомплекты. Скупой заплатил трижды!. Оказалось, что такие же тормоза фирмы DAC/Mando ставились на многие модели KIA. Для сравнения с ремкомплектом LYNX, было принято решение купить оригинальный пыльник HYUNDAI / KIA / MOBI — 5811433000 — 180 руб. и оригинальный сальник HYUNDAI / KIA / MOBI — 5811333000 — 73 руб.
По качеству оба изделия отличные — нежные и мягкие, отличная резина.

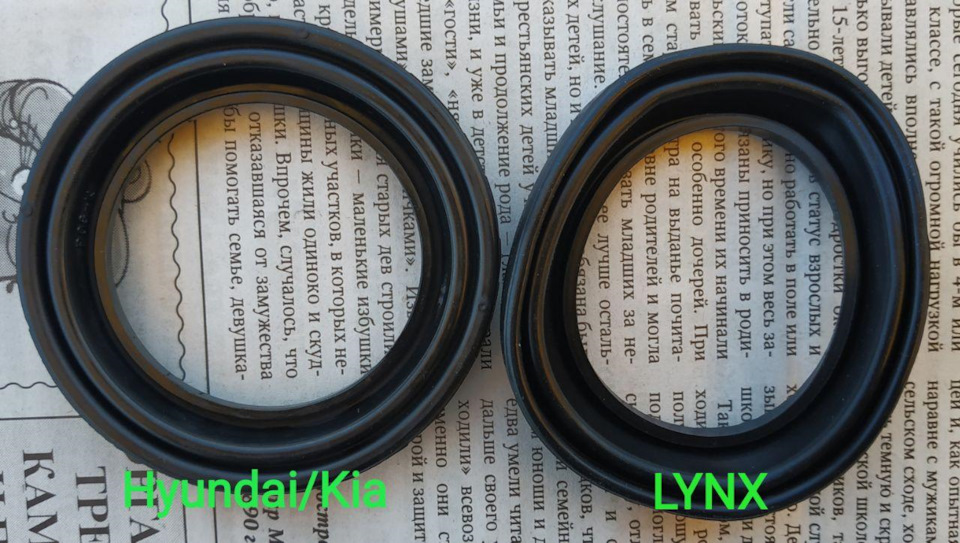

Далее фотографии сравнения ремкомплектов LYNX и HYUNDAI / KIA / MOBI.

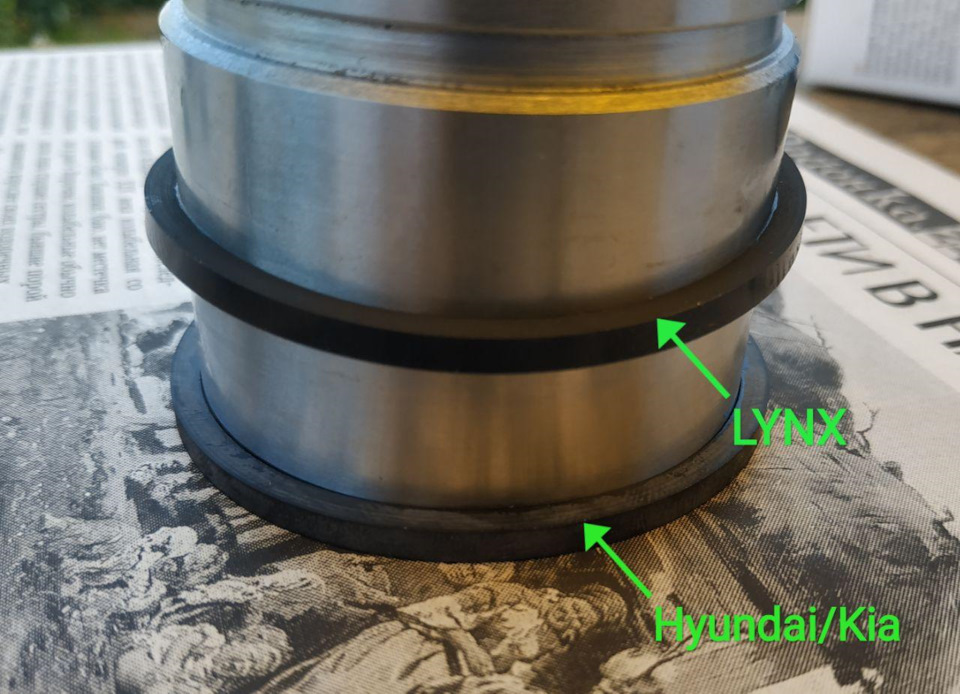

Сальник LYNX садится на поршень плотнее, чем сальник HYUNDAI / KIA / MOBI. Может быть из-за того, что сальник LYNX кривой.

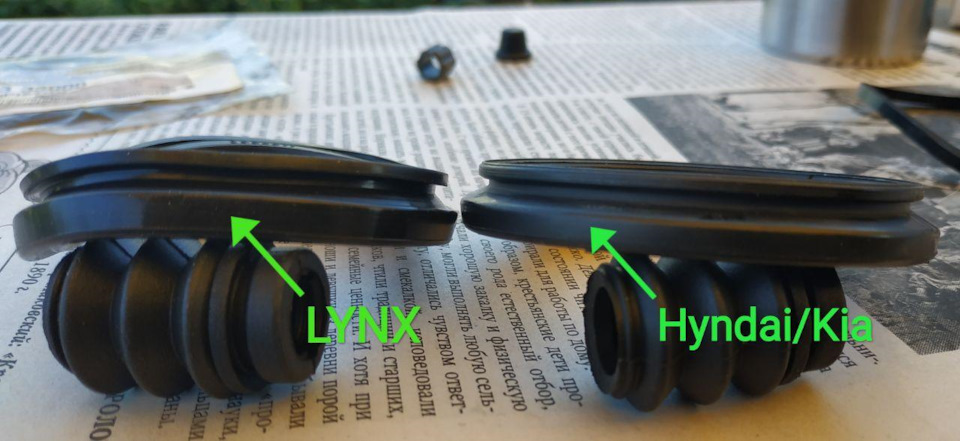

Пыльники из обоих комплектов идентичны.

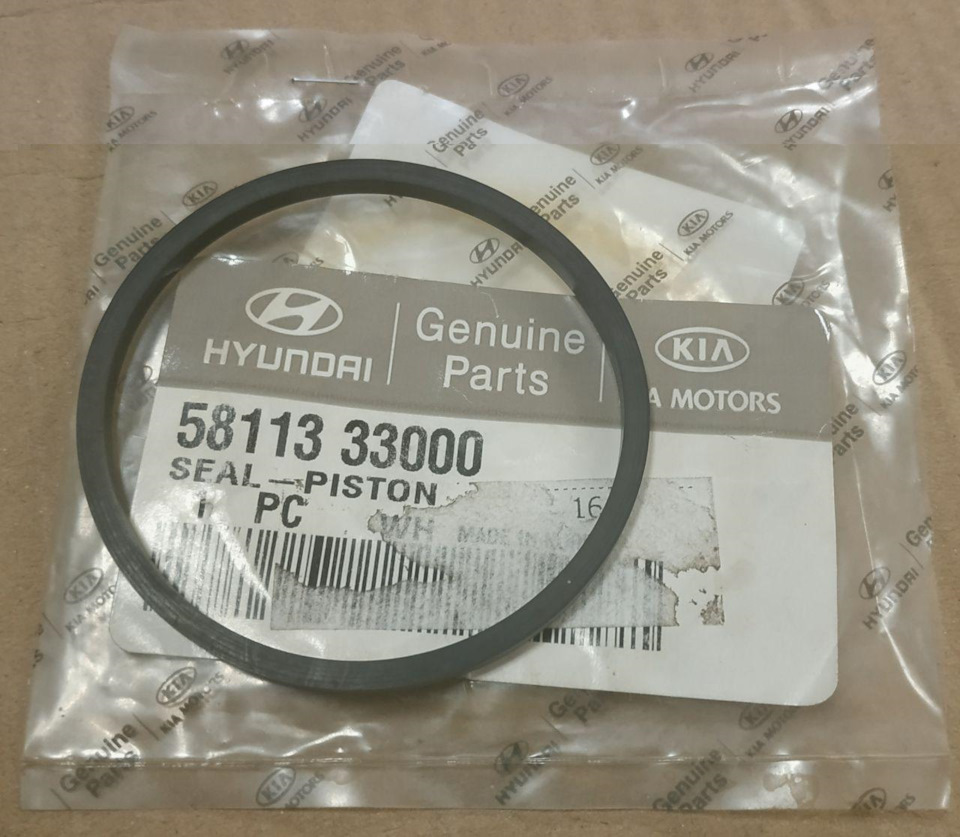

Выбор очевиден — ставим комплект HYUNDAI / KIA / MOBI — 5811333000 и HYUNDAI / KIA / MOBI — 5811433000.
Ремкомплект тормозного суппорта. Состав набора, применение, производители
Любой водитель знает, что тормозная система автомобиля всегда должна быть в порядке. Одним из основных ее элементов является суппорт. Необходимо постоянно поддерживать его в исправном состоянии, для чего используется соответствующий ремкомплект.
Зачем нужен тормозной суппорт
Задача суппорта состоит в прижимании тормозных колодок к диску, обеспечивая процесс торможения. Соответственно, от его исправности во многом зависит эксплуатация всей системы.
Когда водитель нажимает на тормозную педаль, жидкость, находящаяся в системе, с помощью поршня главного цилиндра и трубок воздействует на поршневые группы переднего и заднего суппортов. Под их воздействием суппорт начинает двигать колодки по направлению к тормозному диску, чем обеспечивается процесс торможения.
Симптомы неисправности и причины ремонта суппорта
Как определить поломку тормозной системы, и в частности, износ суппорта? Все довольно просто. В процессе эксплуатации колодки и вся тормозная система естественным образом изнашивается. Если в районе суппорта со временем появился скрип или тонкий визг во время торможения — это первый звоночек водителю о том, что нужно провести диагностику. При неисправном суппорте зачастую колодки становятся не параллельно диску, а наискось, задевая его поверхность.
Дополнительной и и распространенной причиной износа суппорта может быть прохудившийся пыльник, из-за чего грязь или пыль попала внутрь. Другой аналогичный вариант — попавшая внутрь ржавчина.
Снятый тормозной суппорт
Для устранения перечисленных проблем используется ремкомплект суппорта. В его состав входят расходные материалы, с помощью которых можно устранить эти неисправности. Поэтому для ремонта суппорта необходимо обязательно купить соответствующий ремкомплект.
Осмотр необходимо проводить не реже одного раза в месяц. Вместе с суппортом нужно проверять уровень тормозной жидкости, а также износ колодок.
Ремкомплект тормозного суппорта
Ремкомплект суппорта — это набор мелких запасных и расходных частей, необходимых для проведения ремонта указанного элемента. В зависимости от марки автомобиля, а также производителя комплекта в него могут входить различные элементы. Однако чаще всего в него входят:
При выборе того или иного набора необходимо руководствоваться информацией, которая представлена в документации к вашему автомобилю. Там вы найдете точную информацию о том, какие запасные части используются в тормозной системе. Если такой информации нет, можно поинтересоваться в интернете или непосредственно у продавцов-консультантов. Главное, чтобы при покупке они давали гарантию и возможность возврата комплекта в случае, если он не подойдет.
Ремонт тормозного суппорта
Устройство, обслуживание и ремкомплект тормозного суппорта
Чтобы отремонтировать суппорт его понадобится снять. Сначала следует демонтировать колесо и снять прижимную пружину, для этого используют обычную отвертку. Как правило, в месте соединения скапливается грязь и пыль, которую надо убрать. После этого нужно заблокировать магистральный патрубок, делается это с помощью зажима, и отсоединить тормозную магистраль. Будьте осторожны, чтобы не пролить тормозную жидкость. Для этого нужно закрыть цилиндр болтом с резьбой, которая подходит для данного отверстия. Затем надо открутить колпачки, и снять кожух суппорта. Перед вами предстанут тормозные колодки. Проверьте их изношенность. В случае необходимости — замените.
Несколько слов о ремкомплекте и его использовании. Обычно в него входят резинки и смазки. Как правило, смазок две. Первая — для направляющих, вторая — для поршня. Суппорт необходимо разобрать, удалить с него грязь, пыль и ржавчину. Это касается как его поверхности, так и пазов. Для этого используются слесарные инструменты, щетки, при необходимости компрессор. То есть, корпус должен чистым.
Прежде чем вставить поршень в суппорт, его необходимо смазать соответствующей смазкой. В процессе ремонта замените все имеющиеся резинки на новые из ремкомплекта, предварительно удалив старые.
Ремонт заднего тормозного суппорта
С пыльником выполняем ту же операцию — смазку и установку. После чего устанавливаем новый поршень. Далее следует замена амортизатора направляющей. Потом нужно зачистить отверстия для направляющих и удалить старую смазку. Далее смазываем посадочные места пыльников и устанавливаем их. Нужно смазать направляющие и соединить со скобой. То есть, необходимо заменить все резинки, которые были в наборе.
Производители и цены ремкомплектов суппорта
Еще раз повторимся, что для каждой машины существуют индивидуальные ремкомплекты суппорта. Кроме этого, на сегодняшний день существует много производителей расходных материалов. Остановимся на наиболее популярных.
Цена на ремкомплект также будет существенно отличаться в зависимости от марки автомобиля и производителя расходных материалов. Стоимость может находится в пределах от 250 до 3500 рублей. Хотя в настоящее время цены колеблются очень динамично, поэтому перед покупкой уточняйте актуальную стоимость.
ремкомплект суппортов (для чего разная смазка?)
скажу сразу — корова не моя, спер с Дрома. Но, думаю, многим (как и мне) будет интересно.
Тем кто прикупил ремкомплект для ремонта передних тормозных цилиндров и удивился наличию нескольких пакетиков со смазкой…
Пришел ремкомплект — заказал код 01463-ST7-R00
Вроде все понятно, вроде все на месте необходимое…
Порадовали пакетики со смазкой — трех цветов, чтобы даже дибил не перепутал видимо.
Три пакетика:
1) C розовой смазкой. Применимость «DUST COVER OF CALITER. CAP OF MASTER CYLINDER»
2) С оранжевой смазкой. Применимость «PIN MOVING PORTION»
3) С прозрачной смазкой, без обозначения куда его применять, на пакетике лишь написано KS 62M.
значится п.1 — ту что розовая «DUST COVER OF CALITER. CAP OF MASTER CYLINDER» — в пыльник поршня т.к. по мануалу туда написано RUBBER GREASE и на пакетике со смазкой написано RUBBER GREASE… Вобщем только в пыльник. Тут вроде понятно.
значится п.2 — оранжевую «PIN MOVING PORTION» — для смазки направляющих суппорта (пальцев, обозначенных PIN A и PIN B по сервисному мануалу).
оставшийся п.3 — KS62M прозрачный (силикон) — под противоскрипные пластины тормозных колодок и в месте прилегания поршня к противоскрипным пластинам и (или) колодкам И на уплотнительное кольцо поршня.
Что входит в ремкомплект переднего тормозного суппорта
Привет автолюбитель. Сегодня я покажу, как своими руками используя ремкомплект переднего тормозного суппорта восстановить неисправную тормозную систему. Восстанавливать будем суппорт от автомобиля Мицубиси Спейс Вагон. Ремкомплект тормозного суппорта нужен в первую очередь для того, что бы заменить деформированные подвижные части этого механизма.
А второе его предназначение это наиболее оптимальное решение по критерию цена – качество по сравнению с покупкой нового суппорта.
Новый суппорт стоит в разы дороже ремкомплекта. Конечно если скоба суппорта треснула, то я бы посоветовал приобрести однозначно новый или на крайний случай б/у суппорт.
Снятие тормозного суппорта
Для того, что бы заменить изношенные детали на детали из ремкомплекта тормозного суппорта необходимо отсоединить суппорт от ступицы, а для этого надо:
1. Поддомкратить автомобиль.
2. Снять колесо.
3. Открутить нижний болт крепления корпуса суппорта к скобе суппорта.
На фото корпус суппорта уже снят, но стрелкой показано место, где находится болт, который необходимо открутить.
После того, как болт откручен корпус суппорта необходимо поднять вверх для того, что бы освободить тормозные колодки.
4. Снять тормозные колодки.
Не забываем, что сверху и с низу где вставляются колодки находятся фиксаторы (п-образные выгнутые пластинки), снимаем их тоже, их необходимо будет поставить обратно, когда будем устанавливать суппорт обратно.
5. Ослабить (немного открутить) тормозной шланг.
6. Открутить второй болт крепления корпуса суппорта к скобе суппорта.
7. Снять корпус суппорта со скобы и открутить от него тормозной шланг суппорта.
Как вы понимаете со шланга начнет литься тормозная жидкость, поэтому наденьте пробочку подходящего размера.
Обычно такие пробочки используются на бутылочках от лекарств.
Если капелька просачивается поставьте снизу бутылку от тормозной жидкости.
Важно: Постоянно контролируйте расширительный бачок с тормозной жидкостью во время проведения всего процесса ремонта. Бачок должен быть всегда полный.
8. Открутить два болта, один снизу второй сверху самой скобы суппорта, которая крепиться к поворотному кулаку.
На этом демонтаж суппорта с автомобиля закончен. Вынимаем тормозной поршень из цилиндра, вынимаем уплотнительное резиновое кольцо тоже из цилиндра.
Также в тормозном цилиндре в его верхней части будет находиться стопорное кольцо которое крепит пыльник тормозного поршня к корпусу суппорта.
Если суппорт в плохом состоянии его можно там и не увидеть сразу — но стопорное кольцо должно там быть, вынимайте его тоже. В итоге у вас должно получиться что то подобное:
На этом снятие суппорта с автомобиля закончено.
Кстати установка ремкомплекта заднего тормозного суппорта будет аналогична приведенным выше действиям.
В ремкомплект тормозного суппорта должно входить
1. Поршень тормозного суппорта.
2. Уплотнительное кольцо.
3. Пыльник тормозного поршня.
4. Стопорное кольцо.
5. Два пыльника направляющих болтов суппорта.
6. Резиновые колпачки на штуцер (не всегда).
7. Смазка для цилиндра и направляющих.
8. Несколько штуцеров разного диаметра (не всегда).
Выбрать ремкомплект тормозного суппорта переднего или ремкомплект тормозного суппорта заднего задача не сложная, но отнестись к ней надо достаточно внимательно, так как на один и тот же автомобиль выпускается несколько видов тормозных поршней отличающихся по диаметру и длине.
Оптимальный вариант не ошибиться, это снять старый тормозной поршень и по нему заказать ремкомплект тормозного суппорта.
Если в комплекте имеется новый штуцер прокачки, то поставьте его, если нет, то открутите старый, почистите его и установите обратно.
Далее необходимо разобраться со скобой суппорта, ведь ее надо, привести в нормальное состояние. Проделываем со скобой те же манипуляции по очистке пазов, как и с цилиндром корпуса суппорта.
Чистим, зачищаем и т.д., что бы новые пыльники направляющих болтов не вылетели в последствие со своих мест.
Все делается по аналогии установки пыльника поршня суппорта.
Когда ремкомплект переднего тормозного суппорта установлен на свое место, можно приступать к возврату суппорта на свое место в автомобиле.
Установка суппорта
Первым делом устанавливаем на свое место скобу суппорта, затем устанавливаем тормозные колодки, не забываем поставить фиксаторы тормозных колодок. Обычно это проходит просто, но бывает, так что фиксатор немного подогнулся и начинает «Выкаблучиваться» (колодка не хочет становиться на свое место).
Просто выровняйте фиксатор и все получиться. Все болты, которые вкручиваете обратно, очистите от грязи и в обязательном порядке нанесите на резьбу смазку, я обычно пользуюсь графитовой смазкой, ну если уж ни чего нет, то хоть солидол нанесите на резьбу.
Поверьте, смазанный болт гарантировано лишает вас дальнейших проблем с откручиванием даже через 2 года.
Теперь проверьте еще раз расширительный бачок тормозной жидкости на наличие в нем тормозной жидкости и при необходимости долейте жидкость. Затем закручиваем от руки тормозной шланг на суппорт, что бы жидкость перестала течь.
Первым поставьте верхний направляющий болт, закрутите его и дожмите тормозной шланг гаечным ключом. Затем предстоит процедура требующая внимания немного побольше.
Дело в том, что поршень из ремкомплекта тормозного суппорта у нас задвинут до упора в цилиндр и для того, что бы он вышел придется жать на педаль тормоза.
Вы можете заметить, что ни каких проблем здесь нет, жми на тормоз и поршень сам упрется в тормозные колодки, и дальше естественно не пойдет. Оно действительно так, но есть одно «Но».
Если пыльник поршня стал криво, то его может разорвать или просто вырвать из паза поршня или цилиндра — а это уже проблема, которой быть не должно. Поэтому подымаем к верху корпус суппорта, не выкручивая верхний болт.
Потом аккуратно начинаем жать на педаль тормоза, так что бы поршень выдвигался плавно из цилиндра.
Самое главное, не выдвинуть поршень очень далеко, т.к. может получиться так, что поршень не даст стать на свое место корпусу суппорта, когда вы начнете его опускать на свое место, а обратно его уже не всунуть (стучать и бить — это не метод).
Все это надо для того что бы проверить нормально ли стал пыльник поршня суппорта и если кое где есть залом или «прикус», это можно исправить тонкой отверткой просто поправив его.
Если все же поршень выдвинулся далеко можно считать, что установка суппорта прошла, но не совсем удачно. Поправить пыльник поршня все же можно, если его не порвало. Останется только отсоединять суппорт от тормозного шланга, а потом вдавить поршень обратно.
Повторность в проверке заломлен ли пыльник не требуется.
Можно смело собирать весь суппорт и приступать к прокачке тормозов. Вот только после этого можно опускать корпус суппорта на свое место и закручивать второй направляющий болт.
Не забываем смазать абсолютно все болты, которые были выкручены. Ремкомплект тормозного заднего суппорта устанавливается так же, как и переднего.
На этом все, удачи на дороге.
C уважением автор блога: Doctor Shmi
Ремонт тормозного суппорта. Ремкомплект.
Пришёл момент, когда появилась необходимость перебрать суппорт. Симптомы простые, цилиндрик очень плохо ходил и постоянно прижимал колодки не отводя их назад.
Если у вас появилась такая же необходимость, то следуйте советам и у вас всё получится.
Для начала нужно снять колесо и открутить верхнюю часть суппорта. Это очень просто, для этого понадобится шестигранник «на 8», им нужно открутить нижний болт.
Открутив, поднимаем верхнюю часть вверх и снимаем колодки — вытаскиваем прижимы и вытаскиваем колодки, чтоб они нам не мешали.
Верхнюю часть суппорта не нужно откручивать, суппорт просто снимается с неё. Потянув суппорт в сторону вы сами в этом убедитесь.
Теперь суппорт висит только на тормозном шланге. Для замены ремкомплекта нам нужно вытащить тормозной цилиндрик, и чтоб сделать это без проблем, поступаем следующим образом. Садимся в автомобиль и давим на педаль тормоза до тех пор, пока цилиндрик сам не выдавится из суппорта.
Выдавленный суппорт повиснет на резиновом пыльнике, после чего его с лёгкостью можно снять руками. Самое главное, это чем-то передавить тормозной шланг, чтоб не вытекла вся тормозная жидкость. Далее откручивает от суппорта тормозной шланг. Всё, суппорт снят!
Зажимаем суппорт в тисках и продолжаем разбирать дальше. Снимаем пыльник.
Вытаскиваем резиновое колечко.
Если цилиндрик начала хавать коррозия, то берём нулёвку и аккуратно зачищаем места с ржавчиной.
Берём новый ремнабор суппорта, достаём из него уплотнительное колечко и вставляем его в суппорт
Резиночку нужно смазать обязательно! Иначе ей придёт капец. Смазать можно тормозной жидкостью или литолом. Не жалейте смазки, но и не переборщите.
Далее берём цилиндрик и берём пыльник. Смазываем цилиндрик и надеваем пыльник на цилиндрик. Смотрине на фото, с какой стороны нужно надеть пыльник на цилиндр!
После того, как надели пыльник, протяните его на противоположный край цилиндрика, чтоб часть пыльника выступал за цилиндрик.
Теперь получившуюся «конструкцию» берём в руки и вставляем выпиравшую часть пыльника в суппорт.
Главное, чтоб цилиндрик входил без перекосов. И если он совсем не хочет лезть, то лучше его вытащить и попытаться снова. У меня это получилось с третьего раза. Тут главное почувствовать, идёт цилиндрик или он начал застревать. Понадобилось небольшое усилие и через мгновение цилиндрик с небольшим упорством прошёл резиновое уплотнительное кольцо.
Ставим пыльники на направляющие суппорта и устанавливаем суппорт в обратном порядке. Не забываем смазывать все движущиеся и закручивающиеся детали!
D4648 (SEINSA AUTOFREN) РЕМКОМПЛЕКТ СУППОРТА на одну сторону.
GA5R33691 (MAZDA) ШТУЦЕР ПРОКАЧКИ ТОРМОЗНОЙ
Цилиндрик подходит от волги 3110 =)
