Блок предохранителей и реле, что к чему?
Всем здрасте. Речь пойдет о блоке, который расположен в моторном отсеке.
На данный момент мне необходимо точно знать какие реле и предохранители к чему идут. Надписи на крышке блока стерты практически полностью. Машина лаурель 34 кузов, 4WD. Блок малость отличается, если сравнивать с тем что в заднеприводных.
Обшарив интернет, я вот что нашел:
HORN – Звуковой сигнал
FOG LAMP – Противотуманные фары
CORN LAMP – Дополнительное боковое освещение
MOTOR FAN – Электровентилятор охлаждения двигателя
ABS – Антиблокировочная система тормозов
MOTOR FAN – Электровентилятор охлаждения двигателя
BLOWER MOTOR – Мотор отопителя салона
MAIN – Главный предохранитель
ALT – Генератор
TAIL LAMP – Габаритные огни
ЭТО КТО? — На этом месте, в блоке заднеприводных с34, стоит HORN. (есть подозрение, что это предохранитель на полный привод)
FICD – Стартер
INHIBIT – Блокировка пуска в положении АКПП 1, 2, D, R
AIR CON – Кондиционер
1. HEAD L LH – Левая фара
2. HEAD L RH – Правая фара
3. TAIL LAMP – Габаритные огни
4. HORN – Звуковой сигнал
5. FOG LAMP – Противотуманные фары
6. ALT S – Предохранитель регулировки напряжения генератора; Система зарядки АКБ
7. INJ – Инжектор; Форсунки
8. ENG CONT – Система управления двигателем; Контроллер впрыска; Клапан холостого хода
9. P/WDW – Электростеклоподъемники
10. IGN SW – Замок зажигания
11. ABS – Антиблокировочная система тормозов
За основу для рассмотрения обозначений была взята не родная крышка, т. к. повторюсь, на родной ничего толком не осталось.
Сразу напишу, что все что я тут понаписал не достоверно, что в интернете нашел, то и написал. К некоторым реле или предохранителям приписанно несколько значений, т.к. в интернете нашел несколько мнений по этим предохранителям, большинство обозначений выписано из книги по ремонту и обслуживанию Nissan laurec c35.
Было бы неплохо если б знающие ребята написали бы что неправильно а что правильно, т. к. мне оч нужно точное обозначение. Заранее спасибо!
Расшифровка содержимого блоков предохранителей NF
Всем привет!
Сегодня вышел из строя сигнал. Искал его под крышкой и не нашел. Потом методом догадки я понял, что это хорн). Замена преда не помогла. Завтра к электрику. Может кому пригодиться, не только для нф походу.
SPARE 15А (Резервный)
ETACS 10А Блок управления электронными системами кузова ВСМ, блок управления люком, хромированное зеркало с электронным управлением
EPS 10А Блок ЕРЗ. реле вентилятора, датчик влажности
C/LIGHTER 20А Прикуриватель, выход питания
TAIL RH 10А Лампы освещения, правая сторона: лампа освещения номерного знака, задний комбинированный фонарь, фара, лампа освещения перчаточного ящика
TAIL LH 10А Реле передней противотуманной фары, левая сторона: лампа освещения номерного знака, задний комбинированный фонарь, фара
IONIZER 10А Реле омывателя фары
H/LP 10А Блок управления DRL, реле фары, AQS и датчик внешней среды, реле нагревателя РТС
WIPER 25А Стеклоочистители и омыватель
A/CON 10А Блок управления кондиционером
A/BAG 15А Блок управления SRS, выключатель подушки безопасности пассажира
P/OUTLET 20А Переднее гнездо для вспомогательного оборудования, задний разъем питания
D/CLOCK 10А Цифровые часы, аудиосистема, блок управления стопором включения передачи автоматической трансмиссии, привод наружного зеркала и складывания зеркала. ВСМ, аудиосистема
SAFETY PWR 25А Блок безопасности окон
ATM KEY LOCK 10А Блок управления стопором включения передачи автоматической трансмиссии
P/WDW RR LH 25А Основной выключатель сервопривода стекол, выключатель сервопривода стекла левого заднего окна
P/WDW RH 30А Основной выключатель сервопривода стекол, выключатель сервопривода стекла правого окна
P/AMP 20А Усилитель аудиосистемы
DR LOCK 20А Реле запирания/отпирания дверей
HAZARD 10А Реле аварийной сигнализации
P/SEAT RH 30А Ручной переключатель управления сервоприводом сидения (правым)
A/BAG IND 10А Приборная панель
T/SIG 10А Реле сигнала поворота
CLUSTER 10А Блок управления электронными системами кузова ВСМ, панель приборов, датчик угловой скорости, выключатель электронной системы курсовой устойчивости (ЕЗР), нагреватель сиденья
AGCS 10А Система автоматической регулировки усиления
START 10А Пусковое реле
PEDALADJ 15А (Резервный)
ECS/RR FOG 15А Реле задней противотуманной фары
T/LID OPEN 15А Реле крышки багажника, выключатель дверцы отсека топливозаправочной горловины и крышки багажника
S/HTR 15А Выключатель обогрева сиденья
P/SEAT LH 30А Ручной переключатель управления сервоприводом сидения
SPORT MODE 10А Выключатель спортивного режима, катушка ключа
MIRR HTD 10А Блок управления кондиционером воздуха, электродвигатель привода механизма управления и складывания наружных зеркал
POWER CONNECTOR 1 15А Аудиосистема
POWER CONNECTOR 2 15А Блок управления электронными системами кузова ВСМ, цифровые часы, панель приборов, блок управления кондиционером, лампа освещения салона
ABS.1 40 А Блок управления ABS/ESP многофункциональный диагностический разъем
ABS.2 20 А Блок управления ABS/ESP многофункциональный диагностический разъем
I/Р В+1 40 А Предохранители 23, 24, 30. 31, 32, 33, 34. 35
RRHTD 40 А Реле устройства для предотвращения запотевания стекол
BLOWER 40 А Реле вентилятора
P/WDW 40 А Реле окна с сервоприводом стекла, предохранитель 16
IGN.2 40 А Реле стартера, замок зажигания (IG2, START)
ECU RLY 30 А Реле блока управления двигателем
I/P B+2 30 А Разъем питания 1/2, предохранители 21, 22
IGN.1 30 А Замок зажигания (ACC, IG1)
ALT 150 А Плавкий предохранитель (ABS. 1, ABS. 2. RR HTD, ОБДУВАТЕЛЬ)
HORN 15 А Реле звукового сигнала
TAIL 20 А Реле заднего фонаря
ECU 10 А Блок РСМ
IG1 10 А Блок управления трансмиссией дизельного двигателя
DRL 15 А Реле сирены, блок управления DRL
FRFOG 15 А Реле передней противотуманной фары
A/CON 10 А Реле кондиционера
F/PUMP 20 А Реле топливного насоса
DIODE — (Резервный)
ATM 20А Реле управления ATM, блок управления трансмиссией
STOP 15А Переключатель стоп-сигнала
H/LP LO RH 15А (Резервный)
S/ROOF 15А Блок управления люком
H/LP
WASHER 20А Электродвигатель привода омывателя фар
H/LP HI 20А Реле фары (дальний свет)
ECU 10А Блок управления трансмиссией дизельного двигателя, генератор
SNSR.2 10А Кислородный датчик, реле топливного насоса
SNSR.1 15А Датчик массового расхода воздуха, датчик положения коленчатого вала/распределительного вала, клапан управления маслом, SMATRA
SNSR.3 15А Реле кондиционера, реле вентилятора охлаждения, инжекторы
B/UP 10А Выключатель фонаря заднего хода, генератор импульсов, датчик скорости автомобиля
IGN COIL 20А Катушки зажигания, конденсатор
ECU (IG1) 10А Блок РСМ, генератор импульсов
H/LP LO 20А Реле фары (ближний свет).
ABS 10А Блок управления ABS/ESP. многофункциональный диагностический разъем
GLOW PLUG FUSIBLE LINK 80A Свеча предпускового подогрева, Воздушный обогреватель
PTC HEATER #1 FUSIBLE LINK 50A Реле обогревателя РТС 1
PTC HEATER #2 FUSIBLE LINK 50A Реле обогревателя РТС 2
PTC HEATER #3 FUSIBLE LINK 50A Реле обогревателя РТС 3
FUEL FILTER HEATER FUSIBLE LINK 40A Обогреватель топливного фильтра
GLOW PLUG RELAY — Реле свечи предпускового подогрева
PTC HEATER RELAY#1 — Реле обогревателя РТС 1
PTC HEATER RELAY#2 — Реле обогревателя РТС 2
PTC HEATER RELAY#3 — Реле обогревателя РТС 3
FUEL FILTER HEATER RELAY — Реле обогревателя топливного фильтра
Полный БК, HORN OBC Relay (хорн реле), звуковой сигнал.
Полный БК я установил давно. До этого были электронные часы и термометр.
Для того, чтобы БК работал, необходимо наличие проводки под него. Под торпедой это жгут проводов с почти полностью заполненной фишкой (26 пинов), при необходимости, нужно добавить в проводку от двух до четырех проводов, у всех по разному, зависит от проводки заложенной в машину.
И второе, это четырёх контактная, ромбовидная фишка, зелёного или чёрного цвета. Находится под блоками, под задним сиденьем. У меня она чёрного цвета.
Правильно подключить БК, это подать на него питание через реле (HORN OBC Relay).
Реле направляет сигнал на клаксон, который установлен под лобовым стеклом, со стороны моторного отсека.
При правильно введенном коде сирена отключается. Не плохое дополнение к безопасности!
В свое время я не нашел хорн реле. Пошел по альтернативному пути, и подал питание на БК через предохранитель на 15 А. Я соединил между собой два провода, красный и красно-фиолетовый с жёлтыми мазками.
Это решение было временным, я хотел подключить БК правильно и вместе с сиреной под стеклом. Не давно, снял с машины которая была в разборе и сигнал и хорн реле. Повезло!
В выходные исправил подключение БК. Убрал свой колхоз и поставил реле, также установил сирену. Проводка на сирену в моей машине была. Фишка серого цвета, двух контактная. Была прикреплена к планеке, в районе фишки подключения трапеции стеклоочистителя.
Сам сигнал установил справа, на место крепления трапеции стеклоочистителя, если авто с правым рулём. Протянул провод подключения на правую сторону, его хватает как положено. Хорн реле установил на ее законное место, за блоками под задним сиденьем.
После сделал пробный тест. Трижды не верно ввел код и сработала сирена. Теперь я спокоен. БК установлен и подключен правильно и с полным комплектом.
horn relay
Смотреть что такое «horn relay» в других словарях:
Horn antenna — Pyramidal microwave horn antenna, with a bandwidth of 0.8 to 18 GHz. A coaxial cable feedline attaches to the connector visible at top. This type is called a ridged horn; the curving fins visible inside the mouth of the horn increase the antenna… … Wikipedia
Microwave radio relay — is a technology for transmitting digital and analog signals, such as long distance telephone calls and the relay of television programs to transmitters, between two locations on a line of sight radio path. In microwave radio relay, radio waves… … Wikipedia
Spinal cord horn — Three spinal cord horns are visible in cross sectional views of the spinal cord: dorsal horn, ventral horn, and the lateral horn (or intermediolateral horn). Each is composed of gray matter, meaning that the horns comprise mostly neuronal and… … Wikipedia
Martin Horn — Medal record Track and field (athletics) Competitor for Germany Paralympic Games Bronze … Wikipedia
реле включения звукового сигнала — — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999 г.] Тематики электротехника, основные понятия EN horn relay … Справочник технического переводчика
nervous system, human — ▪ anatomy Introduction system that conducts stimuli from sensory receptors to the brain and spinal cord and that conducts impulses back to other parts of the body. As with other higher vertebrates, the human nervous system has two main… … Universalium
Parabolic antenna — A parabolic satellite communications antenna at Erdfunkstelle Raisting, the biggest facility for satellite communication in the world, in Raisting, Bavaria, Germany. It has a Cassegrain type feed. A parabolic antenna is an antenna that uses a… … Wikipedia
Nucleus — 1) In cell biology, the structure that houses the chromosomes. 2) In neuroanatomy, a group of nerve cells. * * * 1. In cytology, typically a rounded or oval mass of protoplasm within the cytoplasm of a plant or animal cell; it is surrounded by a… … Medical dictionary
Ethiopia — /ee thee oh pee euh/, n. 1. Formerly, Abyssinia. a republic in E Africa: formerly a monarchy. 58,732,577; 409,266 sq. mi. (1,060,000 sq. km). Present boundaries include Eritrea. Cap.: Addis Ababa. 2. Also called Abyssinia. an ancient region in NE … Universalium
Djibouti — Djiboutian, adj., n. /ji booh tee/, n. 1. Formerly, French Somaliland, French Territory of the Afars and Issas. a republic in E Africa, on the Gulf of Aden: a former overseas territory of France; gained independence 1977. 434,116; 8492 sq. mi.… … Universalium
Fiber — The parts of plants that cannot be digested, namely complex carbohydrates. Also known as bulk or roughage. Complex carbohydrates from plants are rich in starch and fiber. Examples of plants that provide complex carbohydrates (fiber) are fresh… … Medical dictionary

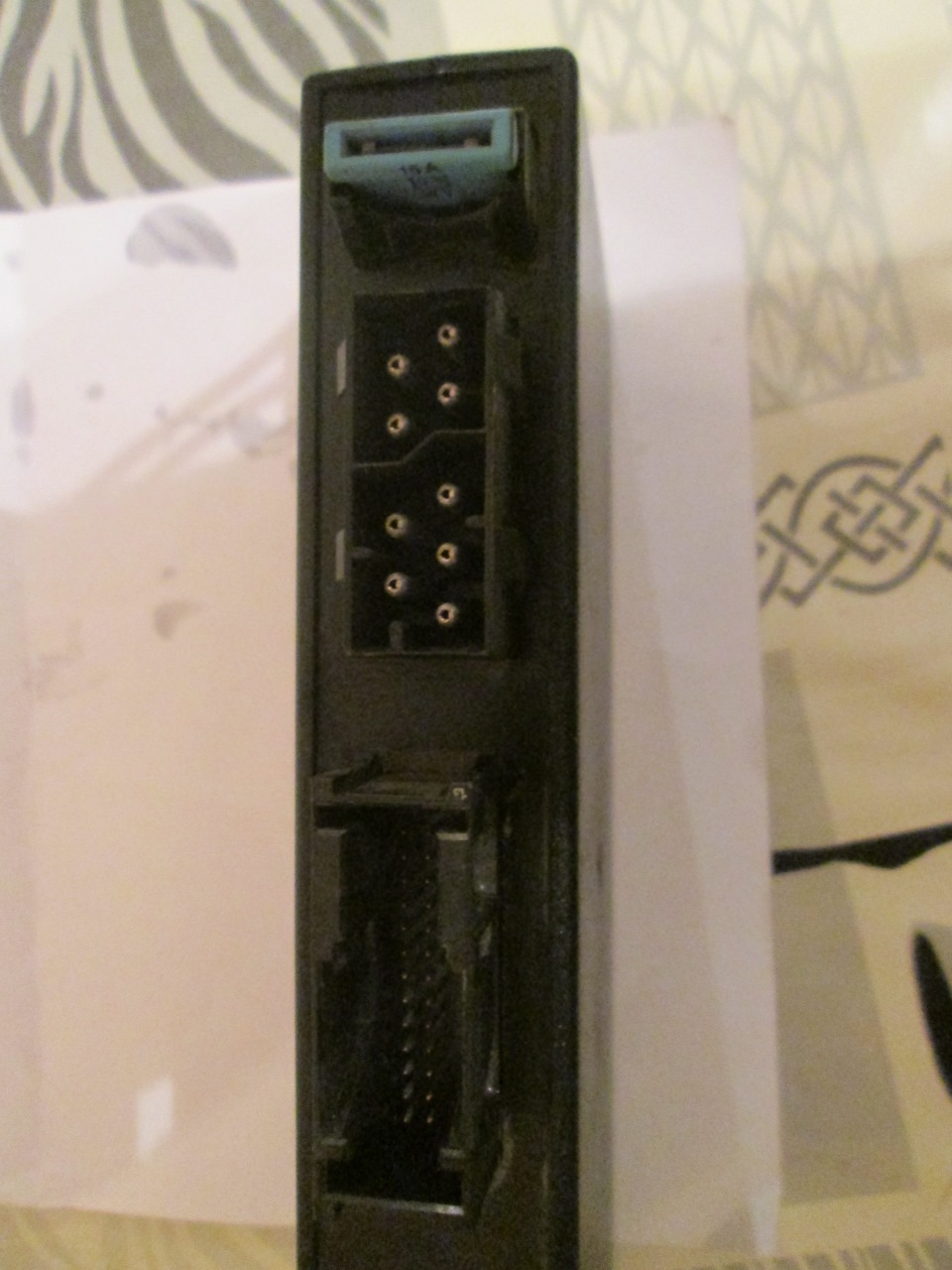

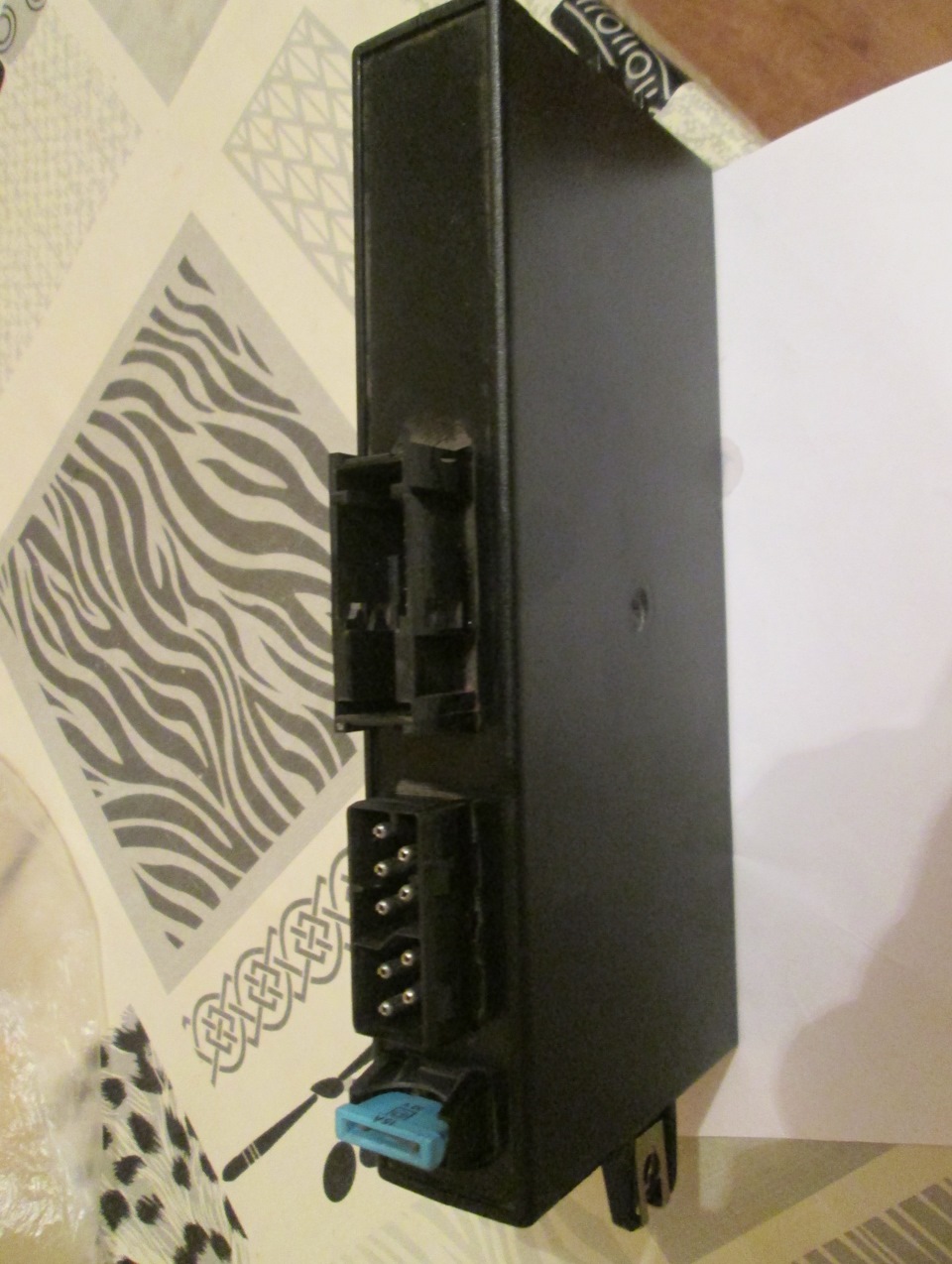

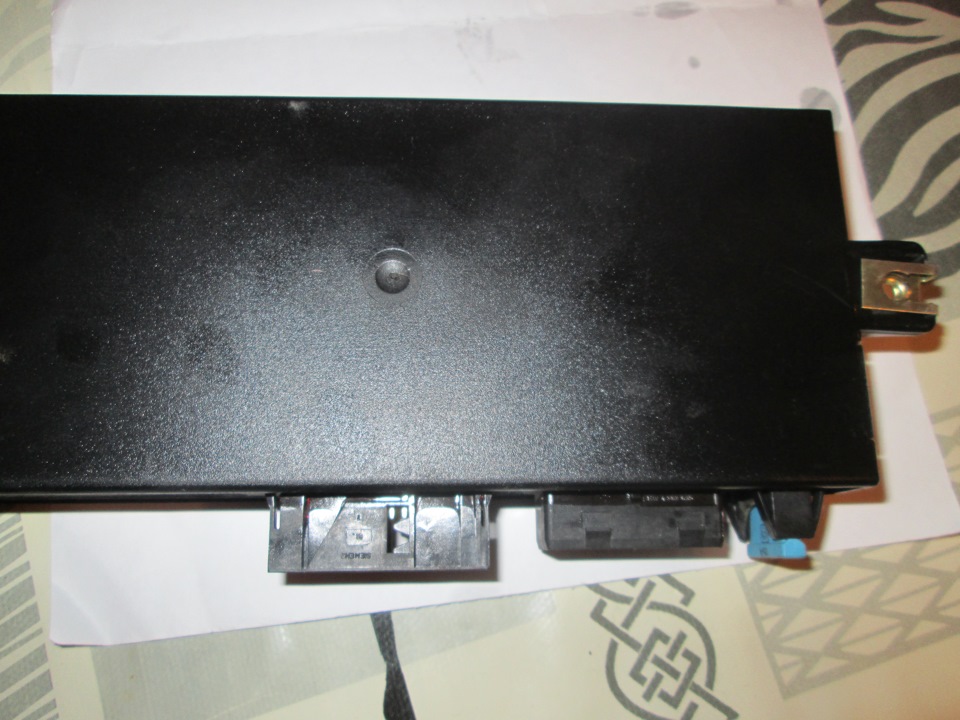

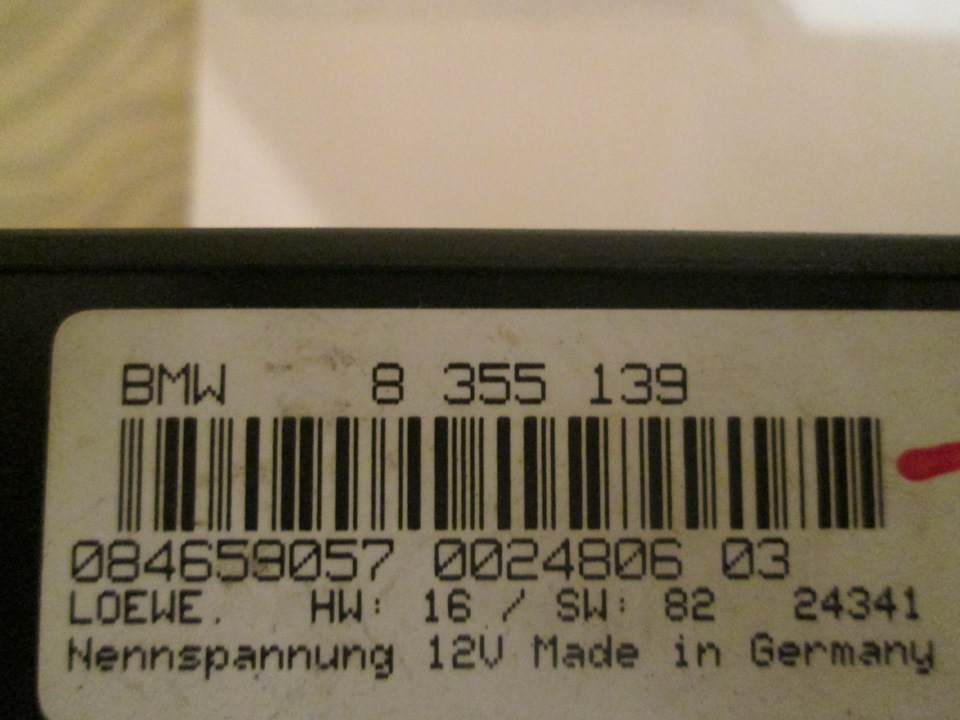

Что за релюха?
Ребят подскажите это случаем не хорн реле? Стояла в е32!
Комментарии 16
Не, уже выяснили — блок штатной сигнализации и можно использовать в качестве хорн реле для БК…
Это точно родной блок сигнализации, использовал его как раз вместо хорн реле, отлично все работает. У меня в БЖ есть отчет по установке.
Спасибочки-почитал твой мануальчик!
+1 за сигналку, хорнреле меньше в два раза почти, и у него штекер под изогнутую фишку
Дак что не подойдет? тут ведь тоже под изогнутую?
я не говорил что не подойдет!
у меня тоже такой блок и отлично все работает ))
Похоже это блок который управляет центрзамком, стеклоподъемниками, посветкой в салоне…у меня похожий на твой погорел((
на стеклоподъемники вроде две фишки под мелкие»пины» а тут и крупные есть похожие на штекер хорн реле для бк
Спасибо большое а то человек присылал недостающие компоненты для бк, просил его положить хорн реле но в е34 оно вроде под одну зеленую фишку вот и засомневался
Хорн реле выглядит по другому. Но я слышал что есть еще один штатный блок, который заменяет хорн реле. Возможно это он. Разъем с толстыми штырями похож.
Спасибо! Вот человек пишет что это блок сигнализации и вроде как должен подойти
Это блок штатной сигнализации, можно использовать вместо хорн реле (эта часть у них одинакова) штекер подходит
