16 — Доработка «дворников»
1 — Не устраивал меня прерывистый режим работы стеклоочистителя.
2 — Стал искать разные варианты (к огромному сожалению, уже готовые варианты вроде программируемого реле, у нас найти не возможно …)
3 — В БЖ у одного хорошего Человека, нашёл вот ТАКУЮ ЗАПИСЬ.
((( всё хорошо, да вот только релюшка оказалась у меня другая)))
1. Вскрываем реле.
2. Смотрим на плате, где подсоединен контакт входного разъема «j». Это точка № 1 для подпайки.
3. Находим на плате резистор, который одним концом соединен с контактом «j» (естественно, через проводники печатной платы) и находим, куда подсоединен второй конец этого резистора. Это точка № 2 для подпайки.
4. К токе № 1 подпаиваем провод и выводим его наружу корпуса реле.
5. К точке № 2 подпаиваем резистор номиналом около 2,2 кОм.
6. Ко второму концу этого резистора 2,2 кОм подпаиваем провод и выводим наружу корпуса реле.
7. Закрываем реле.
8. К выведенным из корпуса реле проводам подсоединяем переменный резистор номиналом от 10 кОм и выше.
Тем самым, фактически параллельно штатному резистору на плате реле (от сопротивления которого зависит пауза) создается дополнительная цепь с регулируемым сопротивлением.
Чем больше сопротивление переменного резистора, тем в больших пределах регулировка по верхнему пределу. Я поставил переменный проволочный резистор на 22 кОм.
Постоянный резистор 2,2 кОм определяет минимальное значение паузы. Он у меня подобран опытным путем из тех соображений, что при выведении переменного резистора на «0», стеклоочиститель работает практически без паузы.
При обрыве этой дополнительной цепи стеклоочиститель будет работать со штатной паузой. При КЗ дополнительной цепи также ничего страшного не произойдет — просто стеклоочиститель начнет работать с минимальной паузой.
Обращаю внимание, что номиалы резисторов даны для реле 932.3747.
Для реле 524.3747 принцип, как мне кажется, остается, а вот про номиналы сказать ничего не могу — не проверял.
Проверяется все в работе элементарно без авто. Подсоединяешь к контакту «15» плюс 12 В, к контакту «31» — минус 12 В. Как только соединяешь контакт «j» с плюсом — реле начиает отчетливо щелкать, индицируя и период включения, и период паузы.
Cтандартные автомобильные реле. Схемы и некоторые варианты применения
В этой статье я приведу несколько примеров реле применяемых в автомобилях, их отличия и некоторые варианты использования.
Отечественные реле и их характеристики:
90.3747-10 в пластмассовом корпусе без фланца крепления;
90.3747-в пластмассовом корпусе с фланцем крепления;
113.3747-в металлическом корпусе с фланцем крепления;
113.3747-10-в металлическом корпусе без фланца крепления;
111.3747-в металлическом корпусе с фланцем крепления;
111.3747-10-в металлическом корпусе без фланца крепления.
Силовые реле, импортные и отечественные, выполняют одинаковую функцию.
Основное их различие в качестве и коммутируемых контактах. Существуют реле с четырьмя и пятью контактами, но все реле имеют контакты обмотки, это 85 и 86 контакты.
В некоторых импортных реле между этими контактами устанавливают гасящие резисторы или диоды, а иногда и то и другое. Эти элементы используют для защиты управляющих цепей от перегрузок возникающих в момент размыкания цепи катушки реле.
На следующем рисунке изображено оригинальное реле, используемое в автомобиле Audi с встроенным гасящим резистором.
Если на корпусе реле изображен значок диода, значит при его включении необходимо соблюдать полярность на контактах управления. Часто эти диоды устанавливают в разъеме, (ответная часть – колодка или soket) в который вставляется реле.
Схема реле содержащее диод и подключение его обмотки:
При подаче напряжения на контакты управления реле срабатывает и замыкает или размыкает электрическую цепь силовыми контактами. Силовые контакты маркируются всегда как 30, 87 и 87а. 30-й контакт всегда присутствует в реле. Он, без подачи напряжения на контакты обмотки, постоянно замкнут на контакт 87а. Если на обмотку подан сигнал, то 30 контакт отключается от 87а и подключается к 87. 87а или 87 контакт могут отсутствовать, тогда реле будет работать только на включение или выключение (замыкание или размыкание) силовой цепи.
Необходимо внимательно следить за маркировкой контактов на реле, т.к. некоторые производители выпускают реле с не стандартным расположением контактов. На рисунке изображено реле фирмы BOSCH, другим расположением контактов. Контакты 30 и 86 поменяны местами.
Реле используют в тех случаях когда исполнительное устройство потребляет больший ток (до 30-40 ампер), чем способен выдать управляющий выход (потребление катушек реле как правило не превышает 200миллиампер). Примеры использования реле для коммутации различных устройств приведены в конце статьи.
Важно отметить, если реле долго эксплуатировалось при коммутации силовых цепей в предельных режимах, то искра проскакивающая при замыкании или размыкании контактов создает нагар между контактами и из-за этого возможно исполнительное устройство не будет работать или будет работать не корректно. Плохой контакт выделяет на себе тепло. При этом в силовых цепях может повышаться потребляемый ток (при плохом контакте ток электродвигателя или лампочки становится импульсно-пусковым), что влечет разогрев мест плохого контакта в коммутируемых цепях и как следствие оплавление пластмассовых деталей крепления контактов. При оплавлении деталей крепления, контакты смещаются и добавляется процесс искрения, что еще больше разогревает место контакта. На рисунке показан появляющийся нагар на контактах отечественного реле. Переключающий контакт отогнут для наглядности. Белые точки – пробой нагара искрой при подключении потребителя, через эти места ответный контакт может привариваться, оставляя подключенным потребитель.
Как наиболее надежные и доступные в продаже, себя зарекомендовали импортные реле под маркой Saturn и San Hold, применяются так же реле других производителей.
Напротив – отечественные реле неудовлетворительны по таким параметрам, как герметичность и износостойкость.
Важно так же покрытие выходных контактов и ответной части (разъема или сокета). Наиболее удачное покрытие контактов реле – лужение. Примеры окисляющихся контактов реле.
Варианты схемных решений подключения реле.
Схемы инверсии сигналов и управления нагрузкой.
Схемы инверсии сигналов могут применяться для инвертирования сигналов концевиков дверей или багажника при подключении к сигнализации или в других случаях.
Так же данные схемы могут использоваться для умощнения сигнала при подключении нагрузки управляемой дополнительным каналом сигнализации. При подключении соленоида замка багажника, управления дополнительным замком капота, дополнительных противотуманных фар, дополнительных звуковых сигналов или при подключении другого электро – оборудования, необходимо устанавливать защитный предохранитель в силовой цепи (+)12Вольт (правая схема).
Схема подключения центрального замка при дополнительно установленном активаторе (активаторах) к сигнализациям, не имеющим встроенных реле (интерфейса) центрального замка.
Схема блокировки двигателя с самоподхватом (самоблокировкой).
Для управления реле блокировки можно использовать секретную кнопку, пару геркон-магнит или штатный орган управления выдающий сигнал управления положительной полярности при включенном зажигании (например силовой сигнал на стеклоподъёмнике или обогрев заднего стекла). При управлении кнопкой или герконом, диод D2 не нужен. При управлении штатным органом для разблокировки, кнопка или геркон не нужны, диод D2 необходим.
Краткий обзор отечественных стандартных реле в корпусах как изображено ниже на фотографии.
Ниже будет приведена информация одного производителя, существуют другие производители и зарубежные аналоги. Для этой части статьи главное дать понять рядовому автолюбителю, что реле могут быть взаимозаменяемы, иметь разные схемы, разное количество контактов в зависимости от назначения.
Отечественные реле этой серии маркируют нормально замкнутый контакт как 88. В импортных реле этот контакт везде назван как 87а
Отличия и разнообразия номеров реле означает разные крепления, конструкция корпуса, степень защиты, напряжение управления катушкой, коммутируемые токи и прочие параметры. Иногда при выборе аналога необходимо учитывать некоторые параметры.
Типовые схемы реле. Цоколевка.
По схеме 1 выпускаются следующие 5-и контактные (переключающие) реле:
С управлением 12Вольт 90.3747, 75.3777, 75.3777-01, 75.3777-02, 75.3777-40, 75.3777-41, 75.3777-42
С управлением 24Вольт 901.3747, 901.3747-11, 905.3747, 751.3777, 751.3777-01, 751.3777-02, 751.3777-40, 751.3777-41, 751.3777-42
По схеме 1а с помехозащитным резистором:
С управлением 12Вольт 902.3747, 906.3747, 752.101, 752.3777, 752.3777-01, 752.3777-02, 752.3777-40, 752.3777-41, 752.3777-42
С управлением 24Вольт 903.3747, 903.3747-01, 907.3747, 753.3777, 753.3777-01, 753.3777-02, 753.3777-40, 753.3777-41, 753.3777-42
По схеме 2 выпускаются следующие 4-х контактные (замыкающие/включающие) реле:
С управлением 24Вольт 904.3747-10, 90.3747-11, 901.3747-11, 905.3747-10, 751.3777-10, 751.3777-11, 751.3777-12, 751.3777-50, 751.3777-51, 751.3777-52, 755.3777, 755.3777-01, 755.3777-02, 755.3777-10, 755.3777-11, 755.3777-12, 755.3777-20, 755.3777-21, 755.3777-22, 755.3777-30, 755.3777-31, 755.3777-32
По схеме 2а с помехозащитным резистором:
С управлением 12Вольт 902.3747-10, 906.3747-10
С управлением 24Вольт 902.3747-11, 903.3747-11, 907.3747-10
По схеме 3 выпускаются следующие 4-х контактные (размыкающие/выключающие) реле:
С управлением 12Вольт 90-3747-20, 904-3747-20, 90-3747-21, 75.3777-20, 75.3777-202, 75.3777-21, 75.3777-22, 75.3777-60, 75.3777-602, 75.3777-61, 75.3777-62
С управлением 24Вольт – 901-3747-21, 905-3747-20, 751.3777-20, 751.3777-202, 751.3777-21, 751.3777-22, 751.3777-60, 751.3777-602, 751.3777-61, 751.3777-62
По схеме 3а с помехозащитным резистором:
С управлением 12Вольт 902-3747-20, 906-3747-20, 902-3747-21, 752.3777-20, 752.3777-21, 752.3777-22, 751.3777-60, 751.3777-61, 751.3777-62,
С управлением 24Вольт 903-3747-21, 907-3747-20, 753.3777-20, 753.3777-21, 753.3777-22, 753.3777-60, 753.3777-61, 753.3777-62,
Реле серии 19.3777 имеют корпус аналогичный выше приведенному. Схема этих реле имеет защитный и развязывающий диоды. Такие реле имеют полярное включение обмотки. Здесь в статье эти реле не упоминаются, поскольку имеют ограниченное применение.
Реле современных автомобилей.
Отличия и разнообразия номеров реле означает разные крепления, конструкция корпуса, степень защиты, напряжение управления катушкой, коммутируемые токи и прочие параметры. Иногда при выборе аналога необходимо учитывать некоторые параметры.
По схеме 4 выпускаются следующие 5-и контактные (переключающие) реле:
С управлением 12Вольт – 98.3747, 982.3747
С управлением 24Вольт – 981.3747, 983.3747
По схеме 4а с помехозащитным резистором:
С управлением 12Вольт 98. 3747-01, 98.3747-011, 982.3747-01
С управлением 24Вольт – 981.3747-01, 983.3747-01
По схеме 5 выпускаются следующие 4-х контактные (замыкающие/включающие) реле:
С управлением 12Вольт – 98.3747-10, 982.3747-10
С управлением 24Вольт – 981.3747-10, 983.3747-10
По схеме 5а с помехозащитным резистором:
С управлением 12Вольт – 98.3747-11, 98.3747-111, 982.3747-11
С управлением 24Вольт – 981.3747-11, 983.3747-11
По схеме 6 выпускаются следующие 4-х контактные (размыкающие/отключающие) реле:
С управлением 12Вольт – 98.3747-20, 982.3747-20
С управлением 24Вольт – 981.3747-20, 983.3747-20
По схеме 6а с помехозащитным резистором:
С управлением 12Вольт – 98.3747-21, 982.3747-21
С управлением 24Вольт – 981.3747-21, 983.3747-21
Здесь будут размещены фотографии реле с которыми мне приходилось работать. Это обычные реле из комплекта сигнализаций, и другого дополнительного оборудования.
Сайт о внедорожниках УАЗ, ГАЗ, SUV, CUV, кроссоверах, вездеходах
Прерывистый режим работы щеток стеклоочистителя ветрового стекла автомобилей ГАЗ и УАЗ осуществляется при управлении электродвигателем стеклоочистителя посредством специальных электронных реле 524.3747, 931.3747, 932.3747.
Электронное реле 524.3747 стеклоочистителя и омывателя ветрового стекла, устройство и принцип действия.
При положении I (схема ниже) подрулевого переключателя SA система отключается. При этом выводы якоря электродвигателя М1 стеклоочистителя через его размыкающий концевой выключатель SQ и контакты К1:1 реле К1 оказываются замкнутыми. В следствии этого обеспечивается динамическое торможение и быстрая остановка электродвигателя.
При положении IV переключателя SA напряжение через встроенный в корпус стеклоочистителя биметаллический предохранитель F3 подается на основные щетки электродвигателя М1, и он работает с малой частотой вращения вала. При переводе переключателя SA в положение V питание подводится к третьей дополнительной щетке электродвигателя, и он работает с высокой частотой вращения вала, интенсивность очистки стекла увеличивается.
Электрическая схема управления включением электродвигателей очистителя и омывателя ветрового стекла электронным реле 524.3747.
При положении II (нефиксируемом) и III (фиксируемом) переключателя SA осуществляется прерывистый режим работы стеклоочистителя. В этом режиме напряжение подводится к основным щеткам электродвигателя М1 только в том случае, если замкнуты контакты К1:1 реле К1. Срабатыванием реле К1 управляет электронная схема реле времени, собранная на микросхеме D.
При переводе переключателя SA в положение II или III напряжение подводится к выводу «j» реле 524.3747, соединенному со входом 2 микросхемы D. Микросхема обеспечивает периодический заряд конденсаторов С1 и С2, при котором с выхода 7 микросхемы D подается напряжение на электромагнитное реле. Реле К1 срабатывает, контакты К1:1 замыкаются, включая через вывод «S» электродвигатель стеклоочистителя, который начинает работать с малой частотой вращения.
После разряда конденсаторов С1 и С2 напряжение на выходе 7 микросхемы исчезает, реле К1 размыкает контакты К1:1, и стеклоочиститель выключается. Появление напряжения на выводе «S» реле 524.3747 происходит с частотой 7-19 циклов в минуту.
Электродвигатель омывателя ветрового стекла объединен в один узел с насосом, образуя единый узел — мотонасос. Реле 524.3747 при включении мотонасоса омывателя обеспечивает одновременно включение и работу электродвигателя стеклоочистителя с малой частотой вращения.
При переводе переключателя SA в положение «О», соответствующее включению стеклоомывателя, через вывод 86 подается напряжение на микросхему D, и на выходе 7 микросхемы появляется напряжение. Реле К1 замыкает контакты К1:1, и стеклоочиститель начинает работать.
После выключения насоса омывателя конденсатор С2 некоторое время разряжается на цепи микросхемы, поддерживая напряжение на выходе 7 микросхемы. При этом очистка стекла прекращается не сразу, а после двух-четырех сдвоенных ходов щеток стеклоочистителя.
Мотонасос омывателя на различных моделях и модификациях автомобилей может нагнетать жидкость в три магистрали : к ветровому стеклу, к заднему стеклу и к фарам. Открытие магистрали осуществляется электромагнитными клапанами.
На схеме выше электромагнитный клапан К магистрали подачи жидкости к ветровому стеклу включается одновременно с электродвигателем М2 насоса при переводе переключателя SA в положение «О». Диод VD служит для разделения цепей электродвигателя М2 и клапана К. В результате этого обеспечивается возможность подачи жидкости мотонасосом в другие магистрали.
Электронные реле 931.3747 и 932.3747 стеклоочистителя и омывателя ветрового стекла.
Электронные реле 931.3747 и 932.3747 стеклоочистителя и омывателя ветрового стекла также, как и реле 524.3747 предназначены для обеспечения прерывистой работы щеток стеклоочистителя и совмещенной работы с омывателем ветрового стекла.
Их принципиальное отличие от реле 524.3747 состоит в том, что у них имеется возможность плавной регулировки паузы работы стеклоочистителя. Принцип работы у реле стеклоочистителя 931.3747 и 932.3747 такой же, что и у реле 524.3747.
Основные характеристики реле стеклоочистителя 931.3747 / 932.3747.
— Номинальное напряжение : 12 В
— Коммутируемый ток : 6 А
— Габаритные размеры 92 х 45 х 33 мм / 68 х 45 х 33 мм
— Масса, не более : 0,1 кг / 0,12 кг
Реле стеклоочистителя ГАЗ-3302, 2217 932.3747
Реле стеклоочистителя ГАЗ-3302, 2217 932.3747
Сертификаты не найдены
Раздел в стадии наполнения
Код: В00001323
Производитель: Релейная компания
Не нашли, что искали?
Пожалуйста, расскажите о вашей проблеме
Спасибо! Ваши комментарии очень важны для нас и помогают улучшить наши результаты поиска для всех наших клиентов
Как только цена на товар снизится,
вы сразу об этом узнаете
Динамика изменения средней цены за полгода
ГАЗ / ГАЗ-3302 (2004) (2004)
ГАЗ / ГАЗель, Соболь (2003) (2003)
ГАЗ / ГАЗ-2705 (дв. ЗМЗ-402) (2006)
ГАЗ / ГАЗ-33104 Валдай (2006)
Об этом товаре отзывов пока нет. Будьте первым!
Информация о технических характеристиках, комплекте поставки, стране изготовления и внешнем виде товара носит справочный характер и основывается на последних доступных сведениях от производителя
Продолжая использовать наш сайт, вы даете согласие на обработку файлов Cookies и других пользовательских данных, в соответствии с политикой защиты и обработки персональных данных.
По вопросам сотрудничества обращайтесь в Департамент продаж:

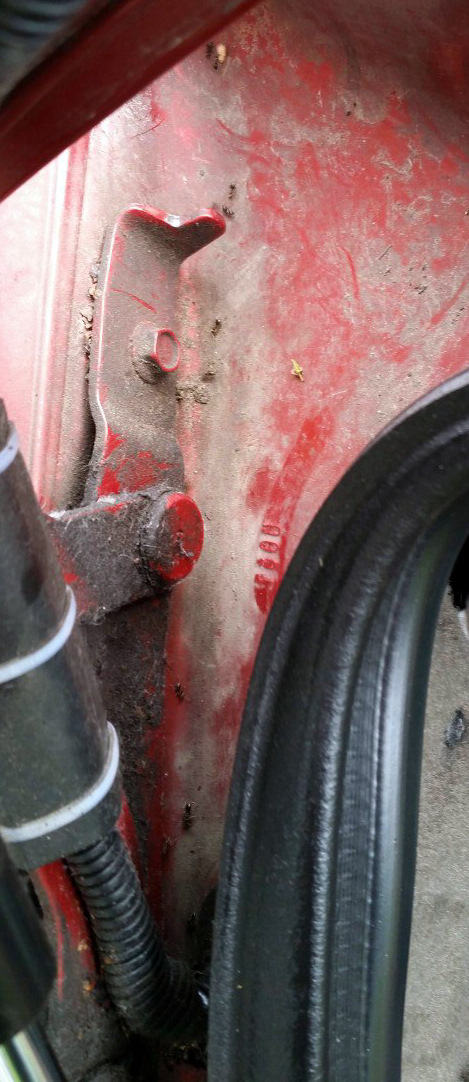

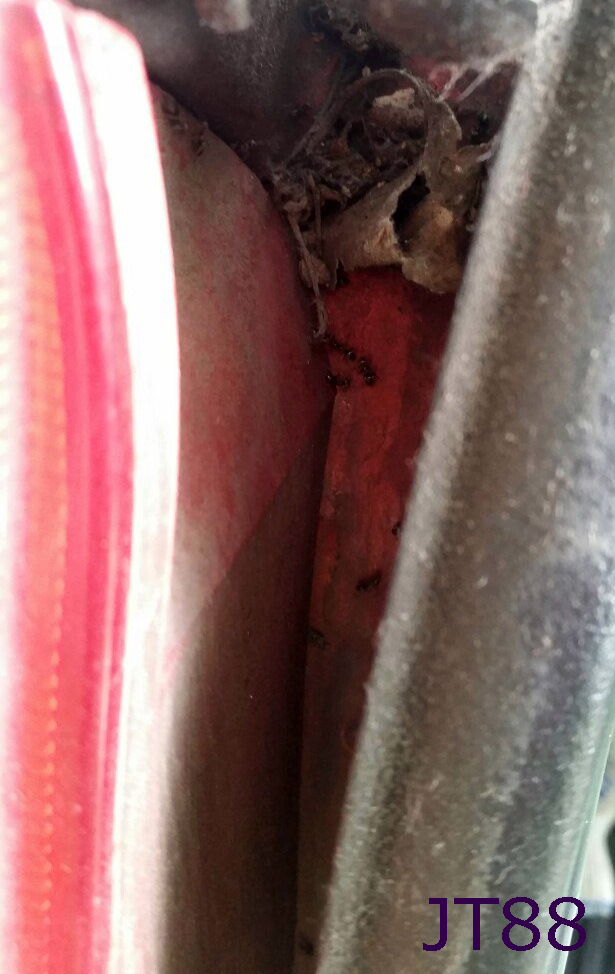

Подхожу к машине после работы, открываю багажник, кидаю туда чемодан и наблюдаю как по водосточному желобу между крылом и уплотнительной резинкой багажника огромную муравьиную дорожку. Ползут из под крохотной щелки в заднем бампере, по желобу для воды и заползают внутрь уплотнительной резинки идущей от заднего крыло до переднего. В машину заползали видимо по брызговику или заднему левому колесу упёртому в бордюр. Уж что им так понравилось непонятно, наверно решили новый дом себе устроить.
И нагло так уже переселялись, вовсю яйца свои таскали. Один меня увидел и как начал своим что то орать, все сразу забегали, засуетились.
Стартер третье слева в верхнем ряду
(тут я удивился, оказывается уже тут предусмотрены места для реле подогрева сидений и стеклоочистителя фар хотя машина 2007 года).
В общем вынул реле стартера, постучал им, воткнул обратно и опаньки машина завелась с полоборота.
Хм… заглушил, снова завёл, никаких проблем.
Ладно, щас заскочу в магазин куплю новое на всякий случай они кругом продаются.
В магазине глаза разбежались, столько их там много что хрен знает что покупать. Нам нужно обычное 4х контактное, т.е. две ножки на катушку и 2 ножки на нормально разомкнутые контакты. Естественно 12 вольт и 30 ампер как минимум.

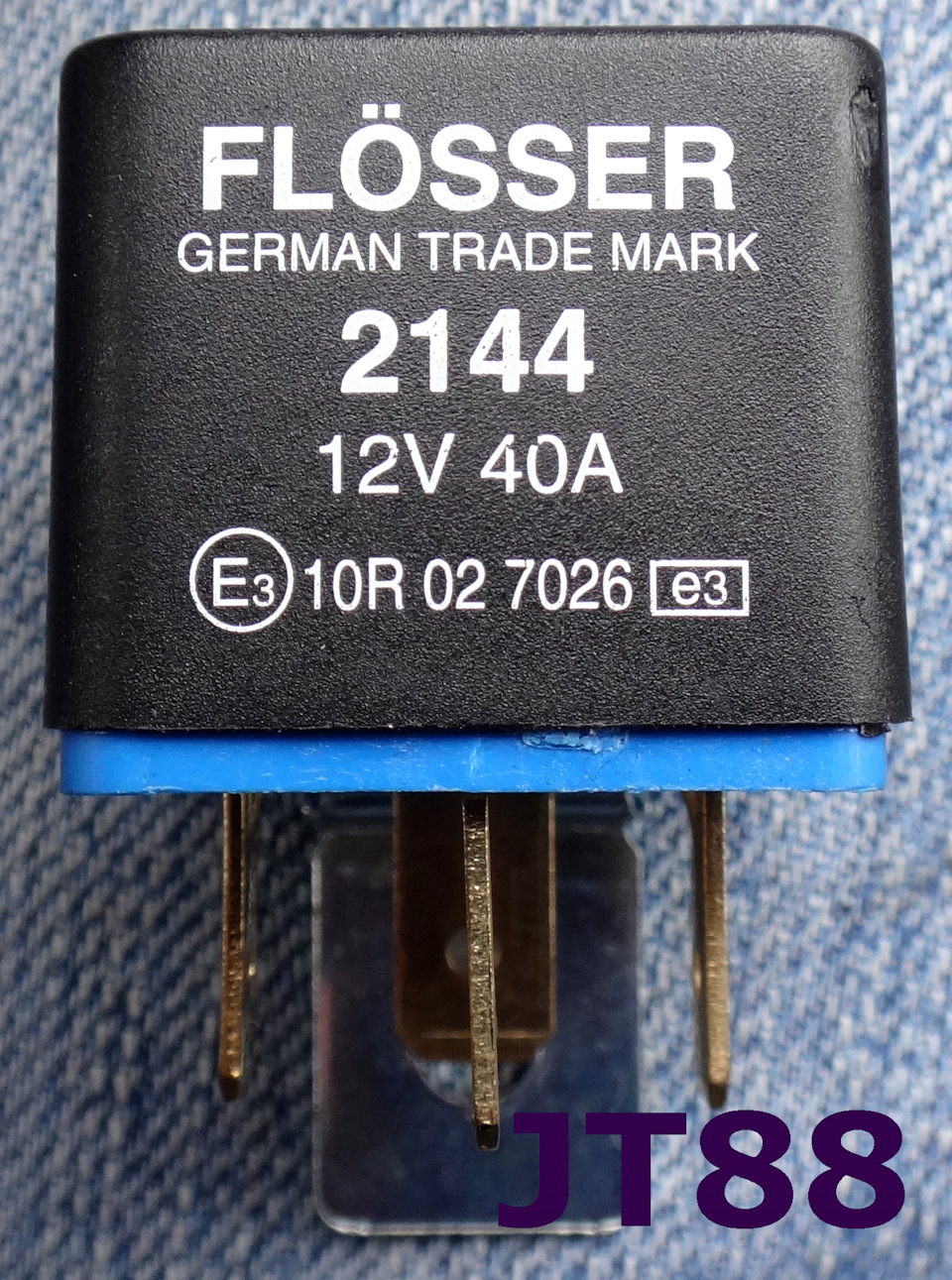

Мне приглянулось с названием Flosser, внешне очень аккуратно сделано и ток заявлен 40 ампер. Цена 200 руб.
(Наше 902.3747-11 в магазинах стоит в среднем 60 рублей)
Выглядит очень аккуратно, имеется кронштейн с отверстием если нужно его прикрутить к чему-то чтобы не болталось.
