Passat B7 — предохранители и реле
1 —— 15/30А Блок управления двери багажного отсека, Блок управления распознавания прицепа
2 —— 15/30А Блок управления 2 двери багажного отсека, Блок управления распознавания прицепа
3 —— 10/30А Блок управления шторки люка, Блок управления распознавания прицепа
4 —— 15А БУ системы электронного регулирования демпфирования
5 — 15 —— Не используется
16 —— Зарядное устройство портативной рации либо карманного фонаря
17 — 24 —— Спецавтомобили
1 —— Реле приточного вентилятора (Climatic с автономным отопителем)
2 —— Реле для работы в режиме автономного отопителя (Climatic с автономным отопителем)
3 —— Реле для работы в режиме автономного отопителя (Дизельный двигатель с автономным отопителем)
4 —— Не используется
5 —— Реле прокачки ОЖ после выкл. двигателя (только 1,8л / 2,0л TFSI), Реле электропитания
6 —— Реле электропитания клеммы 50 (не для а/м с системой Старт-стоп)
7 —— Реле 2 электропитания (не для а/м с системой Старт-стоп)
8 —— Реле 2 электропитания (не для а/м с системой Старт-стоп)
А и В — Термопредохранитель регулировки положения сиденья водителя
1 —— Реле обогрева заднего стекла (645)
2 —— Реле электропитания клеммы 15 (645)
3 —— Реле двухтонового звукового сигнала (646), Реле системы очистки фар (646)
4 —— Реле электропитания прицепа (с мая 2012 года)
5 —— Реле разгрузки контакта X (644)
1 —— 15А Блок Mechatronik КП DSG
2 —— 30А Блок управления ABS
3 —— 20А Звуковой сигнал, Блок управления бортовой сети
4 —— 20А Блок управления системы распознавания прицепа
5 —— 5А Блок управления для контроля аккумуляторной батареи, Блок управления бортовой сети
6 —— 5А Блок управления автоматической коробки передач, 15А Блок Mechatronik КП DSG
7 —— 15А Блок управления с дисплеем для ТВ и радионавигационной системы, Головное устройство, Блок управления с дисплеем радионавигационной системы, 30А Стабилизатор напряжения
8 —— 30А Блок Mechatronik КП DSG
9 —— 5А Блок управления рулевой колонки
10 —— 20А Реле топливного насоса (только а/м с дизельными двигателями), Блок управления свечей накаливания, Катушки зажигания с выходным каскадом (цилиндры 1 — 4)
11 —— 5А Блок управления в комбинации приборов (только а/м с системой Старт-стоп)
12 —— 5А Блок управления электроники управления мобильного телефона, Антенны, Тв-тюнера, Цифрового спутника.
13 —— 10А Реле питания Motronic, Реле питания кл. 30, Блок управления двигателя
14 —— 25/30А Блок управления двигателя
15 —— 5/10А Диагностический интерфейс шин данных
16 —— 15А Реле прокачки ОЖ после выкл. двигателя, 10А Клапан системы рециркуляции ОГ, Электромагнитный клапан ограничения давления наддува, Нагревательный элемент лямбда-зонда
17 —— 40А Реле малой мощности нагрева, Циркуляционный насос ОЖ, Запорно-предохранительный клапан 1 газового баллона
18 —— 10/15/30А Датчик качества топлива, Клапан высокого давления для работы на газе
19 —— 30А Усилитель
20 —— 5А Реле дополнительного топливного насоса, Блок управления вентилятора радиатора, Блок управления свечей накаливания, 10А Датчик положения педали сцепления, Клапан 1 системы изменения фаз газораспределения, 15А Регулятор давления топлива
21 —— 20А Блок управления дополнительного отопителя
22 —— 30А Блок управления электродвигателя стеклоочистителя
23 —— 5А Датчик магнитного поля для компаса, Блок управления свечей накаливания, 10А Термостат системы охлаждения двигателя с электронным управлением, Блок управления вентилятора радиатора, Электродвигатель привода воздушной заслонки /заслонок впускных каналов, Нагревательный элемент лямбда-зонда, Клапан газораспределения и коллектора
24 —— 10/15А Блок управления датчика выброса окислов азота, Нагревательный элемент лямбда-зонда
25 —— 40А Блок управления бортовой сети, Ближний свет, Дальний свет, Габариты
26 —— 40А Блок управления бортовой сети, Ближний свет, Дальний свет, Габариты
27 —— 60А Нагревательный элемент ветрового стекла
28 —— 40/50А Электродвигатель насоса вторичного воздуха, Блок управления свечей накаливания
29 —— 50А Блок управления бортовой сети предохранителей, Реле разгрузки контакта X
30 —— 50А Блок управления бортовой сети предохранителей
1 —— 5/15А Блок управления автоматической коробки передач, Блок Mechatronik КП DSG
2 —— 30А Блок управления ABS
3 —— 20А Центральный блок управления системы комфорта, Блок управления системы распознавания прицепа
4 —— 5А Блок управления бортовой сети
5 —— 20А Звуковой сигнал
6 —— 20А Катушки зажигания с выходными каскадами
7 —— 15А Регулятор давления топлива, 5А Датчик положения педали сцепления
8 —— 10А Блок управления вентилятора радиатора, Клапан газораспределения, Клапан эжекционного насоса, Клапан заслонки во впускном коллекторе
9 —— 5А Реле циркуляционного насоса
10 —— 10А Реле питания 2 Motronic, нагревательный элемент лямбда-зонда
11 —— 25/30А Блок управления двигателя
12-14 —— Не используется
15 —— 10А Циркуляционный насос
16 —— 5А Блок управления рулевой колонки
17 —— 5А Блок управления комбинации приборов
18 —— 30А Усилитель, Блок управления для спецавтомобилей
19 —— 15/20А Головное устройство, Блок управления с дисплеем радионавигационной системы
20 —— 20А Мобильный телефон, ТВ, цифровой спутник
21 —— 10А ТВ-тюнер, Цифровой спутниковый радио тюнер
22 —— 7,5А Блок управления мультимедийной системы
23 —— 10А Блок управления вентилятора радиатора, 5А Датчик магнитного поля для компаса
24 —— 5/10А Диагностический интерфейс шин данных
25 —— Не используется
26 —— 10А Блок управления двигателя, Реле питания Motronic
27-29 —— Не используется
30 —— 20А Блок управления дополнительного отопителя
31 —— 30А Блок управления электродвигателя стеклоочистителя
32 —— 10А Клапан давления наддува
33 —— 15А Регулятор давления топлива, Нагревательный элемент лямбда-зонда
34 —— Не используется
35 —— 20А Реле для работы в режиме автономного отопителя
36-43 —— Не используется
44 —— 10А Диагностический насос топливной системы
45 —— 10А Лямбда-зонд
46 —— 10А Нагревательный элемент лямбда-зонда 1 после катализатора
47 —— 40А Блок управления бортовой сети, Ближний свет фар, Габаритные огни
48 —— 40А Блок управления бортовой сети, Ближний свет фар, Габаритные огни
49 —— Блок управления бортовой сети предохранителей
50 Не используется
51 —— 60А Реле большой мощности нагрева
52 —— 60А Нагревательный элемент ветрового стекла
53 —— 50А Блок управления бортовой сети, Блок предохранителей слева
54 —— 50А Э/мотор подачи дополнительного воздуха, Реле свечей накаливания
Реле
А1 — Реле запорных газовых клапанов
А2 — Реле прокачки ОЖ после выкл. двигателя
А3 — Резерв
А4 — Главное реле
1 —— 150/180А — Генератор
2 —— 80А Электродвигатель электро — усилителя рулевого управления
3 —— 50/80А Блок управления вентилятора радиатора
4 —— 80/100А Термопредохранитель 1 регулировки положения сиденья, Блок предохранителей слева / справа
5 —— 80А Блок предохранителей справа (до апреля 2008 года), Термопредохранитель 1 регулировки положения сиденья водителя
6 —— 80/100А Блок предохранителей слева / справа
7 —— 40А Блок управления ABS
1 —— 150А — Генератор
2 —— 80А Электродвигатель электро — усилителя рулевого управления
3 —— 50/80А Блок управления вентилятора радиатора
4 —— 60А Термопредохранитель 1 регулировки положения сиденья, Блок предохранителей слева / справа
5 —— 60/80А Термопредохранитель 1 регулировки положения сиденья, Блок предохранителей слева / справа
6 —— 80/100А Блок предохранителей слева / справа
7 —— 60А Кабель зарядки второй АКБ, 100А — нагревательный элемент дополнительного воздушного отопителя, Реле большой мощности нагрева
8 —— 40А Блок управления ABS
1 —— Реле стартера 1 (643) — только для а/м с системой Старт-стоп
2 —— Блок управления свечей накаливания (457)
3 —— Не используется
4 —— Реле малой мощности нагрева (53)
5 —— Реле большой мощности нагрева (100)
6 —— Реле стартера 2 (489) — только для а/м с системой Старт-стоп
1 —— 30А Блок предохранителей слева / справа
2 —— 80А Предохранители в коммутационном блоке
3 —— 125А Электропитание коммутационного блока
4 —— 5А Блок управления бортовой сети
Сказ о предохранителях и реле VW Polo Sedan
При поиске электрических неисправностей в любых устройствах как правило первым делом проверяют предохранители. Автомобиль не исключение. Обычно в автомобилях предохранители находятся в одном месте — в так называемом монтажном блоке. Кроме того мощные потребители обычно включаются через реле, которые также обычно сгруппированы в монтажном блоке. В VW Polo Sedan есть три монтажных блока предохранителей и один — блок реле. Два блока, назовем их A и С расположены в моторном отсеке на аккумуляторе, третий блок B находится в салоне под рулевой колонкой. Блок реле расположен выше блока B слева от панели приборов. Добраться до релюшек в Polo Sedan можно, но не удобно. Самые мощные предохранители расположены прямо на аккумуляторе — блок А. Там располагаются предохранители номиналом от 40 до 175 А. В блоке С расположены предохранители с меньшим амперажом, они также стоят на страже важных систем автомобиля. Назначение, позиции и защищаемые цепи блоков А и С приведены на фото и выведены в таблицу.
В блоке B расположены предохранители менее ответственных (но все же важных) систем. Поддев декоративную крышку блока B на крышке можно обнаружить специальный пластмассовый «пинцет-съемник» для удобного извлечения предохранителей. Кстати если кто его потерял — заказываем по артикулу 8D0 941 802.
Назначение, позиции и защищаемые цепи блока B приведены на фото и выведены в таблицу.
Как видим практически в любом монтажном блоке есть резервные места, что является несомненным плюсом при добавлении нового устройства или доукомплектации несуществующего.
В блоке реле расположены реле, управляющие силовыми цепями. Как я уже писал — до блока реле добраться не удобно. Назначение, позиции и коммутируемые цепи блока реле приведены на фото и выведены в таблицу.
Кроме указанных монтажных блоков в VW Polo Sedan есть еще блочок, расположенный над блоком реле. Там находятся два термопредохранителя электростеклоподъемников, один для передних, другой для задних. Номинал 15 А. Они были мной обнаружены при установке доводчиков на стеклоподъемники.
У меня есть подозрение, что именно из-за этих термопредохранителей во многих VW Polo Sedan иной раз перестают работать электростеклоподъемники на несколько минут, а потом «сами по себе» продолжают работу как ни в чем не бывало 🙂 Термопредохранители применены для защиты мотора электростеклоподъемников от перегрузки.
Вообще у каждого уважающего себя и свой автомобиль человека должна быть заначка из этих самых предохранителей, а еще лучше и реле. Ну хотя бы предохранители на дальняк советую всегда иметь в авто. У нашего любимого VAGa для этих целей существуют для этих целей наборы предохранителей. Мне лично известны три таких набора.
Первый 000 998 204 A описан мной вот тут.
Второй 000 998 204 это точно такой же набор что и первый но с лампой H7 вместо H4.
Если первые два набора содержат лампы и не много предохранителей, то вот третий набор я всем обязательно рекомендую к покупке 8L0 998 131. Этот набор содержит 12 предохранителей различного номинала. Большие — 10, 15, 20, 25 и 30 А. Маленькие — 5, 7,5 и 10 А. Самые ходовые по два экземпляра — 10, 15, 5 и 7,5 А. Это оригинальные наборы, конечно можно использовать и аналоги, но китайщину из местного «ашана» покупать не рекомендую.

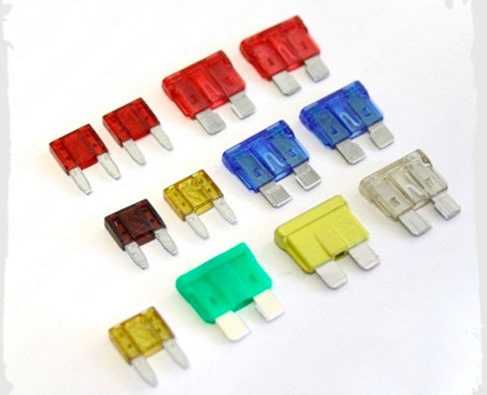

Также конечно предохранители блоков В и С можно купить штучно, вот их артикулы:
N 017 131 17 VAG Предохранитель 3А мах цвет фиолетовый
N 017 131 16 VAG Предохранитель 5А мах цвет светлокоричневый
N 017 131 18 VAG Предохранитель 7,5А маx цвет коричневый
N 017 131 11 VAG Предохранитель 10A max цвет красный
N 017 131 12 VAG Предохранитель 15A max цвет голубой
N 017 131 13 VAG Предохранитель 20А маx цвет желтый
N 017 131 14 VAG Предохранитель 25А мах цвет прозрачный
N 017 131 25 VAG Предохранитель 30А мах цвет зеленый
N 017 131 20 VAG Предохранитель 40А мах цвет оранжевый
N 102 615 05 VAG Предохранитель 2А mini цвет серый
N 102 615 01 VAG Предохранитель 5А mini цвет светлокоричневый
N 102 615 02 VAG Предохранитель 7.5A mini цвет коричневый
N 102 615 03 VAG Предохранитель 10A mini цвет красный
N 102 615 07 VAG Предохранитель 15A mini цвет голубой
Max/mini обозначают размер предохранителя: большой или маленький.
Артикул термопредохранителя 443 937 105 B Номинал 15 А. Он довольно таки дорогой (стоимость около 1000 руб.)
Теперь по артикулам силовых предохранителей блока А.
N 104 249 02 Предохранитель 40А
N 104 249 03 Предохранитель 50А
N 104 249 05 Предохранитель 110А
N 104 249 06 Предохранитель 150А
N 104 249 07 Предохранитель 175А
Горят они редко, но все таки: «все бывает так сказать, потому что мимо дети я могу не пролетать» 🙂
Артикулы релюшек блока реле
4H0 951 253 Реле, обозначается как 100, 644 или 370.
4H0 951 253 А Реле, обозначается как 645, 53, 373 или 643.
4H0 951 253 C или 7M0951253C Реле, обозначается как 646, 404
191 906 383 C Реле, обозначается как 167.
1K0 951 253 Реле, обозначается как KL.56 или 449.
В VW Polo Sedan используются преимущественно реле: 100, 404 и 643.
Вот собственно и всё, что я хотел Вам рассказать на сегодня. Думаю эта статья многим пригодится. Удачи на дорогах!
Предохранители и реле Volkswagen Polo Sedan.
По штучно преды артикулы:
N 017 131 17 VAG Предохранитель 3А мах цвет фиолетовый.
N 017 131 16 VAG Предохранитель 5А мах цвет светлокоричневый.
N 017 131 18 VAG Предохранитель 7,5А маx цвет коричневый.
N 017 131 11 VAG Предохранитель 10A max цвет красный.
N 017 131 12 VAG Предохранитель 15A max цвет голубой.
N 017 131 13 VAG Предохранитель 20А маx цвет желтый.
N 017 131 14 VAG Предохранитель 25А мах цвет прозрачный.
N 017 131 25 VAG Предохранитель 30А мах цвет зеленый.
N 017 131 20 VAG Предохранитель 40А мах цвет оранжевый.
N 102 615 05 VAG Предохранитель 2А mini цвет серый.
N 102 615 01 VAG Предохранитель 5А mini цвет светлокоричневый.
N 102 615 02 VAG Предохранитель 7.5A mini цвет коричневый.
N 102 615 03 VAG Предохранитель 10A mini цвет красный.
N 102 615 07 VAG Предохранитель 15A mini цвет голубой.
Max/mini обозначают размер предохранителя: большой или маленький.
Артикул термопредохранителя 443 937 105 BНоминал 15 А.
Артикулам силовых предов блока.
N 104 249 02 Предохранитель 40А.
N 104 249 03 Предохранитель 50А.
N 104 249 05 Предохранитель 110А.
N 104 249 06 Предохранитель 150А.
N 104 249 07 Предохранитель 175А.
Артикулы реле, блока реле.
4H0 951 253 Реле, обозначается как 100, 644 или 370.
4H0 951 253 А Реле, обозначается как 645, 53, 373 или 643.
4H0 951 253 C или 7M0951253C Реле, обозначается как 646, 404
191 906 383 C Реле, обозначается как 167.
1K0 951 253 Реле, обозначается как KL.56 или 449.
В Volkswagen Polo Sedan преимущественно используются реле: 100, 404 и 643.
Volkswagen Passat B7 — предохранители и реле
Volkswagen Passat B7 — представляет 7 поколение серии модельного ряда passat. Но в тоже время это не полностью новая модель, во многом она представляет глубокий рестайлиг предыдущего поколения b6. Даже интерьер у них во много схожий. Выпускался в 2010, 2011, 2012, 2013, 2014 и 2015 годах. В нашей статье вы найдете описание предохранителей и реле фольксваген пассат б7 с фотографиями и схемами блоков в которых они находятся. Выделим предохранитель отвечающий за прикуриватель. Так же покажем расположение всех электронных блоков управления.
Назначение предохранителей и реле, а так же их количество может отличаться от представленного и зависит от комплектации Вашего автомобиля и его года выпуска.
Общее расположение блоков управления
Обозначение
Расположение блоков предохранителей и реле
Схема
Назначение
Блоки в салоне
Блок предохранителей со стороны водителя
Он находится в левом торце панели приборов, за защитной крышкой.
Фото — пример
Схема
Описание
За прикуриватель отвечает предохранитель номер 41 на 20А. А за омыватели фар — 33 на 30А.
Блок предохранителей со стороны пассажира
Расположен в правом торце приборной панели, так же как и левый, закрыт защитной крышкой.
Схема
Расшифровка
Блоки реле
Они находятся под панелью приборов, со стороны водителя, за обшивкой.
Фото — пример расположения
Верхний блок реле
Схема
Описание
А и В — Термопредохранитель регулировки положения сиденья водителя
Нижний блок реле
Схема
Таблица с обозначением
Обращаем внимание, что отдельно могут находится и другие элементы реле, например Реле зарядки второй АКБ.
Блоки под капотом
Блок предохранителей и реле находится в левой части моторного отсека под защитной крышкой и состоит из 2 отделов: монтажного блока и отдела главных предохранителей высокой мощности. Не далеко от него располагается комуникационный блок реле.
Монтажный блок
Вариант 1
Схема
Назначение
Вариант 2
Схема
Обозначение предохранителей
Реле
Щиток главных предохранителей
Он состоит из предохранителей высокой мощности, в виде плавких вставок.
Вариант 1
Схема
Расшифровка
Вариант 2
Схема
Описание
Блок реле
Схема
Обозначение схемы
В водоотводящем коробе, рядом с блоком управления двигателя, может находиться отдельное реле обогрева ветрового стекла.
Блок в багажном отделении
В некоторых моделях, с установленным в багажном отделении аккумуляторной батареей, предусмотрены дополнительные элементы защиты в виде предохранителей и реле.
Назначение
В левой части багажного отсека за боковой облицовкой, могут находится несколько элементов реле: 70А — Limousine, 60А — Variant
Инструкция пассат б7
Полную инструкция про ремонт и обслуживание Volkswagen Passat B7 можете скачать «тут».
У себя на канале мы так же подготовили видео по данной статье. Смотрите и подписывайтесь.
На этом все. Надеемся, что данный материал был Вам полезен. А если есть, что добавить, пишите в комментариях.
Руководство Предохранители и реле VW Polo Sedan (все модификации)
Admin
Создатель сайта
Реле и предохранители Фольксваген Поло Седан
Обзор блоков предохранителей и реле, автомобили с левым и правым рулём
На рисунке изображён а/м с левым рулём. Позиции 1 и 2 у автомобиля с правым рулём расположены на правой стороне
1) С ноября.
2) До ноября.
1) В зависимости от комплектации.
2) Только для а/м с АКП.
3) С ноября 2010 года.
1) В зависимости от комплектации.
2) Только для а/м с АКП.
3) Только для а/м с бензиновым двигателем.
4) Только для автомобилейс дизельнымидвигателями.
1) В зависимости от комплектации.
2) Только для а/м с АКП.
3) Только для а/м с бензиновым двигателем.
4) Только для автомобилейс дизельнымидвигателями.
5) Только для а/м с электронной системой поддержания курсовой устойчивости (ESP).
6) Только для а/м с бензиновым двигателем (с наддувом).
7) Только для а/м с бензиновым двигателем 1,4 л (без наддува).
8) Только для а/м с бензиновым двигателем 1,6 л (без наддува).
9) Только для а/м с левым рулём.
10) Только для а/м с правым рулём.
Расположение реле и предохранителей, VW Polo Sedan с августа 2010 года
Расположение реле и предохранителей, VW Polo Sedan с ноября 2010 года
Расположение реле и предохранителей, VW Polo Sedan с августа 2011 года
