Реле 449 за что отвечает

11.11.202225.11.2022 admin 0 Comments

НЕ РАБОТАЕТ ОМЫВАТЕЛЬ СТЕКЛА И ПРИКУРИВАТЕЛИ. ПОМОГИТЕ.

Помогите, что может быть реле промежуточное 404, целое, катушка и контакты проверял отдельно, работают. Но напряжение не приходит на это реле, гетару тянешь на себя, срабатывают дворники, омыватели молчат, напряжение на клеммах катушки отсутствует. Не работают прикуриватели, предохранители все целые.

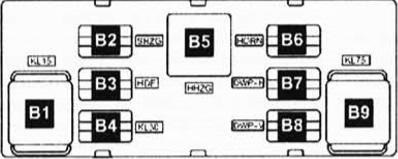

В1. Реле подачи напряжения клеммы 15, J329 (460)
В2.
ВЗ. Свободно
В4. Реле подачи напряжения клеммы 30. J317 (449)
В5. Реле обогрева заднего стекла, J9 (53)
В6. Реле двойного клаксона, J4 (449)
В7. Реле №1 двойного насоса омывателя. J729 (404)
В8. Реле №1 двойного насоса омывателя, J730 (404)
В9. Реле клеммы X, J59 (460)

Снятый лог файл
Понедельник, 13, Ноябрь, 2017,16:10:17:17500
VCDS — Windows эмулятор VAG/VAS Выполняется Windows 10 x64
VCDS Версия: 15.7.0.1
Версия данных: 20160110
—

Адрес 09: Блок управления бортовой сети Label: 3C0-937-049-30-H.clb
Номер блока управления: 3C0 937 049 AL HW: 3C0 937 049 AL
Компонент и/или версия: Bordnetz-SG H54 2202
Кодировка: A5048A0F00041000170000640F000000000D7D4300000100000000000000
Код мастерской: WSC 00013 013 00013
Дополнительная информация: 3C1955419A Wischer 070208 003 0205
VCID: 73EFF92A12F174A65B-8026
неисправность:

00156 — Подача сигнала управления на насос стеклоочистителей
009 — Разорвана цепь или замыкание на массу
Стоп-кадр:
Статус неисправности: 01101001
Приоритет неисправности: 3
Частота появления ошибки: 1
Индекс забывания: 250
Пробег: 126133 km
Отсчет времени: 0
Дата: 2017.11.13
Время: 16:03:00

Стоп-кадр:
вкл
Напряжение: 14.00 V
выкл
вкл
выкл
выкл
выкл

Источник

Сказ о предохранителях и реле VW Polo Sedan

При поиске электрических неисправностей в любых устройствах как правило первым делом проверяют предохранители. Автомобиль не исключение. Обычно в автомобилях предохранители находятся в одном месте — в так называемом монтажном блоке. Кроме того мощные потребители обычно включаются через реле, которые также обычно сгруппированы в монтажном блоке. В VW Polo Sedan есть три монтажных блока предохранителей и один — блок реле. Два блока, назовем их A и С расположены в моторном отсеке на аккумуляторе, третий блок B находится в салоне под рулевой колонкой. Блок реле расположен выше блока B слева от панели приборов. Добраться до релюшек в Polo Sedan можно, но не удобно. Самые мощные предохранители расположены прямо на аккумуляторе — блок А. Там располагаются предохранители номиналом от 40 до 175 А. В блоке С расположены предохранители с меньшим амперажом, они также стоят на страже важных систем автомобиля. Назначение, позиции и защищаемые цепи блоков А и С приведены на фото и выведены в таблицу.

В блоке B расположены предохранители менее ответственных (но все же важных) систем. Поддев декоративную крышку блока B на крышке можно обнаружить специальный пластмассовый «пинцет-съемник» для удобного извлечения предохранителей. Кстати если кто его потерял — заказываем по артикулу 8D0 941 802.
Назначение, позиции и защищаемые цепи блока B приведены на фото и выведены в таблицу.

Как видим практически в любом монтажном блоке есть резервные места, что является несомненным плюсом при добавлении нового устройства или доукомплектации несуществующего.
В блоке реле расположены реле, управляющие силовыми цепями. Как я уже писал — до блока реле добраться не удобно. Назначение, позиции и коммутируемые цепи блока реле приведены на фото и выведены в таблицу.

Кроме указанных монтажных блоков в VW Polo Sedan есть еще блочок, расположенный над блоком реле. Там находятся два термопредохранителя электростеклоподъемников, один для передних, другой для задних. Номинал 15 А. Они были мной обнаружены при установке доводчиков на стеклоподъемники.

У меня есть подозрение, что именно из-за этих термопредохранителей во многих VW Polo Sedan иной раз перестают работать электростеклоподъемники на несколько минут, а потом «сами по себе» продолжают работу как ни в чем не бывало 🙂 Термопредохранители применены для защиты мотора электростеклоподъемников от перегрузки.
Вообще у каждого уважающего себя и свой автомобиль человека должна быть заначка из этих самых предохранителей, а еще лучше и реле. Ну хотя бы предохранители на дальняк советую всегда иметь в авто. У нашего любимого VAGa для этих целей существуют для этих целей наборы предохранителей. Мне лично известны три таких набора.
Первый 000 998 204 A описан мной вот тут.
Второй 000 998 204 это точно такой же набор что и первый но с лампой H7 вместо H4.
Если первые два набора содержат лампы и не много предохранителей, то вот третий набор я всем обязательно рекомендую к покупке 8L0 998 131. Этот набор содержит 12 предохранителей различного номинала. Большие — 10, 15, 20, 25 и 30 А. Маленькие — 5, 7,5 и 10 А. Самые ходовые по два экземпляра — 10, 15, 5 и 7,5 А. Это оригинальные наборы, конечно можно использовать и аналоги, но китайщину из местного «ашана» покупать не рекомендую.

Также конечно предохранители блоков В и С можно купить штучно, вот их артикулы:
N 017 131 17 VAG Предохранитель 3А мах цвет фиолетовый
N 017 131 16 VAG Предохранитель 5А мах цвет светлокоричневый
N 017 131 18 VAG Предохранитель 7,5А маx цвет коричневый
N 017 131 11 VAG Предохранитель 10A max цвет красный
N 017 131 12 VAG Предохранитель 15A max цвет голубой
N 017 131 13 VAG Предохранитель 20А маx цвет желтый
N 017 131 14 VAG Предохранитель 25А мах цвет прозрачный
N 017 131 25 VAG Предохранитель 30А мах цвет зеленый
N 017 131 20 VAG Предохранитель 40А мах цвет оранжевый
N 102 615 05 VAG Предохранитель 2А mini цвет серый
N 102 615 01 VAG Предохранитель 5А mini цвет светлокоричневый
N 102 615 02 VAG Предохранитель 7.5A mini цвет коричневый
N 102 615 03 VAG Предохранитель 10A mini цвет красный
N 102 615 07 VAG Предохранитель 15A mini цвет голубой
Max/mini обозначают размер предохранителя: большой или маленький.
Артикул термопредохранителя 443 937 105 B Номинал 15 А. Он довольно таки дорогой (стоимость около 1000 руб.)
Теперь по артикулам силовых предохранителей блока А.
N 104 249 02 Предохранитель 40А
N 104 249 03 Предохранитель 50А
N 104 249 05 Предохранитель 110А
N 104 249 06 Предохранитель 150А
N 104 249 07 Предохранитель 175А
Горят они редко, но все таки: «все бывает так сказать, потому что мимо дети я могу не пролетать» 🙂
Артикулы релюшек блока реле
4H0 951 253 Реле, обозначается как 100, 644 или 370.
4H0 951 253 А Реле, обозначается как 645, 53, 373 или 643.
4H0 951 253 C или 7M0951253C Реле, обозначается как 646, 404
191 906 383 C Реле, обозначается как 167.
1K0 951 253 Реле, обозначается как KL.56 или 449.
В VW Polo Sedan используются преимущественно реле: 100, 404 и 643.
Вот собственно и всё, что я хотел Вам рассказать на сегодня. Думаю эта статья многим пригодится. Удачи на дорогах!

Источник

Предохранители и реле Volkswagen Passat B6

Рассмотрены автомобили 2005, 2006, 2007, 2008, 2009, 2010 года выпуска

Общий вид расположения блоков автомобиля.

1 — Блок предохранителей A (SA)
2 — Реле под монтажным блоком двигательного отсека
3 — Прерыватели слева под панелью приборов
4 — Блок предохранителей D (SD)
5 — Реле на блоке управления подачей напряжения
6 — Блок предохранителей С (SC)
7 — Реле слева под панелью приборов
8 — Реле в монтажном блоке двигательного отсека
9 — Блок предохранителей В (SB)

1. Блок предохранителей и реле в моторном отсеке фольксваген Пассат В6

Расположен около аккумуляторной батареи.
Реле и предохранители в блоке В (кроме моделей с двигателями АХХ, AXZ и ВКХ)

Реле Назначение
А1 Реле подачи напряжения клеммы 30. J317 (458)
А2-А4 Свободно

2. Предохранители в блоке A (клемма 30)

Обозначение Ток, А Защищаемая цепь/компоненты
SA1 150 (180)- Генератор (С)
SA2 80 Э/мотор усилителя рулевого управления (V187)
SA3 100 Блок управления вентилятором радиатора (J293)
SA4 80 Прерыватели на держателе реле (S44 и S46); Левый блок
предохранителей (SC32 — SC37); Правый блок предохранителей
(SD32 — SD37),
SA5 80 Правый блок предохранителей (SD22 — SD27)
SA6 100 Левый блок предохранителей (SC12 — SC17, SC29-SC31);
Правый блок предохранителей (SD12 — SD17, SD28, SD29-SD31)
SA7 40 Блок управления A8S (J104)

Для моделей с генератором 180 А; установлен в электро проводке генератора

3. Блок предохранителей в салоне Passat B6

Схема расположения предохранителей в блоке C

Обозначение Ток, А Защищаемая цепь/компоненты
1 10 Диагностический разъем (Т16)
2 5 Выключатель (TCS и ESP), Е256 К/Л 2 систем ESP и TCS (К216)
Выключатель функции «AUTO HOLD» (Е540)
3 5 Блок управления рулевой колонкой (J500)
4 5 Д/В стоп-сигналов (F)
Датчик положения педали тормоза (F47)
5 10 Блок управления левой фары (только модели с газоразрядными
фарами), J567 Регулятор фар (Е102), Э/мотор регулировки левой
фары (V48), Э/мотор регулировки левой фары (V49)
6 5 Блок управления обнаружением прицепа (J345)
7 5 Блок управления (с дисплеем) комбинацией приборов (J285)
Диагностический разъем (J533)
8 10 Внутреннее зеркало заднего вида с автозатемнением (Y7), Блок
управления работой гаражной двери (J530), Блок управления задней
шторкой (J262), Выключатель задней шторки (Е149)
9 10 Блок управления полным приводом (J492)
10 5 Блок управления двигателем (J623)
11 Свободно
12 10А Блок управления дверью водителя (J386)
1 10 Диагностический разъем (Т16)
2 5 Выключатель (TCS и ESP), Е256 К/Л 2 систем ESP и TCS (К216)
Выключатель функции «AUTO HOLD» (Е540)
3 5 Блок управления рулевой колонкой (J500)
4 5 Д/В стоп-сигналов (F), Датчик положения педали тормоза (F47)
5 10 Блок управления левой фары (только модели с газоразрядными
фарами), J567 Регулятор фар (Е102), Э/мотор регулировки левой
фары (V48), Э/мотор регулировки левой фары (V49)
6 5 Блок управления обнаружением прицепа (J345)
7 5 Блок управления (с дисплеем) комбинацией приборов (J285),
Диагностический разъем (J533)
8 10 Внутреннее зеркало заднего вида с автозатемнением (Y7) Блок
управления работой гаражной двери (J530), Блок управления задней
шторкой (J262), Выключатель задней шторки (Е149)
9 10 Блок управления полным приводом (J492)
10 5 Блок управления двигателем (J623)
11 Свободно
12 10А Блок управления дверью водителя (J386)
30 15 Блок обнаружения прицепа(правый габаритный огонь, задний
туманный фонарь, фонари заднего хода), J345
31 25 Разъем для подключения электропроводки прицепа(U10)
32 30 Обогрев заднего стекла (Z1)
33 20 Блок управления сдвижным люком крыши (J245)
34 15 Реле электрического топливного насоса №2 (ВКС, BMP), J49
35 25 Реле омывателей фар (J39)
36 20 Реле дополнительного отопителя (не «Climatronic»), J485
37 25 Блок управления подогревом сиденья водителя(Л 31)
38 Свободно
39 40 Вентилятор подачи свежего воздуха («Climatronic”). V2
40 5 Переключатель освещения (Е1)
41 40 Вентилятор подачи свежего воздуха («Climatic”), V2 Насос омыватепя
заднего стекла (ЛЗ)
42 15 Насос омывателей стекол (V59), Э/мотор очистителя заднего стекла
(V12)
43 20 Блок управления отопителем (только модели с дополнительной
батареей), Л62
44 20 Реле подачи свежего воздуха, 2-я скорость вращения вентилятора
(только модели с дополнительной батареей), ЛЗ
45-49 Свободно

Расположение предохранителей в блоке D

Обозначение Ток, А Защищаемая цепь/компоненты
1 5 Функц. блок подготовки для мобильного телефона (Е508)
2 5 Блок управления стояночным тормозом (J540), Блок управления
ABS (Л 04)
3 5 Блок управления системой помощи при парковке (J446), Блок
управления распознаванием местоположения автомобиля (компас),
J603
4 5 Блок управления адаптивным темпостатом (J428)
5 10 Блок управления регулировкой правой фары (J568)
6 5 Переключатель режима «Tiptronic» (F189)
7 5 Блок управления регулировкой фар
8 5 Датчик высокого давления (G65), Датчик уровня и температуры
двигательного масла (G266)
9 10 Блок управления SRS (J234), К/Л отключения подушки безопасности
переднего пассажира(К145)
10 5 Блок управления топливным насосом (модели FSI), J538
11 Свободно
12 10 Блок управления дверью переднего пассажира (J387)
13 10 Блок управления стояночным тормозом (J446)
14 10 Реле единого замка (J714)
15 5 Блок управления системой К/В, Блок управления системой
«Climatronic» (J255)
16 5 Выключатель режима «Tiptronic” (F189)
17 5 К/Л стояночного тормоза (К213) Блок управления ABS (J104)
18-21 Свободно
22 25 Трансформатор (12 В — 230 В) с розеткой (U13)
23 30 Блок управления левой задней дверью (J388) Блок управления
правой задней дверью (J389)
24 30 Блок управления замком задней левой двери моделей Универсал
(J762)
25 30 Блок управления замком задней правой двери моделей
Универсал(J763)
26 Свободно
27 25 Блок управления подогревом заднего левого/правого сиденья
(J215/J216)
28 Свободно
29 30 Блок управления дверью водителя/переднего пассажира (J386/J387)
30. 31 20 Блок управления стояночным тормозом (J540)
32 Свободно
33 20 Розетка 12 В (U5) Розетка №2 12 В (U18)
34 15 Блок управления топливным насосом (модели FSI), J538
35 20 Предохранитель прикуривателя Volkswagen Passat B6. Задний
прикуриватель (U9)
36-38 Свободно
39 10 Подогрев левой/правой форсунки омывателя (220/Z21),
Выключатель-регулятор подогрева заднего левото/правого сиденья
(Е128/Е129), Регулятор подогрева сиденья водителя/переднего
пассажира (Е94/Е95), Реле цепи заряда дополнительной батареи
(J713)
40-44 Свободно

4. Реле под монтажным блоком моторного отсека

Реле Назначение
С1 Свободно
С2 Блок управления свечами накаливания, J179 (461)
СЗ-С6 Свободно

5. Реле и прерыватели слева под панелью приборов

Реле Назначение
1 Реле дополнительного отопителя, J485 (53)
2 Свободно
3 Реле вентилятора подачи свежего воздуха, J13 (404), только модели с
дополнительным отопителем
4 Свободно
5 Реле топливного насоса №2. J49 (404), только дизельные модели
6 Реле омывателей фар. J39 (53)
7 Реле подачи напряжения клеммы 50. J682 (433)

Прерыватель Назначение
А, В Свободно
С Термопредохранитель №1 (30 А) регулировки положения сиденья водителя, S44
D Термолредохранитель №1 (30 А) регулировки положения сиденья водителя, S46

6. Реле на блоке подачи напряжения

Реле Назначение
В1 Реле подачи напряжения клеммы 15, J329 (460)
В2, ВЗ Свободно
В4 Реле подачи напряжения клеммы 30. J317 (449)
В5 Реле обогрева заднего стекла, J9 (53)
В6 Реле двойного клаксона, J4 (449)
В7 Реле №1 двойного насоса омывателя. J729 (404)
В8 Реле №1 двойного насоса омывателя, J730 (404)
В9 Реле клеммы X, J59 (460)

Источник

Не заводится v2.

Машина не завелась третий раз за две недели, писал тут. Симптомы всё те же:
Утром заводимся, ездим сколько нужно, оставляем машину на непродолжительное время (час-полтора) и при попытке завестись она крутит но не схватывает.

После первых двух случаев возил в сумке второй ключ и брелок доп имобилайзера. Но использование второго ключа и брелка не повлияли на попытки завести двигатель.

Скинул топливную магистраль, давления топлива нет.
Включил зажигание и снова скинул магистраль, давления топлива нет.

Звонок другу и совет искать реле топливного насоса, на резонное возражение, что на топливный насос есть только предохранитель (№1 в салонном блоке предохранителей), последовал совет искать реле.

Открыл подкапотный блок предохранителей и цапнул первое попавшееся реле (серого цвета, №458).

Постучал реле по ближайшему пластику, вставил его на место и завелся с пол тычка…

Назначение реле для шкоды (сам полез в ЭЛЬЗУ смотреть):

Реле в подкапотном блоке.

R1 (458)
— питающее рeлe для Simos
— питающее рeлe для Motronic
— главное реле электропривода
— реле прямого впрыcкивaния тoпливa дизeльного двигaтeля
R2 (100)
— рeлe нacoca дополнительного воздуха
— питающее рeлe для составных частей двигателя
— реле дополнительного насоса охлаждающей жидкости
— соединительный мостик

Панель реле под центральным блоком управления электрической бортовой сетью.

Дополнительный кронштейн реле над центральным блоком управления автомобиля.

Источник

005633 — Реле электропитания клеммы 30 — J317

Еще как-то давно с официалами смотрели ошибки при помощи их диагноста и периодически висела:
ஜ════════════════════════ஜ
005633 — Реле электропитания клеммы 30 — J317
P1601 — 000 — недостоверный сигнал — Периодически
Момент неисправности:
Статус ошибки: 00100000
Приоритет ошибки: 0
Частота ошибки: 8
Сброс счетчика: 255
Пробег:: 0 km
Индикация времени: 0
ஜ════════════════════════ஜ

У них была отмазка в виде — «Вы автозапуском пользуетесь» — «Вот … это из-за автозапуска двигателя», они почистили ошибки и ее больше не было (до следующего визита к ОД). Так как она ни как себя не проявляла — забил на длительный срок.
В общем недавно съездив к smailauto диагностировали ошибку при помощи ODIS и одис показал, что неисправно все же реле ))) поменяли местами (а их всего 2шт), ошибок больше не было. Но, чтобы полностью решить проблему и навсегда- снял неисправную релюшку 7M0 951 253A и заказал такую же, только сейчас она под номером: 4H0 951 253
