Гофры глушителя. Основные понятия. Что нужно знать при выборе?
Для чего нужна гофра?
Основное назначение гофры – демпфирование колебаний, которые возникают в определенных частях выхлопной системы. Как правило гофра ставится после приемной трубы, в народе штаны.
Из какого материала делается гофра?
Все гофры делаются из нержавеющей стали, в народе нержавейка. На нашем рынке представлены четыре основных типа нержавеющей стали по американской классификации AISI 201, AISI 204, AISI 301 и AISI 304.
AISI – American Iron and Steel Institute (Американский институт железа и стали). Американская классификация используется потому что мы безнадежно отстали практически во всех передовых технологиях, и не является законодателями мод.
AISI 201 (российский аналог 12Х15Г9НД) это самая дешевая и самая недолговечная нержавейка с повышенным содержанием марганца.
AISI 204 идет с присадкой меди, и она уже лучше, чем 201.
AISI 304 (российский аналог 08Х18Н10) это высокопрочная хромоникелевая немагнитная нержавеющая сталь.
AISI 321 (российский аналог 08Х1810Т) это жаропрочная нержавеющая сталь с присадкой титана, выдерживает разбег температур от 600 до 800 градусов Цельсия.
Если у вас Лада Гранта и вы счастливый российский пенсионер, который передвигается только летом и только на дачу, то вам достаточно гофры из стали AISI 201, но если вы вдруг задумали повешать на свою Весту пару турбин, и как следует раздавать со светофора, так чтобы окрестные приоры боялись, ищите себе гофру из стали AISI 304, в крайнем случае из 301.
Конструкция гофры.
Гофра состоит из трех основных частей (слоёв) – внешний слой, сильфон и внутренний слой.
Внешний слой это оплетка, которая защищает гофру от основных внешних воздействий.
Сильфон – основная конструктивная часть гофры, которая и обеспечивает гашение колебаний.
Внутренний слой – слой, который непосредственно контактирует с выхлопными газами.
Гофры отличаются в зависимости от типов внешнего и внутреннего слоёв.
По типу внешнего слоя гофры делятся на проволочную сетку (wire mash) и внешнюю косу (outer braid).
Резонаторы и глушители моего производства. Небольшой ликбез.
Для большинства моих подписчиков не секрет что я специализируюсь на изготовлении элементов выхлопной системы, а именно на изготовлении резонаторов и глушителей.
К написанию данной записи побудил очередной вопрос «почему так дорого?». Вопрос символический или риторический я не знаю, но так как это я слышу не в первый раз то решил немного разжевать эту тему.
Начнем с резонатора.
Сначала внесу небольшую выдержку из Википедии:
Пламегаситель или «предварительный глушитель» (также известный как «резонатор») — обеспечивает отражение волн выхлопа (отсюда название «резонатор») и первую ступень снижения шума и пульсаций газов.
Приведу основные критерии тишины выхлопной системы и ее элементов:
— Диаметр трубы. Чем больше тем громче, но это не значит что лучше. Всему есть свои разумные размеры. Сюда же можно отнести и изгибы самой трубы, но они уже влияют на громкость в меньшей степени.
Поток выхлопного газа должен иметь скорость на выходе, а не свободно метатться по трубе.
Тут принцип «пацаны одобряют» или «говорят что сразу полетит» при выборе диаметра не подойдет, лучше посмотрите графики чуть ниже. Придумано не мной, а проверенно многочисленными замерами.
— Объем резонаторов/глушителей и их количество. Тут все наоборот нежели с диаметром трубы, чем больше — тем тише. Если нет возможности сделать большой резонатор/глушитель, то можно установить два поменьше.
Чем больше объем тем лучше, но нужно использовать этот объем с умом, потому что чем больше волна преломляется тем тише. То есть чем ниже скорость потока выхлопных газов, тем тише звук выхлопа.
Внутренняя набивка резонаторов глушителей должна держать температуру выхлопных газов и не должна вылетать со временем (для справки: температура выхлопных газов атмосферного/турбированного автомобиля обычно не превышает 800 градусов, выше только при использовании спортивного топлива).
Вернемся к моему процессу изготовления. Для меня изготовление резонаторов обкатано и каких либо радикальных изменений в его конструкции уже не будет.
Конструкция проста: перфорированная труба и набивка.
Естественно все делается не ТЯП ЛЯП. Изначально труба расчеркивается по лекалу, далее устанавливается на специальное приспособление и сверлится. Все это нужно что бы ряды и отверстия были ровными и в необходимом количестве.
После сверления трубу необходимо обработать с внутренней стороны для удаления заусенций образовавшихся в процессе сверления, которые в последствии могут испортить звук своим свистом.
Основная часть готова, укладываем звукопоглощающий материал (набивку). Я использую стеклорогожу или по простому крупная, плетенная стеклоткань.
Данная стеклорогожа не плавится в печи на раскаленных углях, а плетенная структура предотвращает ее вылетание через отверстия. Так же проверял ткань после использования резонатора на автомобиле, даже цвет не поменяла.
Уложили ткань, зафиксировали и закрываем корпус.
На днях было изготовлено два резонатора на 50 и 60мм трубе.
Единственно над чем еще стоит поработать это «внешность» моей продукции. Все таки качество качеством, а красота играет тоже не маловажную роль.
Заварили корпус, почистили, протерли и красим. Краска высокотемпературная, до 650 градусов. На Волге после 4000 км. краска все так же сидит на трубе и глушителях с резонаторами, лишь на коллекторах места ошелушилась, но там и температура выше.
Кстати, направление потока в моем резонаторе тоже играет роль.
Глушитель.
Тут все сложнее, а именно сама конструкция, так как глушитель или конечная банка должна придать окончательный звук и сделать его необходимой громкости. Потому конструкция везде может быть разной.
Но принцип всегда один: ниже скорость потока на выходе — тише звук.
Пустые камеры гасят низы, заполненные камеры — верха. Различное деление потока так же создает глушение звука за счет наложения волн.
К тому же, в отличии от резонаторов которые имеют +/- стандартные размеры, глушители изготавливаются по индивидуальным размерам, разной формы и разной сложности.
И приведу пример вчерашней работы по изготовлению круглого глушителя.
Немного калькуляции затрат на производство одного резонатора/глушителя:
— Труба от 250 руб.
— Листовой металл от 150 руб.
— Набивка от 250руб.
— Краска, растворитель — от 30 руб.
— Расходы на резак, болгарку, сварку, свет и т.д. — *** руб.
А теперь скажите сколько такая работа должна стоить?
Комментарии 200
здраствуйте нужен резонатор
Сейчас делаете глушители?
Здравствуйте. А какую набивку в глушителе используете?
На сценик 2 резонатор в какую стоимость будет стоить
Привет, для хороших шовчиков полуавтомат нужен, если из чермета варишь. Или аргон, если нержа.
То и было MIG поварено)))
Металл тонкий? Или проволока толстая? Или опыта мало? Полуавтоматические швы аккуратнее можно положить.
Скажим так, в его случае играют все факторы, и тонкий метал, и подача проволки много, или ток мал был.
В его случае, я бы варил большим током, и точками, тогда был бы низинький катит, и красивый шов)
Но, есть минус, тогда деталь долго варится, или надо было делать зазоры, тогда шов вплавлялся а нутыр, и красивее было бы)
Позже фото прикреплю)
Подскажи как с размерами определиться, длина, диаметр наружний, длина резонатор, сколько на стекло ткани витков.
Чем длиньше тем лучше, а вот наружный диаметр 100-120мм делай что бы сильно снизу не торчал
Глушак на 3х литровый турбо мотор очень тихий в какую цену обойдется?
грамотно.швы по аккуратней и можно ставить пломбу и задирать ценник.я пробовал из нерж варить разбирали как горячие пирожи.Удачи в трудах
Михаил, заинтересовала фраза про глушитель на уаз взамен штатного, если можно в личку отпишитесь — стоимость, какие улучшения наблюдаются в двигателе и т.п.
Добрый вечер, а можно попросить у вас чертеж или хотя бы размеры глушителя для Уаз, есть желание самостоятельно сделать
таджик на стройке ржавым гвоздем лучше сварит.кусок г а не глушитель
Поломку гофры глушителя не видно, но хорошо слышно: автомобиль начинает громко рычать, действуя на нервы и водителю, и окружающим. Что это за деталь? Почему она так часто прогорает? И можно ли отказаться от неё, сделав глушитель цельным? Разбираемся в устройстве и назначении гофры.
Зачем нужна гофра глушителя
Двигатель автомобиля во время работы не только вибрирует, но и заметно «кивает» при сбросе и подаче газа. Именно поэтому он крепится на упругих опорах-подушках, компенсирующих колебания и клевки. Но к выпускному коллектору двигателя герметично (а как же иначе) пристыкован глушитель, который — пусть и через резиновые подвесы — прикреплен к кузову машины. Чтобы соединить относительно неподвижный глушитель и вибрирующий двигатель, нужен гибкий переходник — гофра, играющая роль демпфера. Гофру можно назвать эластичным предохранителем системы выпуска — без неё глушитель и выпускной коллектор двигателя разрушались бы от вибраций.
Гофра глушителя есть в большинстве автомобилей, но не во всех — иногда в качестве демпфера используется уплотнительное шарнирное кольцо из графита, стянутое специальными болтами с пружинами. На выбор инженеров влияет расположение двигателя в моторном отсеке (продольное или поперечное), его вибронагруженность и протяжённость выхлопной системы. Некоторые старые автомобили обходились и без гофры, и без шарнирного кольца — но это, скорее, исключения. Большинству современных машин для защиты системы выпуска требуется полноценная гофра глушителя.
Типы гофр
Конструкция гофры глушителя всегда многослойная — слоёв может быть 3, 4 и более (чем больше, тем долговечнее, но тем ниже эластичность). Выделяют два основных типа гофр: Innerbraid, напоминающую плетённую из металлических волокон сетку, и Interlock, представляющую собой гибкий рукав из стальных пластин. Внешне они выглядят одинаково, но вот внутри Interlock видна стальная «чешуя», в то время как внутренний защитный слой Innerbraid выполнен из такой же «плетёнки», как и наружный.
Гофры Interlock иногда называют оригинальными, поскольку именно такой тип гофр обычно установлен на автомобиле с завода. Как правило, они долговечнее, но стоят дороже, чем Innerbraid, и менее распространены. Хотя качественная усиленная гофра Innerbraid тоже служит достаточно долго.
Причины поломки гофры
Чаще всего гофра просто прогорает от времени, ведь температура выхлопных газов — около 500 °C. Если гофра находится в нижней части глушителя, то её можно повредить механически, ударившись днищем о камень или бордюр. Наконец, гофра может банально проржаветь от морской соли или дорожных реагентов.
На некоторых автомобилях гофра выходит из строя чаще из-за особенностей выхлопной системы. Также жизнь гофры заметно сокращают неисправные опоры двигателя и ослабший крепёж элементов глушителя (например, хомуты катализатора). Если новая гофра прогорела спустя всего несколько месяцев после замены, тщательно проверьте подушки двигателя и крепления выпускной системы, прежде чем вновь заменить её.
Признаки выхода гофры из строя
Поскольку гофра находится под машиной, увидеть её без подъёмника или смотровой ямы сложно. Проблема с ней чаще всего диагностируется по звуку — двигатель начинает слишком громко работать при нажатии на педаль газа. Со временем звук прогрессирует: «спортивный» рык глушителя превращается в назойливый рёв, от которого болит голова, а все соседи знают, когда вы возвращаетесь домой, и шлют лучи добра…
Также прогоревшая гофра начинает пропускать выхлопные газы, что можно почувствовать в салоне, и это достаточно опасно для людей в машине, особенно если долго стоять в пробке. Поэтому меняйте гофру при первых признаках неисправности и следите за её состоянием при каждом обслуживании машины на подъёмнике
.
Выбор и замена гофры
При покупке новой гофры глушителя обращайте внимание на длину и внутренний диаметр старой — они должны совпадать. Слишком длинная гофра может дребезжать, слишком короткая — порваться. Параметры указаны в маркировке: например, у гофры Masuma 65×280 внутренний диаметр составляет 65 мм, а длина — 280 мм.
Самостоятельно заменить гофру, скорее всего, не получится, если у вас в гараже нет болгарки и сварочного аппарата. На некоторых машинах гофра крепится быстросъёмными хомутами, но чаще всего она является гибкой секцией участка трубы, которую придётся вырезать и вварить новую — понадобятся услуги сварщика. Обычно замена гофры занимает не более часа.
Покупайте качественные гофры, ездите в тишине и не рычите на дороге без необходимости.
Дополнительная полезная информация про гофру глушителя и её ремонт своими силами:
Если Вы заметили ошибку, неточность или хотите дополнить материал, напишите об этом в комментариях, и мы исправим статью!
Гофра глушителя — Как выбрать? — Как заменить?
Друзья, мы очень много заменили гофр и в связи, так скажем с не осведомленностью автовладельцев ( не всех естественно ) мы решили написать эту информативно-объективную статью о гофрах глушителя, которая возможно, в будущем кому-то сэкономит не только нервы, время и продлит эксплуатацию двигателю, но и конечно сэкономит семейный бюджет. Статья написана саморучно, ничего из интернета не взято ( кроме некоторых фото ).
Гофра в системе выхлопа — что это?
Соединение приемной трубы с основной магистралью выхлопной системы, вида амортизирующего компенсатора — это и есть гофра глушителя. Пришел данный компонент на замену пружинно-фланцевому соединению, ( но фланцы ставят и будут ставить), которое в разы уступает гофре по качеству и долговечности. Эластичность гофры позволяет гасить все колебания от двигателя, а так же резонанс и вибрацию. Герметичность гофры так же обходит пружинный фланец, в котором графитовое кольцо очень часто прогорает и начинает «попёрдывать«.
Правильно установленная гофра никогда не создаст дискомфорта и продлит срок эксплуатации остальных компонентов глушителя. Так же, в некоторых двигателях, где 2-ой лямбда зонд, отвечающий за снятие показаний CO2 установлен после гофры, может давать неверные показания при разорванном или прогоревшем элементе, и может появится ошибка по катализатору 0420-30.
Какую же гофру глушителя выбрать?
Выбрать гофру для своего авто, не зная нюансов выхлопной системы — не просто. Можно купить ее лично в магазине ( предварительно узнав ее размер, эластичность и диаметр посадки ), а можно довериться мастеру из автосервиса и там сделать ее замену с предложенной запчастью. Для начала рассмотрим какие гофры глушителя предлагают для замены в автосервисах и попробуем разобраться, какие из них лучше, а какие могут быть вообще дешевые, но подойти далеко не на каждый автомобиль. Для автолюбителя ( именно автолюбителя ) при походе в автосервис, пожалуй самый главный вопрос стоит в стоимости новой гофры. Владельцу авто, который не разбирается в тонкостях и строения сего компонента системы глушителя, далеко по барабану из чего сделана гофра, главное, заменить ее сейчас и подешевле, поверьте это прискробно, но практика показывает что это так. Чтобы не быть частым гостем в сервисах по замене гофр, гаражах у «дяди Васи» и прочих заманивающих своей дешевизной конторок, мы рекомендуем немножко узнать о материалах, качестве, особенностях и типах гофр глушителя, это будет не только полезно, но и познавательно.
Типы и виды гофр для глушителя
Устроена гофра глушителя таким образом, чтобы быть максимально герметичной и в тоже время иметь эффект амортизатора. ( см фото в разрезе). В современном мире запчастей для глушителей и их компонентов очень много различных заводов производителей, каждый из которых пытается продать свой товар и заявляет что он лучший на рынке. Естественно выживают сильнейшие, поэтому в настоящее время на рынке остались только качественные гофры ( хотя встречается и дешевый хлам), рассмотрим несколько производителей и несколько видов гофр по строению и материалам.
1) — Гофры «Interlock». Производятся и в Польше и в Китае, разницы нет, делаются качественно и добротно. Достаточно надежные гофры, состоящие из 3 слоев ( 2 слоя оплетки и 1 вида «гофра»), каждый из которых сделан из нержавеющей стали. Особенность данного типа гофры — внутренний слой сделан в виде металлорукава ( см. фото ), что очень надежно защищает от высокой температуры, вибрации и даже сильных толчков двигателя, при движении и ускорении. Устанавливается эта гофра практически на любой тип двигателя, расположенный поперек и имеющий рядное число цилиндров. Гофры Интерлок имеют самую плотную компенсацию, то есть для их сжатия и растяжения, им нужна нагрузка. Визуальное отличие от гофр Innerbraid — внутренний металлорукав и опрессованные кольца по краям из шлифованной нержавейки.
2) Гофры «Innerbraid». Производятся в основном в Китае. Практически аналог вышеописанных интерлок. Эти гофры так же сделаны из нержавеющей стали, имеют три слоя. Однако, внутренний слой, в отличии от интерлок — сделан тоже в виде оплетки, то есть без металлорукава ( см. фото ). Эти гофры немного дешевле интерлоковских, устанавливаются так же на все типы двигателей. Три слоя оплетки делают эти гофры более эластичными, поэтому данный вид широко применяется на отечественных автомобилях, где мощность двигателя и его ( часто большой ) ход в подушках, позволяет без труда компенсировать все рывки и вибрацию. Срок службы гофр Иннербрайд немного меньше чем Интерлок, так как внутренняя оплетка, хоть она и сделана из нержавеющей проволоки, все равно прогорит быстрее, чем металлорукав. Визуальное отличие от Интерлок — внутренняя оплетка без рукава.
Как происходит замена гофры глушителя?
Хочется сразу отметить и развеять все слухи и мифы о ремонте гофры, гофра НЕ ремонтируется, не сваривается, она может быть только заменена на новую. Есть умельцы, что накладывают специальные бандажи на рваные гофры, но увы, этот способ ( или безвыходная ситуация ) недолго держит и в итоге разрушается и разваливается. Для того, чтобы заменить износившуюся или прогоревшую гофру глушителя нужны специальные инструменты, навыки и конечно знания. Для любителей делать все на своем авто самостоятельно, понадобится как минимум смотровая яма, болгарка, набор инструментов ( для снятия коллектора или приемки ) и конечно сварочный аппарат.
Гораздо удобнее и наверное надежнее, просто приехать в специализированный автосервис по ремонту глушителей и там, заменить гофру глушителя, при этом получив не только гарантию на работу и компонент, но и узнать и даже узреть бущие возможные проблемы на своем глушителе. В нашем автосервисе «ГлушакоФФ» можно заменить гофру как со снятием выпускного коллектора или приемной трубы, так и без этого, квалификация и профессионализм нашего мастера это позволяет.
Ну вот в принципе и все, надеемся что затронули все нюансы по теме замена гофры глушителя, но если у вас есть чем дополнить данную статью — пишите комментарии, мы все будем рады почитать о том что упустили.
Катализатор, гофра, короче пару слов про выхлоп.
Итак. Резонатор. Подняли машину. Осмотрели.
1. Треугольный фланец который мне варил сварщик в прошлый раз на месте. сварка цела.

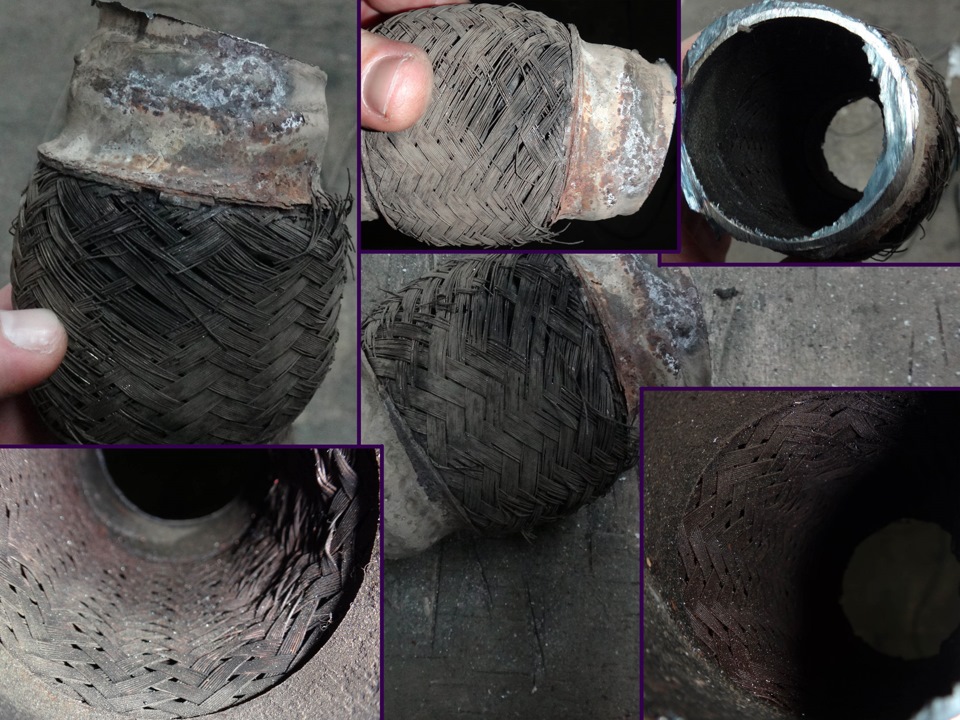

2. Гофра на резонаторе дырявая.
Тут наверно можно было бы ограничится заменой гофры, ну или резонатора кому как больше нравится. Но я был уверен что трубы к 1му и 4му горшкам у резонатора треснули т.к. были видны следы что там прорываются газы. Да и судя по состоянию треугольного фланца я уверен что он снова лопнет уже чуть дальше там где заканчивается новый сварочный шов.
Разбирать полмотора ребята не стали. Снимать топливную рейку не стали. Снимать дроссель не стали. И за это им также спасибо. Чем меньше разбирать тем лучше, по крайней мере мне так спокойнее. Они открутили все гайки с коллекторов, отсоединили провода, шланги и просто отвели его в сторону. И тут потекло…
В прямом смысле… расширительный бачок опустел. Но меня больше напрягло что всё потекло в цилиндры т.к. антифриз не сливали. Вытекло немного… наружу не много, сколько попало в горшки не знаю (

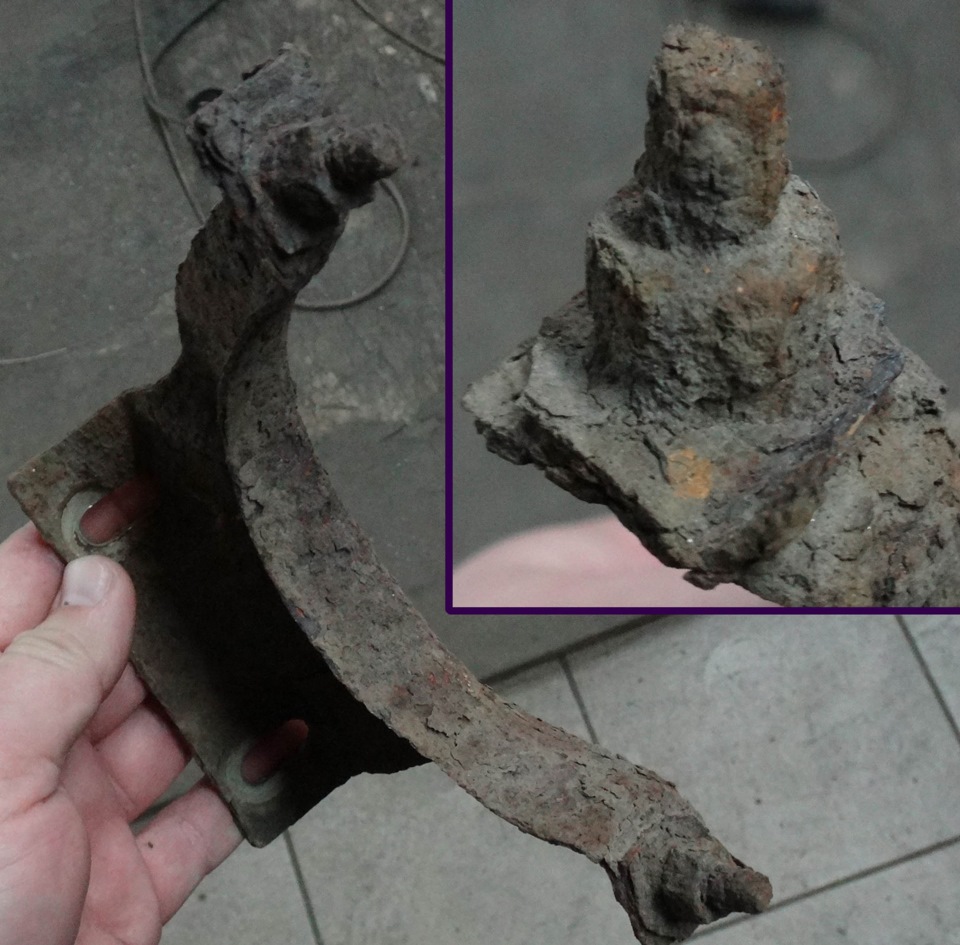

Машине 9 лет, все гайки открутились, ничего вроде не сломалось.

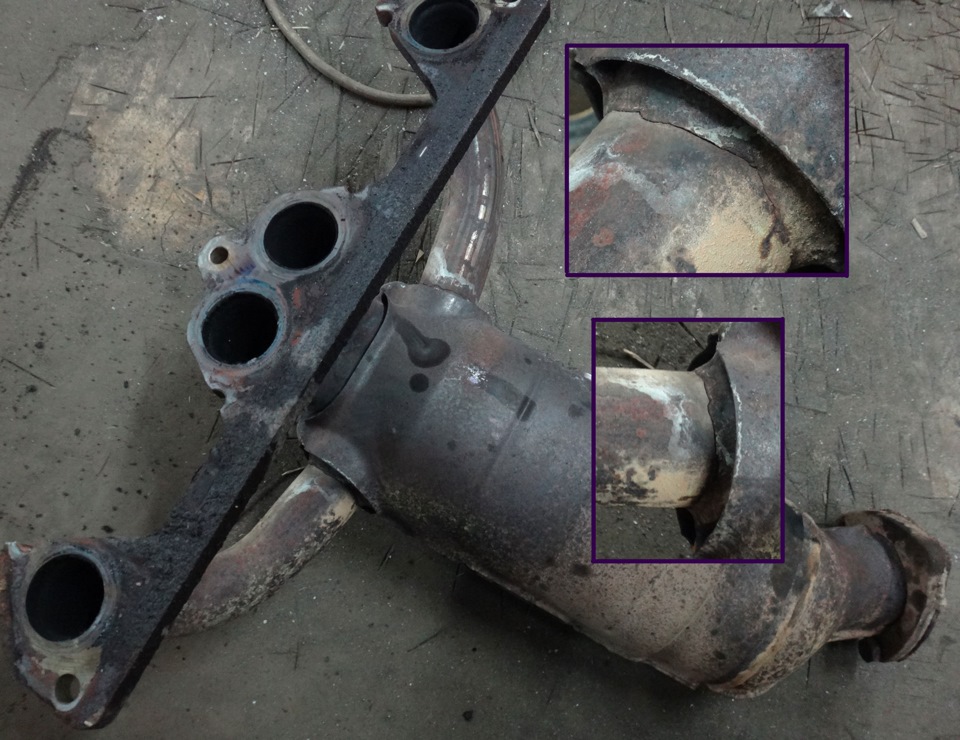

Вот он катализатор:
В принципе можно было заварить трещины… но для этого его всё равно нужно снимать… и что то мне подсказывает что он бы снова лопнул, а снова варить это значит снова снимать…

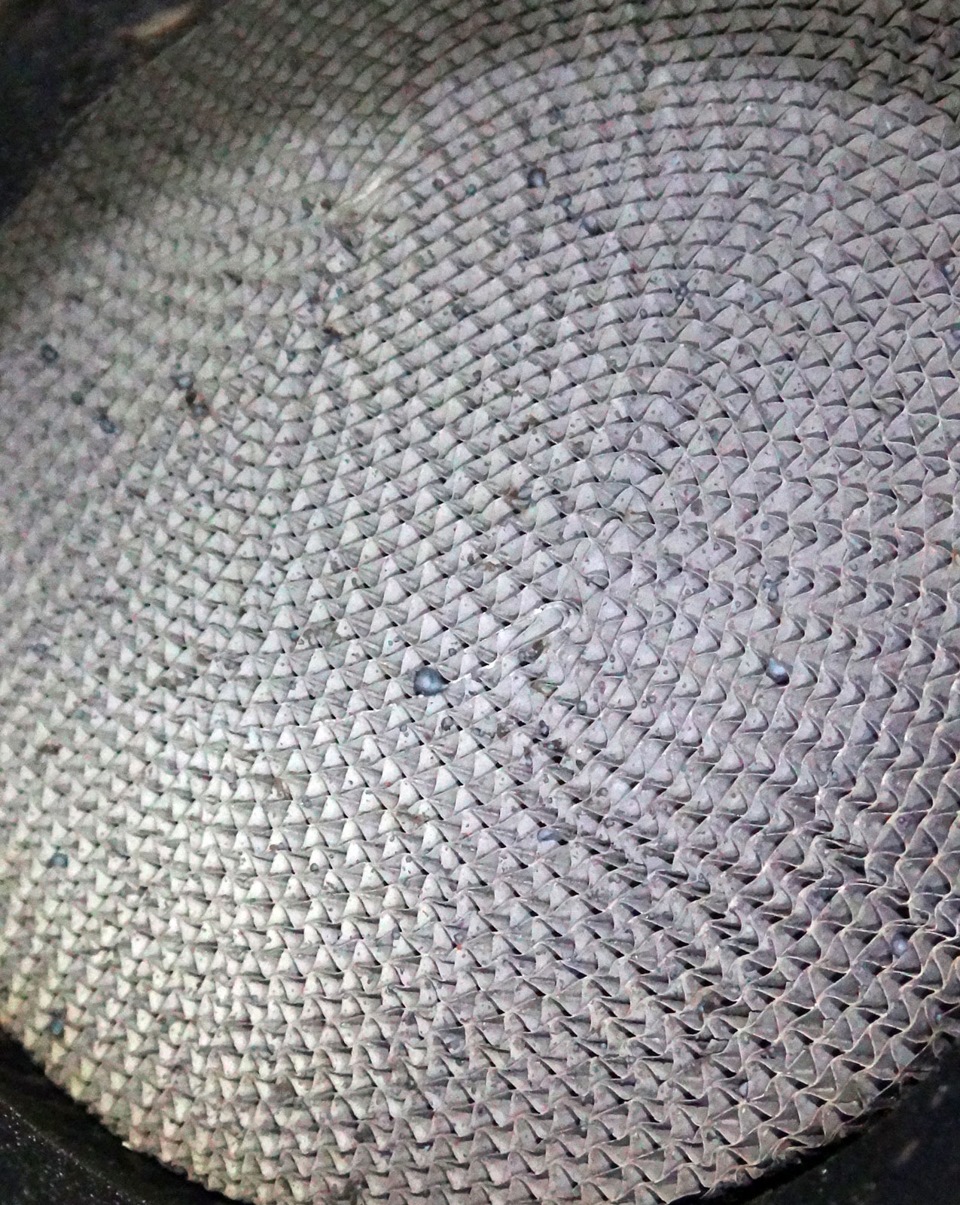

А вот состояние сот в моём катализаторе:
(Это фото со стороны треугольного фланца, т.е. выход газов)

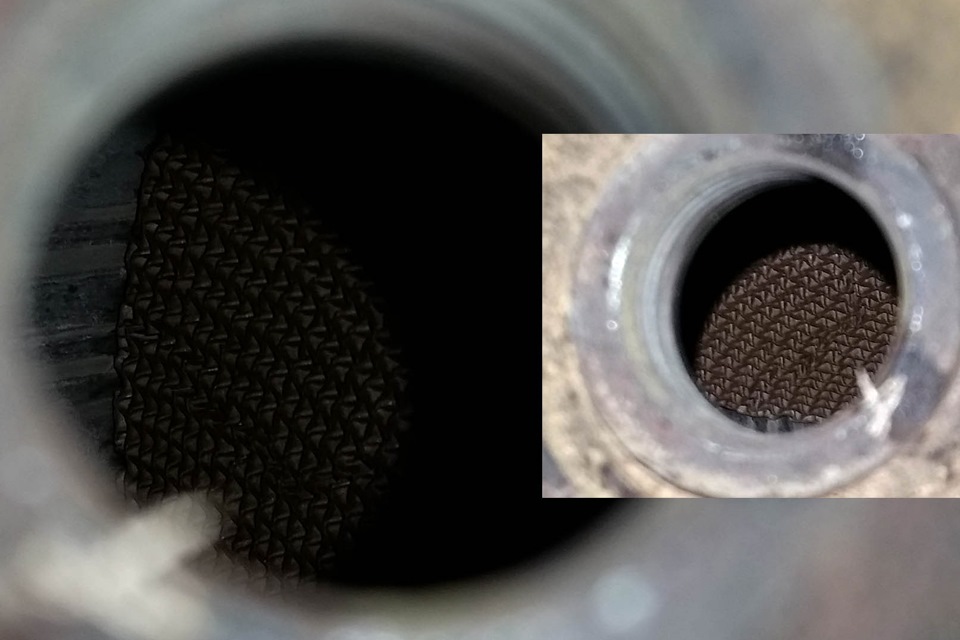

А вот со стороны двигателя т.е. там где вход газов
Как видите полный порядок. Получается я меняю дорогущую запчасть с исправным каталитическим элементом, а именно он составляет почти всю стоимость этой запчасти, только потому что кто то руками растущими из жопы спроектировал корпус. Суки… слов нет… просто позор.
Промаркирован АР 11183-1203008 11 2015
Кстати, щас в этом сервисе акция и новый катализатор вам обойдётся за 6500руб. торопитесь )
Можно конечно найти например за 6350, но обычно цена в магазине в районе 7000.7500
Как видите почти такой же, разница в том что на новом есть резьба под второй ДК и вместо трёх шпилек на треугольном фланце три отверстия с резьбой.

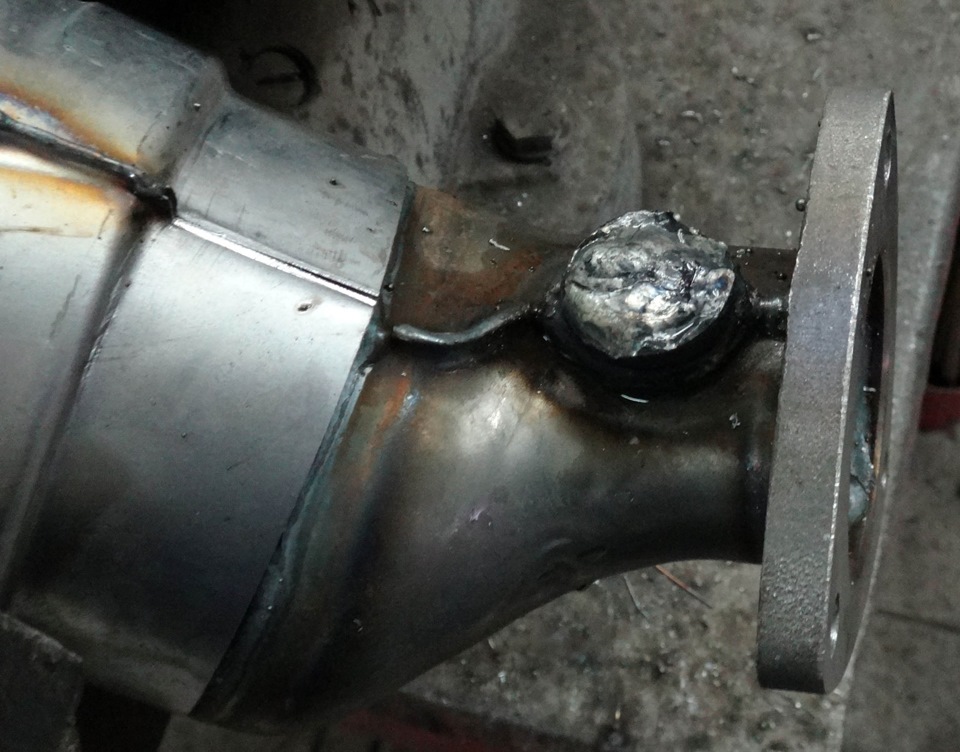

На старом катализаторе отверстие под второй ДК заварено. На новом «Сварщик» также заварил отверстие под второй ДК.
Три отверстия «Сварщик» предложил просверлить, я тоже хотел это сказать ему, но он меня опередил )
Тут хочется сказать послание АвтоВАЗу:
Господа хватит извращаться со шпильками и отверстиями с резьбой на этом фланце. Неужели вы не понимаете что это всё просто не открутиться через несколько лет. Сделайте просто три отверстия под обычные болты.
Прокладка:
В общем всё прикрутили. Предварительно продули каналы в головке сжатым воздухом. Не знаю попало что в цилиндры или нет, но завелась хорошо, как обычно с пол-оборота. Как же я давно не слышал чтобы так тихо работал мотор ))
Выехал… надо же прокачать СО… В очередной раз вспомнил кто это проектировал… чтоб им икалось… температура 103°, вентилятор молчит, печка вроде тёплым дует, радиатор чуть горячий и только сверху. Ну это нормально. С этим я уже учёный, и антифриз менял, и радиатор. Как обычно снимаю патрубок подогрева дроселя но дуть в бачёк не стал т.к. мотор работает и помпы должно хватить. Чуть газонул повернув сектор на дросселе чтобы из патрубка вышел воздух и пошёл антифриз и сразу одел патрубок на дроссельный узел.
Вот теперь как надо всё. температура упала до 91°, радиатор весь горячий, печка жарит во всю.
На долив покупал две канистры антифриза по литру. Тут же в Мирус-Авто, цена 150 руб за литровую канистру.
Долил где-то 1,5 литра в систему при этом уровень стал выше. Ну ладно. Лишнее вытечет, пробку не закручиваю )
Кстати про этот Мирус-авто… магазинчиков полно, но как то всё это бедно смотриться. Тут можно купить всякие безделушки, типа хромированные насадки на глушак, салфетки для вашего мерса, дворники, накидку на сиденье, фары… или заказать что нибудь на ваш Форд, ниссан. митсубиси и тд. и тп. Просто чудо что я нашёл в продаже антифриз, масло тоже есть. В остальном совсем голяк, тут не купить запчастей как таковых. Заказать и приехать забрать — да. А заехать купить что-то, тут просто нет таких магазинов.
Итог всего ремонта:
1. Новый катализатор
2. Новая гофра на резонаторе
3. Нашёл отличный автосервис по выхлопным системам.
Теперь со спокойной совестью можно крутить мотор ) раньше больше 2000 не крутил ибо рокот стоял как от раллийного монстра и поэтому старался передачу повыше, оборотов поменьше. Выехал на МКАД, раскрутил до 3500, как же хорошо она едет для старого овощного мотора.
Всем удачи. А если надумаете ремонт выхлопной системы и находитесь в Москве то присмотритесь к этому сервису. Щас сложно найти хороший сервис, с хорошим персоналом. А здесь делают всё, делают хорошо, делают качественно и делают быстро.
