Реостат отопителя (лёгкое решение альмеровской болячки)
Когда покупал Алинку, у неё работала только четвёртая скорось отопителя, а на 4ой скорости очень сильно выхлаждается печка, и получается, что через минут 10 из печки дует еле еле тёплый воздух, и начинают запотевать стёкла ((((((.
Впринципе, при учёте того, что сам занимаюсь запчастями, найти реостат для меня было не проблемой. К тому же уже нормально скорефанился с соседями из NISSAN.
Ну так вот, захожу к соседям, спрашиваю стоимость и наличие, и продавец мне отвечает, что деталь то есть, стоит полтора рубля, но продавать мне Он её не будет. Спрашиваю : почему? А он мне такой с ухмылкой весёлой отвечает : ЧЁ РУК НЕТУ ЧТОЛЕ? Зубилу типа каждый день перед работой маслал, а купил иномарку и сдулся? И обьяснил мне как всё ремонтится. + Я этим же вечером полазил по ниссановским сайтам и нашёл даже в картинках))))
Ну так вот инструкция по личному опыту.))))
1) Открываем пассажирскую дверь, и заглядываем под бардачок. За бардачком находится корпус мотора печки. Наблюдаем, что на корпус в самом легкодоступном месте идёт штекер из 4х проводов к чёной прямоугольной пластмассине (к реостату).
2) Отсоединяем штекер (потомушто к примеру у меня провода оказались коротковаты чтоб вынуть реостат без снятия штекера, то провода натягиваются, то реостат куданитьупирается и не вылезает).
3) Откручиваем 2 самореза крепления реостата. (у меня были под крестовую отвёртку, но видел и под ключ на 10)
4) Аккуратно вынимаем реостат и идём с ним домой, в гараж или в любое место где есть розетка свет и тепло.
5) Сам реостат представляет собой керамическую пластину с дорожками, предохранителем тепловым (у меня он оказался куском перегоревшей окисленной аллюминиевой массы ). Протираем реостат от пыли тряпочкой, и смотрим что перегорел долбаный предохранитель (Как общался с людьми, поголовно у всех так было), так же могут перегореть дорожки ( у меня перегорела + дорожка 1ой скорости.)
6) Зачищаем окислившиеся и перегоревшие места, и запаиваем их (предохранитель пропаиваем поверх всего корпуса от дорожки ). Берём у мамы ( жены, девушки, сестры, дочки) лак для ногдей, и напаянные кнаки наши закрашиваем лаком (совет бывалых с Ниссан клуба, даёт +100500 хэлсов от окисления)
7)Тестируем на автомобиле. ( также совет от бывалых, что керамика реостата при работе отопителя очень сильно нагревается, так что может расплавиться всё что мы сделали. ИЗЗА ЭТОГО РЕОСТАТ РАСПОЛОЖИЛИ ИМЕННО В ТОМ МЕСТЕ В КОРПУСЕ ПЕЧКИ, ЧТО ТАМ ТИПА АБАЛДЕТЬ КАК ОХЛАЖДАЕТСЯ ОН) по поводу
8) если все скорости работают, то отключаем зажигание и собираем всё обратно.)))))
1) Рабочая печка)))))
2) экономия от 1500р
3)Статус автомеханика первого лэвэла )))))
Новый резистор печки. Плюсы и минусы.
Все привет и с Новым Годом!
Как раз под конец года, приехал мне новый резистор(реостат) печки. Проблемы с родным резистором я описывал в предыдущем посте.
Скажу сразу, что данный эксперимент имеет свои плюсы и минусы. Чего оказалось больше? Тут как посмотреть.
Когда я озадачился восстановлением родного реостата, то просмотрел кучу разных вариантов его замены на новый. В результате выяснил, что заменить можно не обязательно на такой же, а можно установить даже от ГАЗели или другого нашепрома. Проблема будет лишь в том, как его охлаждать. Ведь конструктивное исполнение резистора напрямую связано с тем в каком месте он будет установлен, чтобы хорошо охлаждался.
А охлаждать его надо обязательно. Законы физики там работают на все сто процентов и нагрев идет приличный. Именно поэтому на всех автомобилях данный резистор устанавливают там, где ему будет обеспечено принудительное охлаждение. А именно, в районе крыльчатки двигателя печки.
Конструктивные решения у всех разные, поэтому взять и заменить эту деталь от другого авто просто так не получится. Кто-то делает резистор круглым, кто-то плоским и т.п.
В нашем случае резистор изготовлен в виде плоской тонкой пластины с нанесенными на ней дорожками из какого-то сплава, которые создают определенное сопротивление, в результате чего двигатель крутится с разной скоростью.
И вот тут есть интересный момент, который в явном виде для автовладельца скрыт. А именно, чем медленнее крутится двигатель, тем сильней греется этот резистор. И наоборот.
Когда автовладелец думает, что не будет «насиловать» двигатель печки и включает его на самую малую(первую) скорость, то где-то там в глубине торпеды плачет жарко трудится резистор.
А когда врубаем печку на полную, то резистор «отдыхает».
Просмотрев в интернете изображения резисторов, пришел в выводу, что на многие автомобили nissan и даже isuzu устанавливаются практически одинаковые по исполнению резисторы.
По колодке подключения они идентичны, но различны по исполнению самой пластины. Давайте смотреть и все будет понятно.
На Али нашел самый дешевый резистор от ниссан микры 1992-2003 года выпуска, стоимостью 350 руб. Еще 100 руб. взяли за доставку. Партномер у этого резистора 27150-72B01 или 27150-EY00A.
Родной имеет партномер 27150-0T100
На Али есть много других аналогичных резисторов, но цена гораздо выше. Я же хотел взять дешевле, чтобы провести эксперимент и в случае неудачи, финансовые потери были минимальны.
Моторчик печки и реостат, поколхозим немножко. А заодно о лампах и предохранителях.
Запись не из тех, где объем работы космических масштабов, но объемная по описанию, так что принимайте удобную позу и понеслась.
1. Пункт номер раз, печка.
Подпункт 1.1 моторчик печки.
Стала моя печка дуть как-то непостоянно, то дует, то нет. Вычислил, что если попинать по моторчику, то вроде оживает, но не навсегда. Изначально предполагал кончину провода, вроде как перетерся и подкорачивает. Снял моторчик, осмотрел- щеток нет. А дело происходило вечером поздним, то есть купить негде. Также не планировалось затягивать до завтра. «Хм, я ж знатный плюшкин, должны ж быть где-то, «- подумалось мне. Сначала поискал пару новых, которые где-то лежат. Час в задницу, щетки не найдены. Потом разобрал старую дрель айнхел, там не такие, болгарка айнхел, тоже не то, моторчик печки от 123 мерседеса, ага, вот они! Корпус щетки не такой, но сам графитный стержень с медным поводком такие же. Дальше щетку старую отпаиваем, снимаем, меняем стержни местами, ставим щетку, припаиваем медный поводок, ставим моторчик на машину, работает. Заливаем проникающей смазкой втулки, чтоб крутился полегче да потише. Ставим, проверяем- работает. Казалось бы, алеллуя, слава богам, жертвоприношения, песни и пляски вокруг костра голышом да под травой, но…
Подпункт 1.2 реостат
.но н****, негр, солнце еще высоко. Один день вся система «моторчик печки + реостат» работала нормально. Потом на загородной трассе при переключении с 3 на 4 скорости в недрах приборки я услышал «пш» и почуял запах пластика, слабенький. Подумал на предохранитель, заменил. Появилась 4-ая скорость и только она. Почитал почему такое бывает. Узнал про существование реостата да с термопредохранителем на 15 А и 117 градусов цельсия внутри. Сгонял в магазин с подобными плюшками, там его не обнаружил. Почитал еще, узнал, что поймать такую деталь в продаже проблематично, быстро разметают. Почитал еще, нашел вариант впихнуть две мамы+обычный предохранитель. Снял реостат, вколхозил систему «провода+ 2 мамы+предохранитель». Попробовал всунуть реостат не место, не полез. Разместил систему «провода+2 мамы+предохранитель версия 2.0» по-другому. Влезло. проверил-работает, скорости все на месте. Время плясок и плотских утех.
2. Пункт номер два, предохранители
3. Пункт три, лампы головного света.
С ними все произошло вполне обыденно, очередной раз завелся и вместо двух фар засветила только одна. Отправился за новыми с мыслями купить ярче, чем стандарт, потому как слабенький у вольво свет, так хоть как надо бы его улучшить. Можно было бы впереть и колхозный ксенон, или противотуманки впереть и ездить с ними круглые сутки напролет, а лучше и то и другое, да еще везде этот ксенон впереть, как любят делать автомобилисты моей родины. Но я не хочу быть тем чудаком, который слепит весь встречный и попутный поток. Я ж нормальный, и понимаю почему колхозный ксенон запрещен, так же, как и езда с противотуманками при отсутствии тумана. Поэтому просто лампочки ярче. В итоге взял bosch +120, обещали яркость как у osram night breaker, но при этом с обычным сроком службы против года у osram. По сравнению с моим старым светом на лампочках osram+narva обычных стало ярче.
Реостат печки жигулизация Шнивовским
Реанимация печки идёт своим чередом! На днях отпишусь. Тем временем, по совету уважаемого MeehaZ, решил провести жигулизацию реостата!

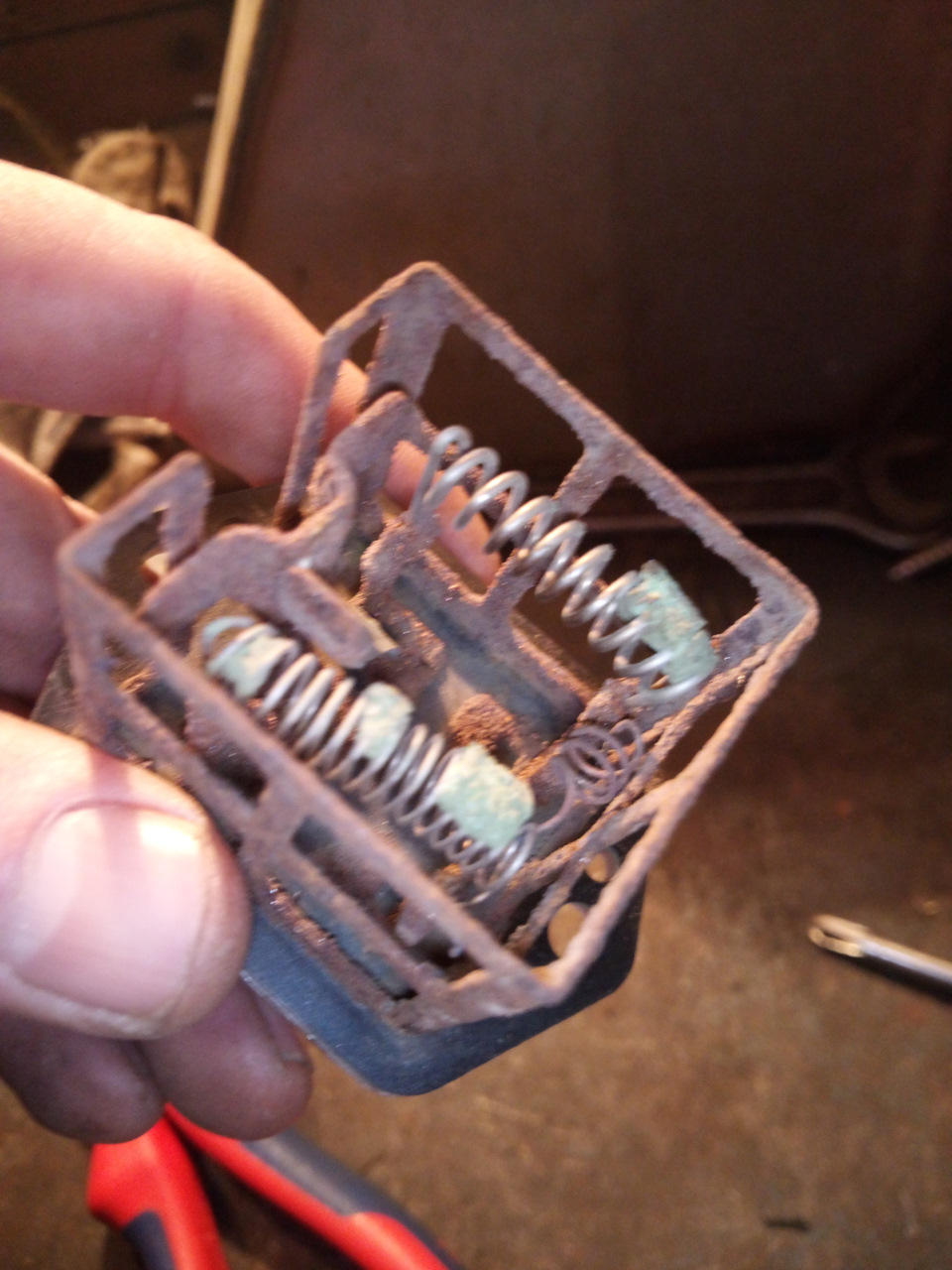

Оказалось это совсем просто! Реостат Шнивы стоит 350 рублей. Родной реостат б\у около 800. Состояние, понятно, не очень. Ибо возраст больше 30 лет. Естественно, выбор в пользу жигулизации.

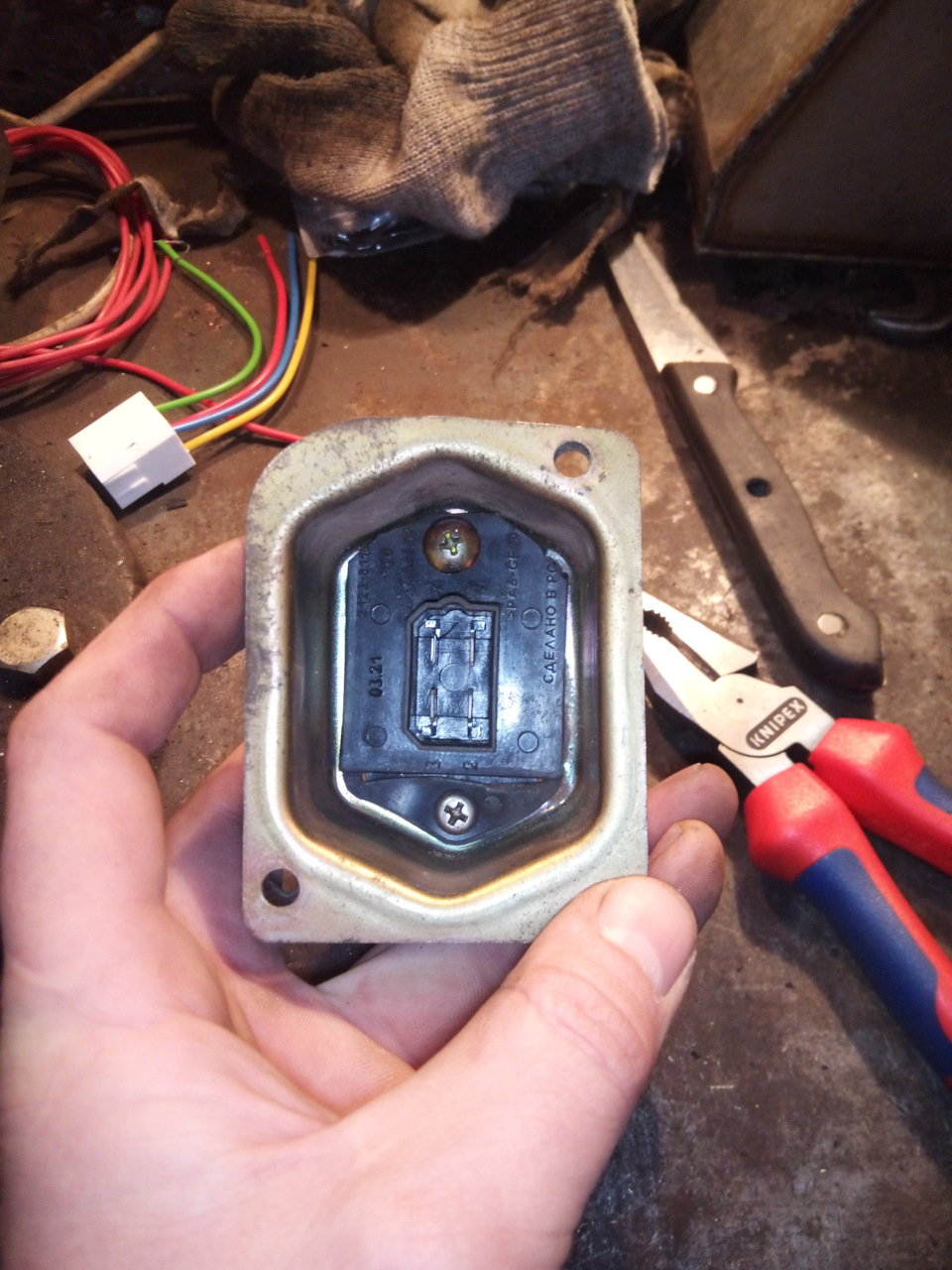

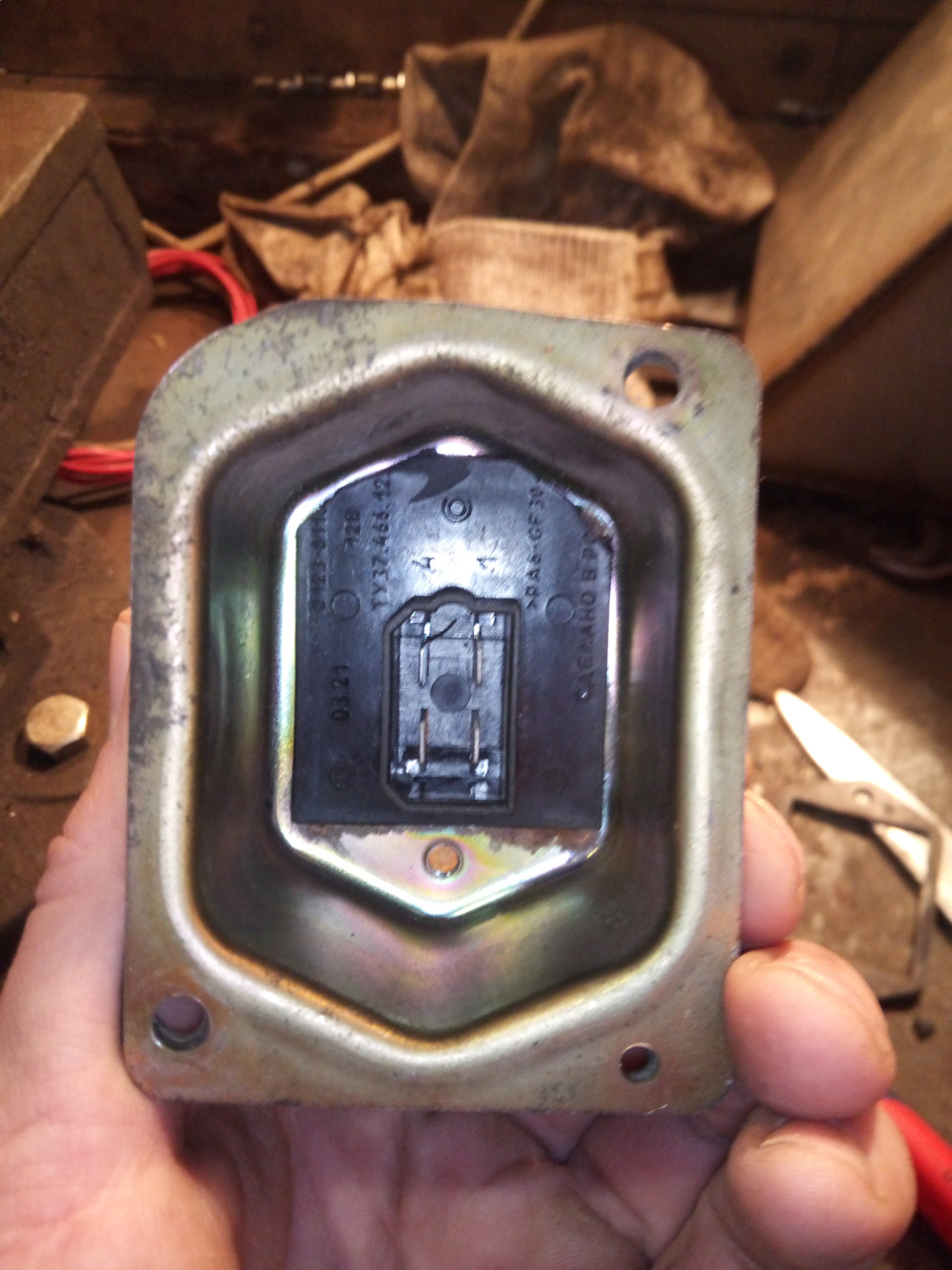

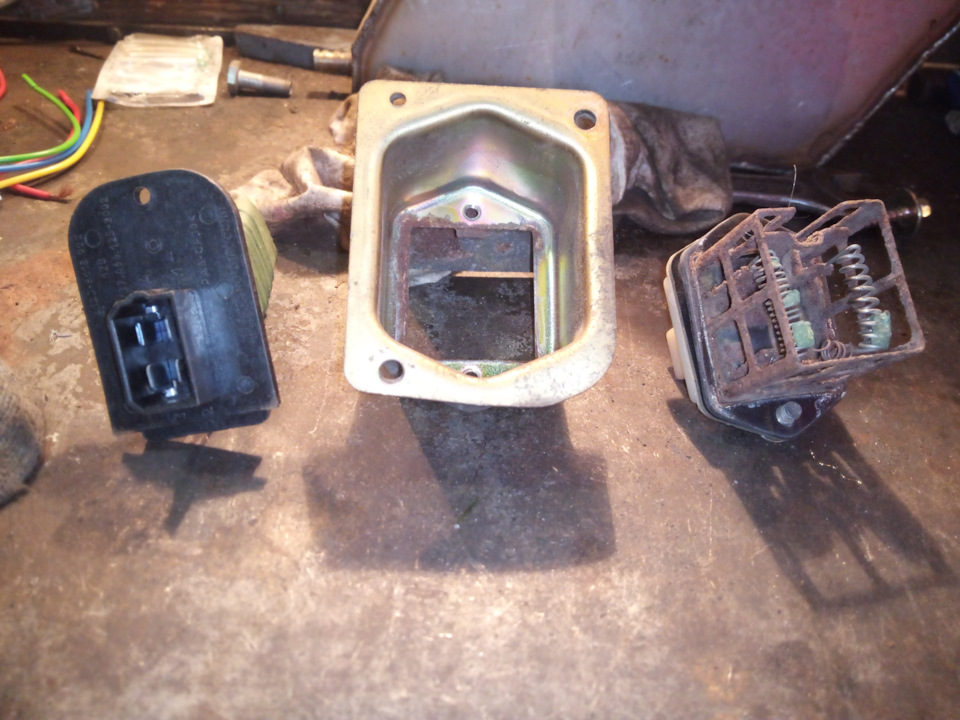

Фото родного и шнивовского.

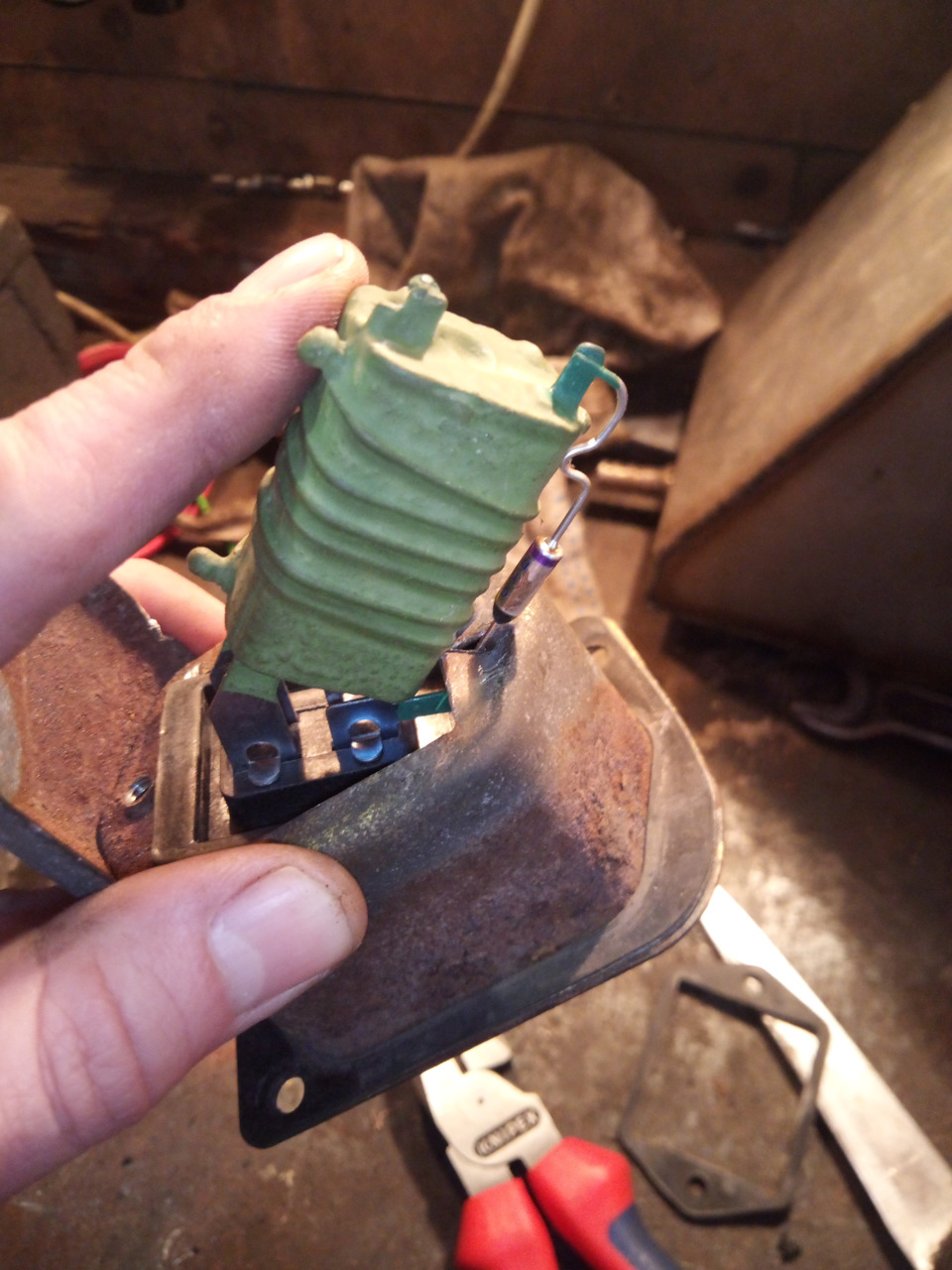

По размеру Шнивовский входит практически идеально, ширина родная, по длине надобно укоротить народными средствами. У меня под рукой была болгарка.
Дабы все нормально вставилось, пришлось ножовкой сделать пропил в корпусе под ножку сопротивления. Минутное дело.
В Шнивовском реостате сверлом на 5 сделал дырку под винт, второй винт закрутил тупо как заглушку.
Взял еще Шнивоскую папу, чтоб каждый при разборке провода не перетыкать каждый раз. А провода подобрать дело нехитрлое!
Спасибо всем за советы, извиняйте за ошибки, я под мухой)))
Дополню тему!
Сегодня перед работой реостат подключил! Хотел через шнивовскую фишку, но не вышло — японская клемма в фишку не лезет. Посему засунул клеммы в термоусадку и впихнулпо местам.
Кому надо распиновка:
1 Син зел
2 Син жёлт
3 Син бел
4 Син черн
Принцип работы реостата печки
Система отопления автомобиля у многих моделей устроена и работает по схожему принципу. Понимание принципа включения и регулировки скорости работы вентилятора отопителя салона очень будут кстати при самостоятельных поисках неисправности (к примеру, если у вас перестал работать вентилятор печки).
Общая схема циркуляции воздуха
Забор воздуха в салон автомобиля осуществляется вентилятором, который может быть установлен в салоне либо за моторным щитом. Над электродвигателем располагается фильтр салона. При необходимости подогрева воздушный поток проходит через радиатор отопителя. Радиатор печки соединен с системой охлаждения автомобиля, поэтому при нагреве двигателя циркулирующая жидкость из системы охлаждения двигателя нагревает соты радиатора печки. Поэтому, проходя через соты, поток воздуха также становится теплым.
Когда в подогреве необходимости нет, заборный и очищенный фильтром воздух подается в салон напрямую из окружающей среды. Если автомобиль оборудован кондиционером, в режиме охлаждения перед попаданием в салон поток проходит испаритель, после чего холодный воздух направляется в дефлекторы (более подробно о принципе работы системы кондиционирования).
Воздушные заслонки
Перенаправление воздушных потоков для регулирования температуры осуществляется специальной заслонкой. Виды управления заслонкой:
От вентилятора печки в салон уходят каналы, по которым воздух может подаваться на лобовое стекло, в ноги либо через центральные дефлекторы. В зависимости от схемы работы, режимы могут быть как комбинированными, так и единичными, когда весь заборный воздух подается только в одну зону. Переключение режимов может осуществляться механически либо с помощью сервопривода и блока управления. Механический способ предполагает прямое соединение воздушных заслонок с переключателем на торпеде. Электропривод заслонок позволяется управлять ими нажатием клавиши, а также реализовать автоматическое управление электронным блоком системы кондиционирования салона.
Рециркуляция
В режиме рециркуляции закрывается основная воздушная заслонка, после чего вентилятор печки начинает забирать воздух из салона. Подобный режим работы позволяет заблокировать доступ неприятных запахов и загрязненного воздуха с улицы, если вы, к примеру, едете за автомобилем по пыльной гравийной дороге.
Зимой режим рециркуляции позволяет быстрее прогревать салон автомобиля, так как через радиатор отопителя проходит не морозный, а уже салонный теплый воздух. Соответственно, летом рециркуляция упрощает кондиционеру процесс охлаждения.
Виды привода рециркуляции:
Как работает вентилятор печки
Вентилятор системы обогрева салона автомобиля представляет собой обычный двигатель переменного тока. Это может быть как простейший осевой вентилятор, так и диаметральный вариант, который чаще всего устанавливается на современных автомобилях. Устройство внутренней части вентилятора печки ничем не отличается от устройства обычного электродвигателя переменного тока с возбуждением от постоянных магнитов.
Больший интерес для нас представляет работа электродвигателя на разных скоростях. Реализуется эта возможность включением в схему дополнительного сопротивления. Резисторы увеличивают сопротивление, что приводит к уменьшению протекающей в цепи силы тока. Следовательно, вентилятор начинает вращаться медленней. Номинал резистора определяет, насколько сильным будет падение тока в цепи. Последняя скорость вентилятора является прямой, поскольку в цепь не включено сопротивление. Это позволяет вентилятору отопителя оставаться работоспособным, даже если сопротивление вышло из строя.
Схема подключения
На рисунке показана простейшая принципиальная схема подключения вентилятора печки. Когда плюсовой вывод переключателя, защищенный предохранителем, замкнут с контактом H, ток протекает к электродвигателю напрямую, заставляя его вращаться с максимальной скоростью. Когда же плюсовой контакт замкнут с контактом V, ток течет через сопротивление, что снижает скорость вращения вентилятора.
Электродвигатель отопителя моделей ВАЗ 2108, 21099 имеет уже 3 скорости вентилятора. Когда плюсовой вывод переключателя режимов замкнут на 1 контакт, в цепь включены последовательно 2 сопротивления, поэтому скорость вращения электродвигателя будет минимальной. При подаче питания на второй контакт переключателя режимов ток будет протекать через один резистор, что будет соответствовать средней скорости вращения. Соответственно, 3 контакт предназначен для подачи питания в обход дополнительного резистора и соответствует самой быстрой скорости вращения.
Именно такой принцип включения электродвигателя отопителя на большинстве автомобилей. Для лучшего понимания схемы предлагаем посмотреть видео.
Система автоматизированного управления
На схеме мы все так же видим дополнительный резистор, вот только теперь все команды передаются электровентилятору не напрямую от ручки переключения скоростей, а через блок управления системой отопления (№3). Также блок управляет электромагнитным клапаном рециркуляции салона и микромоторедуктором привода заслонки. В данной схеме используется лишь один датчик температуры в салоне, но в более продвинутых вариантах присутствуют также датчики температуры заборного воздуха, а также датчики, измеряющие в нескольких точках температуру подаваемого в салон воздуха.
Опции темы
Поиск по теме
Печка не дует в 1,2,3 положениях – реостат печки ремонтопригоден
з.ы. к Фоксу или ктому, кто сможет: дополни мой отчёт, выложи людям место расположения реостата и его изображение, если есть возможность
Иногда люблю почитать о ремонтах техники, поэтому решил поделиться своим опытом. В этот раз устраняем неисправность регулятора оборотов двигателя автомобильной печки. Уверен, пригодится многим, поскольку конструктив ломающегося элемента идентичен у подавляющего большинства автомобилей, от ВАЗов до иномарок.
Симптомы: регулятор печки не работает на 1, 2, 3 скорости, но работает на самой высокой — 4 скорости.
Диагноз: сгорел термопредохранитель резистора регулятора оборотов печки.
Порядок ремонта примере Форд Торнео Коннект.
Откидываем бардачок. С лева от корпуса печки находятся два пучка проводов, один из которых идет вниз, к разъёму в корпусе воздуховода.
Отсоединяем разъем (от резистора). Сам резистор вкручен одним саморезом в канал воздуховода. Там он обдувается холодным воздухом, так как он имеет довольно высокую рабочую температуру.
Откручиваем саморез и извлекаем резистор (зелененький такой). Видимых повреждений на нем обычно нет.
Тестером, на всякий случай, прозваниваем пластинки реостата (те, что залиты в зеленый изолятор). Затем прозваниваем термопредохранитель, расположенный с торца. Если он не звонится — значит сгорел и подлежит замене.
Покупаем такой же термопредохранитель, либо чуть выше по температурным показателям, указанным на его корпусе. В моем случае на 250V 10А с температурой 223 град (штатный 216 град).
Паять нельзя – отвалится. Либо точечная сварка (такую услугу можно спросить на радиорынке), либо соединить выводы резистора с выводами термопредохранителем посредством обжатия их с помощью коротких обрезков медной толстостенной трубки или с помощью распиленного напополам винтового зажима от монтажной электротехнической делимой колодки с отверстием подходящего диаметра (от колодки, как на фото).
Устанавливаем резистор в авто, подключаем и наслаждаемся результатами своей работы.
