Ректификационная колонна
Ректификационная колонна — аппарат, предназначенный для разделения жидких смесей, составляющие которых имеют различную температуру кипения. Классическая колонна представляет собой вертикальный цилиндр с контактными устройствами внутри. Ректификация (от лат. rectus— прямой и facio— делаю) — это тепломассообменный процесс, в результате которого конденсация составляющих пара происходит раздельно.
Содержание
Промышленное применение
Ректификация известна с начала XIX века как один из важнейших технологических процессов главным образом спиртовой и нефтяной промышленности. В настоящее время ректификацию все шире применяют в самых различных областях химической технологии, где выделение компонентов в чистом виде имеет весьма важное значение (в производствах органического синтеза, изотопов, полимеров, полупроводников и различных других веществ высокой чистоты). Ректификация — это процесс многократного испарения и конденсации, в ходе которого исходная смесь разделяется на 2 или более компонентов, и паровая фаза насыщается легколетучим (низкокипящим) компонентом(тами), а жидкая часть смеси насыщается тяжелолетучим (высококипящим) компонентом(тами).
Принцип работы
Исходная смесь, нагретая до температуры питания tf в паровой, парожидкостной или жидкой фазе поступает в колонну в качестве питания (Gf). Зону, в которую подаётся питание, называют эвапорационной, так как там происходит процесс эвапорации — однократного отделения пара от жидкости.
Пары поднимаются в верхнюю часть колонны, охлаждаются и конденсируются в холодильнике-конденсаторе и подаются обратно на верхнюю тарелку колонны в качестве орошения. Таким образом в верхней части колонны (укрепляющей) противотоком движутся пары (снизу вверх) и стекает жидкость (сверху вниз).
Стекая вниз по тарелкам, жидкость обогащается высококипящими компонентами, а пары, чем выше поднимаются в верх колонны, тем более обогащаются легкокипящими компонентами. Таким образом, отводимый с верха колонны продукт обогащен легкокипящим компонентом. Продукт, отводимый с верха колонны, называют дистиллятом. Часть дистиллята, сконденсированного в холодильнике и возвращённого обратно в колонну, называют орошением или флегмой. Отношение количества возвращемой в колонну флегмы и количества отводимого дистиллята называется флегмовым числом.
Для создания восходящего потока паров в кубовой (нижней, отгонной) части ректификационной колонны часть кубовой жидкости направляют в теплообменник, образовавшиеся пары подают обратно под нижнюю тарелку колонны.
Таким образом, в кубе колонны создается 2 потока: 1 поток — жидкость, стекающая с верха (из зоны питания+орошение) 2 поток — пары, поднимающиеся с низа колонны.
Кубовая жидкость, стекая сверху вниз по тарелкам, обогащается высококипящим компонентом, а пары обогащаются легкокипящим компонентом.
(И. А. Александров Ректификационные и абсорбционные аппараты, Химия, Москва, 1971)
В случае, если разгоняемый продукт состоит из двух компонентов, конечными продуктами являются дистиллят, выходящий из верхней части колонны и кубовый остаток (менее летучий компонент в жидком виде, вытекающий из нижней части колонны). Ситуация усложняется, если необходимо разделить смесь, состоящую из большого количества фракций. В этом случае используются аппараты, подобные изображённому на картинке.
Разновидности
Ректификационные установки по принципу действия делятся на периодические и непрерывные. В установках непрерывного действия разделяемая сырая смесь поступает в колонну и продукты разделения выводятся из неё непрерывно. В установках периодического действия разделяемую смесь загружают в куб одновременно и ректификацию проводят до получения продуктов заданного конечного состава.
Конструкции
Промышленные ректификационные колонны могут достигать 80 метров в высоту и более 6,0 метров в диаметре. В ректификационных колоннах в качестве контактных устройств применяются тарелки, которые дали название химическому термину, и насадки. Насадка, заполняющая колонну, может представлять собой металлические, керамические, стеклянные и другие элементы различной формы. Конденсация осуществляется на развитой поверхности этих элементов.
Согласно ряду нормальных диаметров колонные аппараты изготавливают диаметрами: 0,4 м 0,6 м 0,8 м 1,0 м 1,2 м 1,4 м 1,6 м 1,8 м 2,0 м 2,2 м 2,4 м 2,6 м 2,8 м 3,0 м 3,2 м 3,4 м 3,6 м 3,8 м 4,0 м 4,5 м 5,0 м 5,5 м 6,0 м 6,4 м 7,0 м 8,0 м
Литература
И. А. Александров Ректификационные и абсорбционные аппараты, Химия, Москва, 1971
Устройство и принцип работы ректификационной колонны
Во времена технической революции XIX века, таким развивающимся индустриям, как парфюмерная, химическая и фармацевтическая, требовалось большое количество хорошо очищенного этилового спирта, что привело к созданию устройства, под названием ректификационная колонна, позволяющего производить 96% спирт в промышленных масштабах. Впервые такое устройство появилось во Франции в 1867г.
В прошлом ректификационная колонна – это многометровая конструкция, которая устанавливалась только на спирт заводах, применять ее в домашнем самогоноварении было невозможно.
Но человеческая мысль не стоит на месте, и в наше время аппараты колонного типа, применяемые в домашних условиях, переживают настоящий бум популярности – они компактные и довольно безопасные. Они легко помещаются на любой кухне, а для их использования не требуется открытый огонь.
Понятие процесса ректификации
Ректификация — разделение жидких смесей на практически чистые компоненты, отличающиеся температурами кипения, путём многократных испарений жидкости и конденсации паров.
Суть этого процесса в самогоноварении состоит в разделении многокомпонентного вещества, на отдельные компоненты (спирты, вода, альдегиды, сивушные масла и пр.) в процессе тепломассообмена за счет разниц температур кипения и массы компонентов, участвующих в процессе ректификации в самогонных аппаратах.
В результате нагрева пар из куба попадает в колонну, проходит в дефлегматор, где охлаждается и стекает вниз. В нижней части ректификационной колонны стекающая вниз флегма встречается со спиртосодержащим паром и взаимодействуют на поверхности контактных элементов – наполнителем колонны. В результате, пар забирает из жидкости спирт и продолжает движение вверх, а флегма с минимальным содержанием спирта стекает обратно в куб.
Ректификационная колонна и её конструкция
Ректификационная колонна – это устройство, предназначенное для разделения многокомпонентного спиртового раствора браги на фракции по температуре кипения.
Конструкция ректификационной колонны представляет собой полую трубу – царгу из нержавеющей стали или меди, диаметром 1,5 или 2 дюйма, дополненную насадками или тарелками. Конструкция может состоять из нескольких царг, суммарная высота конструкции может достигать 1,5 – 2 метра. Чем выше конструкция, тем медленнее отделяются примеси, тем выше чистота и крепость продукта.
Cовременная бытовая ректификационная колонна, в зависимости от конструкции, может состоять из дополнительных элементов. Рассмотрим один из вариантов конструкции:
Ректификационные колонны, их устройство и принцип работы
Пожарная безопасность процесса ректификации
Ректификация— это метод разделения смеси на чистые компоненты, осуществляемый путем многократного чередования процессов испарения жидкой фазы и конденсации паров.
Процесс ректификации можно проводить, в простейшем случае, в многоступенчатой установке. В первой ступени такой установки испаряется исходная смесь. На вторую ступень поступает на испарение жидкость, оставшаяся после отделения паров первой ступени. В третьей ступени испаряется жидкость, поступившая из второй ступени (после отбора из последней паров). Аналогично может быть организован процесс многократной конденсации, при котором на каждую следующую ступень поступают для конденсации пары, оставшиеся после отделения от них жидкости (конденсата) в предыдущей ступени.
При достаточно большом числе ступеней таким путем можно получить жидкую или паровую фазу с достаточно высокой концентрацией компонента, которым она обогащается. Однако, выход этой фазы будет достаточно мал по отношению к ее количеству в исходной смеси. Кроме того, такие установки громоздки и их эксплуатация сопровождается большими потерями тепла в окружающую среду.
Значительно более экономичное, полное и четкое разделение смесей на компоненты достигается путем проведения процессов ректификации в более компактных аппаратах – ректификационных колоннах.
Работа ректификационных колонн основана на создании двух встречных потоков – поднимающихся паров и стекающих навстречу им жидкости. Контакт между ними происходит на горизонтальных тарелках, причем пар, подходящий к тарелкам, имеет температуру несколько более высокую, чем жидкость, находящаяся вних. Внутренний объем колонны условно разбивается на три части – эвапорационной, укрепляющей, исчерпывающей. В первом объеме происходит испарение подаваемой жидкости. Подача производится в среднюю часть колонны, так как в этой части состав флегмы примерно равен составу раствора подлежащего ректификации. Подогретая смесь поступает в питающую тарелку колонны и частично испаряется. Паровая фаза движется вверх, а неиспарившаяся смешивается с флегмой и стекает вниз. Часть колонны, расположенная выше ввода начальной смеси называется укрепляющей, так как в ней паровая фаза укрепляется легкими фракциями. Часть колонны, находящаяся ниже ввода начальной смеси называется исчерпывающей, так как в ней из стекающей вниз флегмы отгоняются (исчерпываются) оставшиеся легкие фракции.
Для обеспечения нормальной работы ректификационной колонны необходимо постоянное наличие восходящего потока пара и нисходящего потока флегмы. Для получения пара в нижней части колонны предусмотрена система обогрева. Процесс ректификации может осуществляться при атмосферном давлении, под вакуумом, под избыточным давлением при пониженной температуре. В основном процесс ректификации осуществляется при давлении близком к атмосферному. Вакуумной ректификации подвергают смеси веществ склонных к термическому распаду или полимеризации при высоких температурах. Низкотемпературная ректификация применяется для разделения растворов, имеющих низкую температуру кипения.
Рассмотрим принцип действия ректификационной колонны, входящей в состав ректификационной установки непрерывного действия, предназначенной для разделения бинарных смесей.
Таким образом, в ректификационной колонне создаются два встречных потока – поток поднимающихся вверх паров и поток стекающей навстречу им жидкости. Контакт между ними происходит на специальных тепломассообменных устройствах, расположенных по высоте колонны с определенным шагом. Такие устройства выполняются в виде горизонтальных тарелок или насадок.
Таким образом, на тарелках происходит обогащение флегмы высококипящим компонентом (за счет частичной конденсации паров). А восходящие потоки пара обогащаются низкокипящим компонентом. Поскольку пары по мере продвижения снизу вверх все больше обогащаются низкокипящим компонентом, температура кипения жидкости на тарелках (снизу вверх) становится все ниже и ниже. При этом флегма, стекающая с тарелки на тарелку все больше обогащается высококипящим компонентом, и поэтому на нижних тарелках температура кипения максимальна. В результате многократного протекания процесса теплообмена пар, отводимый из верхней части колонны, представляет собой почти чистый низкокипящий компонент, а остаток в нижней части колонны – чистый высококипящий компонент.
Из вышесказанного следует, что для нормальной работы любой ректификационной колонны необходимо: чтобы исходный продукт был предварительно нагрет, непрерывно происходило орошение верхней части колонны, и подогрев нижней части.
Следует обратить внимание на то, что в промышленности чаще всего разделяют не бинарные, а многокомпонентные смеси. В этом случае для разделения смесей на три и более фракций применяют несколько последовательно работающих простых колонн или специальные сложные колонны, состоящие из нескольких простых.
В идеальном случае на каждой тарелке колонны паровая фаза и флегма находятся в состоянии фазового равновесия и, следовательно, каждой тарелке соответствует одна из точек, лежащей на кривой равновесия (рассматривали в начале лекции). В действительности полное равновесие фаз на тарелках ректификационной колонны не достигается. Это учитывается путем введения коэффициента полезного действия.
Для приближения к фазовому равновесию действительных концентраций жидкости и пара разработаны различные конструкции тарелок и насадок. Тарелки или насадки являются наиболее важным конструктивным элементом ректификационных колонн. Именно на них происходит процесс тепломассообмена между восходящим потоком пара и флегмой.
Ректификационные колонны в которых тепломассообменные устройства выполнены в виде тарелок называют барботажными, так как пар барботируется через слой флегмы. Если тепломассообменные устройства выполнены в виде различных насадок, то колонны называют насадочными.
Барботажные ректификационные колонны могут иметь тарелки со сливными устройствами или без них. Тарелки со сливными устройствами. К ним относятся колпачковые, ситчатые и клапанные.
Для разделения растворов используют колпачковые тарелки. Это связано с тем, что данный тип обеспечивает хороший контакт между паром и флегмой на тарелках. Смесь паров, поднимаясь, проходит патрубки (рис 3, методический материал) и, ударяясь о колпачки, барботирует сквозь слой флегмы на тарелках. Колпачки имеют отверстия или зубчатые прорези для дробления пара на мелкие струи. Приток и отток жидкости регулируют с помощью переливных трубок.
Ситчатые тарелки, имеют большое количество мелких (от 0,8 до 3мм) отверстий. Пар, проходит сквозь отверстия тарелки и распределяется в жидкости в виде мелких струек и пузырьков. Важным требованием является постоянные скорость движения пара и его давление, достаточное для преодоления давления слоя жидкости на тарелке и предотвращающее ее стекание через отверстия.
Ситчатые тарелки отличаются простотой устройства, легкостью монтажа, осмотра и ремонта. Но они чувствительны к наличию примесей, которые забивают отверстия тарелок и создают условия для образования повышенных давлений. В случае значительного снижения давления пара вся жидкость с ситчатых тарелок сливается вниз и для возобновления процесса приходится запускать колонну вновь. Указанное накладывает существенные ограничения на использование данного типа тарелок.
Клапанные тарелки. Имеют отверстия перекрывающиеся специальными клапанами, которые поднимаются в зависимости от величины давления пара. При подъеме клапана образуется зазор, через который проходит пар барботирующийся через слой жидкости. С изменением давления клапан закрывается под действием силы собственной тяжести. Высота подъема клапана не превышает 8 мм. Достоинством таких тарелок является сравнительно высокая пропускная способность по пару, высокая эффективность в широком интервале нагрузок. Недостаток – повышенное гидравлическое сопротивление, обусловленное весом клапана.
Тарелки без сливных устройств. Их особенностью является то, что пар и флегма проходят через одни и те же отверстия или щели. На тарелках одновременно с взаимодействием флегмы и пара путем барботажа происходит сток части жидкости на нижерасположенную тарелку. Жидкость «проваливается». Выделяют дырчатые тарелки, решетчатые, трубчатые, волнистые.
Насадочные колонны. Тепломассообмен между паром и флегмой протекает в объеме насадок, выполненных из твердых тел различной формы (таблица с типами насадок). Принцип действия колонн. Пар из исчерпывающей части движется вверх по колонне навстречу стекающей жидкости. Распределяясь по большой поверхности насадочных тел пар интенсивно контактирует с жидкостью и теряет при этом часть высококипящего компонента и обогащается легкокипящим. Требования к насадкам – большая поверхность в единице объема, хорошая смачиваемость флегмой и равномерное ее распределение по всей насадке, малое гидравлическое сопротивление, химическая инертность, механическая прочность.
Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет
Ректификация нефти в колонне
Что такое ректификация
Ректификация – это способ разделения компонентов смеси, основанный на свойстве компонентов данной смеси выкипать при различных температурах.
Ректификация представляет собой процесс разделения бинарных, многокомпонентных или непрерывных смесей на практически чистые компоненты или их смеси (фракции), отличающиеся температурами кипения (для бинарных и многокомпонентных смесей) или интервалами выкипания (для непрерывных смесей).
Анализ фракций нефти и нефтепродуктов на содержание в них индивидуальных углеводородов и их классов показывает, что нефть и ее фракции представляют собой сложную многокомпонентную смесь. Количество компонентов в нефти превышает 2000. Из-за большого количества компонентов нефть принято считать непрерывной смесью и выражать ее состав кривой истинных температур кипения (ИТК), имеющей плавный, непрерывный характер.
Поэтому процесс ректификации представляет собой массообмен, протекающий в обе стороны между 2-мя фазами смеси, одна из которых – жидкость, а другая – пар. Иными словами, это многократно повторяющееся контактное взаимодействие неравновесных фаз в виде жидкой нефти, а также пара.
Процесс ректификации осуществляется в результате контакта потоков пара и жидкости. При этом непременным условием является перемещение пара и жидкости навстречу друг другу по высоте (длине) ректификационного аппарата. Движущей силой тепло- и массообмена между паром и жидкостью в аппарате является разница температур по высоте (длине) аппарата.
Ректификационная колонна является одним из центральных аппаратов технологической установки по первичной переработке нефти или нефтепродуктов. Применение данного аппарата вызвано необходимостью реализации простого способа разделения нефти или ее продуктов на фракции в зависимости от их температур кипения. Такой способ получил название ректификации, а аппарат для проведения данного процесса – ректификационной колонной.
Но одна ректификационная колонна не может справиться с задачами по разделению фракций. На нефтеперерабатывающих предприятиях колонна тесно связана со множеством другого оборудования – насосного, теплообменного, печного, сепарационного.
Наиболее удобно иллюстрировать принцип действия ректификационного аппарата на примере колонны с колпачковыми тарелками.
Ректификационные колонны
Тепломассообмен между противоточно движущимися неравновесными паровой и жидкой фазами в ректификационных осуществляется на контактных устройствах (КУ), которые часто называются “тарелками”.
В ректификационных колоннах поток парового орошения создается нагревательными элементами (печь, ввод перегретого водяного пара), а жидкого – конденсационными устройствами (холодильники – конденсаторы, холодные циркуляционные орошения).
В результате взаимодействия между паровой и жидкой фазами на КУ в соответствии с законами термодинамического парожидкостного равновесия паровая фаза обогащается легкокипящими, а жидкая – тяжелокипящими компонентами. Поэтому именно КУ и определяют в значительной мере общую эффективность процесса разделения.
Для нефтяных колонн вообще и для колонн АВТ, в частности, можно выделить ряд присущих им характерных особенностей:
Эти особенности должны учитываться при выборе конструкций контактных устройств в задачах проектирования блоков разделения нефти.
Принцип работы ректификационной колонны
Конструкция ректификационной колонны представляет собой вертикальную емкость цилиндрической формы различного или постоянного сечения, которая используется для физического разделения смеси углеводородов и получения требуемых нефтепродуктов заданного качества в результате ректификации.
В колонне пары перемещаются вверх от тарелки к тарелке за счет разности давлений в эвапорационном пространстве и вверху колонны. Жидкость стекает вниз по тарелкам и сливным устройствам под действием силы тяжести.
Ректификационную колонну можно разделить на 3 функциональные части:
Для возможности протекания процесса ректификации температура нефти должна быть ниже температуры подаваемого пара. Данное следствие исходит из свойств равновесной системы. Если температура нефти была бы равна или ниже температуры пара процесс ректификации был бы невозможен.
Процесс ректификации может проводиться только для смесей с различными температурами кипения для возможности осуществления диффузионного процесса разделения. Для этого жидкость двигается сверху вниз, а пар – снизу вверх, чтобы обеспечить наилучший контакт и взаимодействие фаз.
Классификация ректификационных колон
Колонные аппараты можно разделить в зависимости от технологического процесса:
Характеристика ректификационных колонн различных установок НПЗ
Типы контактных устройств ректификационных колон
Для осуществления процесса ректификации в колонных аппаратах обязательно используют контактные устройства:
Роторные колонны не получили большого распространения, к то время как тарельчатые и насадочные имеют большую популярность.

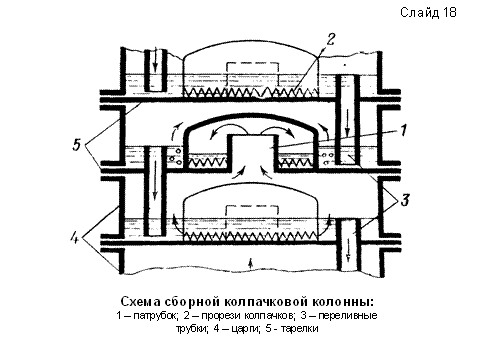

Тарелка с колпачковыми контактными устройствами
Видео: устройство и работа ректификационной колонны
Первичные процессы переработки нефти на НПЗ, ее фракционный состав и устройство ректификационных колонн
Нефть состоит из множества компонентов — фракций, — свойства, область применения и технологии переработки которых различны. Первичные процессы нефтеперерабатывающего производства позволяют выделить отдельные фракции, подготовив тем самым сырье для дальнейшего получения всем нам хорошо знакомых товарных продуктов — бензина, дизеля, керосина и многих других
Стабильность прежде всего
Прежде чем попасть на производство, нефть еще на промысле проходит первоначальную подготовку. При помощи газонефтяных сепараторов из нее удаляют наиболее легкие, газообразные составляющие. Это попутный нефтяной газ (ПНГ), состоящий преимущественно из метана, этана, пропана, бутана и изобутана, то есть из углеводородов, в молекулах которых содержится от одного до четырех атомов углерода (от CH4 до C4H10). Этот процесс называется стабилизацией нефти — подразумевается, что после него нефть будет сохранять свой углеводородный состав и основные физико-химические свойства при транспортировке и хранении.
Объективно говоря, разгазирование пластовой нефти начинается еще в скважине по мере продвижения ее наверх: из-за падения давления в жидкости газ из нее постепенно выделяется. Таким образом, наверху приходится иметь дело уже с двухфазным потоком — нефть / попутный газ. Их совместное хранение и транспортировка оказываются экономически невыгодными и затруднительными с технологической точки зрения. Чтобы переместить двухфазный поток по трубопроводу, необходимо создать в нем условия постоянного перемешивания, чтобы газ не отделялся от нефти и не создавал в трубе газовые пробки. Все это требует дополнительных затрат. Намного проще оказывается пропустить газонефтяной поток через сепаратор и максимально отделить от нефти ПНГ. Получить абсолютно стабильную нефть, составляющие которой совсем не будут испаряться в атмосферу, практически невозможно. Некоторое количество газа все равно останется и будет извлечено в процессе нефтепереработки.
Кстати, сам попутный нефтяной газ — это ценное сырье, которое может использоваться для получения электроэнергии и тепла, а также в качестве сырья для нефтехимических производств. На газоперерабатывающих заводах из ПНГ получают технически чистые отдельные углеводороды и их смеси, сжиженные газы, серу.
Из истории дистилляции
Дистилляция, или перегонка, — процесс разделения жидкостей путем их испарения и последующей конденсации. Считается, что впервые этот процесс освоили в Древнем Египте, где он применялся при получении из кедровой смолы масла для бальзамирования тел умерших. Позднее смолокурением для получения кедрового масла занимались и римляне. Для этого горшок со смолой ставили на огонь и накрывали шерстяной материей, на которой собиралось масло.
Аристотель описал процесс дистилляции в своей работе «Метеорология», а также упоминал вино, пары которого могу вспыхнуть — косвенно подтверждение того, что его предварительно могли подвергнуть перегонке, чтобы повысить крепость. Из других источников известно, что вино перегоняли в III веке до н. э. в Древнем Риме, правда, не для получения бренди, а для изготовления краски.
Следующие упоминания дистилляции относятся к I веку н. э. и связаны с работами александрийских алхимиков. Позднее этот метод у греков переняли арабы, которые активно использовали его в своих опытах. Также достоверно известно, что дистилляцией алкоголя в XII веке занимались в Салернской врачебной школе. В те времена, впрочем, дистилляты спирта употреблялись не как напиток, а в качестве лекарства. В XIII веке флорентийский медик Тадео Альдеротти впервые осуществил фракционирование (разделение) смеси жидкостей. Первая книга, целиком и полностью посвященная вопросам дистилляции, была опубликована в 1500 году немецким врачом Иеронимом Бруншвигом.
Долгое время для перегонки применялись достаточно простые устройства — аламбик (медный сосуд с трубкой для отвода пара) и реторта (стеклянная кол-ба с узким и длинным наклонным носиком). Техника стала совершенствоваться в XV веке. Однако предшественники современных ректификационных колонн для перегонки нефти, в которых происходит теплообмен между противонаправленными потоками жидкости и пара, появились лишь в середине XIX века. Они позволили получать спирт крепостью 96% с высокой степенью очистки.
Также на месторождении от нефти отделяют воду и механические примеси. После этого она поступает в магистральный нефтепровод и отправляется на нефтеперерабатывающий завод (НПЗ). Прежде чем приступить к переработке, нефть необходимо очистить от содержащихся в ней солей (хлоридов и сульфатов натрия, кальция и магния), которые вызывают коррозию оборудования, оседают на стенках труб, загрязняют насосы и клапаны. Для этого используются электрообессоливающие установки (ЭЛОУ). Нефть смешивают с водой, в результате чего возникает эмульсия — микроскопические капельки воды в нефти, в которых растворяется соль. Получившуюся смесь подвергают воздействию электрического поля, из-за чего капли соленой воды сливаются друг с другом и затем отделяются от нефти.
Нефть представляет собой сложную смесь углеводородов и неуглеводородных соединений. С помощью первичной перегонки ее можно разделить только на части — дистилляты, содержащие менее сложную смесь. из-за сложного состава нефтяные фракции выкипают в определенных температурных интервалах.
Фракционный состав
Многие процессы на НПЗ требуют подогрева нефти или нефтепродуктов. Для этого используются трубчатые печи. Нагрев сырья до требуемой температуры происходит в змеевиках из труб диаметром
Нефть состоит из большого количества разных углеводородов. Их молекулы различаются массой, которая, в свою очередь, определяется количеством составляющих их атомов углерода и водорода. Чтобы получить тот или иной нефтепродукт, нужны вещества с совершенно определенными характеристиками, поэтому переработка нефти на НПЗ начинается с ее разделения на фракции.
Согласно исследованию нефтеперерабатывающих и нефтехимических производств, проведенному Американским нефтяным институтом, номенклатура нефтепродуктов, выпускаемых на современных НПЗ и имеющих индивидуальные спецификации, насчитывает более 2000 пунктов.
В одной фракции нефти могут содержаться молекулы разных углеводородов, но свойства большей части из них близки, а молекулярная масса варьируется в определенных пределах. Разделение фракций происходит путем перегонки нефти (дистилляции), основанной на том, что у разных углеводородов температура кипения различается: у более легких она ниже, у более тяжелых — выше.
Основные фракции нефти определяют по интервалам температур, при которой кипят входящие в них углеводороды: бензиновая фракция — 28—150°C, керосиновая фракция — 150—250°C, дизельная фракция, или газойль, — 250—360°C, мазут — выше 360°C. Например, при температуре 120°C большая часть бензина уже испарилась, но керосин и дизельное топливо находятся в жидком состоянии. Когда температура поднимается до 150°C, начинает кипеть и испаряться керосин, после 250°C — дизель.
Существует ряд специфических названий фракций, используемых в нефтепереработке. Так, например, головной пар — это наиболее легкие фракции нефти, полученные при первичной переработке. Их разделяют на газообразную составляющую и широкую бензиновую фракцию. Боковые погоны — это керосиновая фракция, легкий и тяжелый газойль.
От колонны к колонне
Ректификационная колонна
Ректификационная колонна — вертикальный цилиндр, внутри которого расположены специальные перегородки (тарелки или насадки). Пары нагретой нефти подаются в колонну и поднимаются вверх. Чем более легкие фракции испаряются, тем выше они поднимутся в колонне. Каждую тарелку, расположенную на определенной высоте, можно рассматривать как своего рода фильтр — в прошедших ее парах остается все меньшее количество тяжелых углеводородов. Часть паров, конденсировавшихся на определенной тарелке или не достигнув ее, стекает вниз. Эта жидкость, носящая название флегмы, встречается с поднимающимся паром, происходит теплообмен, в результате которого низкокипящие составляющие флегмы снова превращаются в пар и поднимаются вверх, а высококипящие составляющие пара конденсируются и стекают вниз с оставшейся флегмой. Таким образом удается достичь более точного разделения фракций. Чем выше ректификационная колонна и чем больше в ней тарелок, тем более узкие фракции можно получить. На современных НПЗ высота колонн превышает 50 м.
Простейшую атмосферную перегонку нефти можно провести путем обычного нагревания жидкости и дальнейшей конденсации паров. Весь отбор здесь заключается в том, что собирается конденсат паров, образовавшихся в разных интервалах температуры кипения: сначала выкипают и затем конденсируются легкие низкокипящие фракции, а затем средние и тяжелые высококипящие фракции углеводородов. Конечно, при таком способе говорить о разделении на узкие фракции не приходится, так как часть высококипящих фракций переходит в дистиллят, а часть низкокипящих не успевает испариться в своем температурном диапазоне. Чтобы получить более узкие фракции, применяют перегонку с ректификацией, для чего строят ректификационные колонны
50
метров и больше может достигать высота ректификационных колонн на современных нпз
Отдельные фракции могут подвергаться и повторной атмосферной перегонке для разделения на более однородные компоненты. Так, из бензинов широкого фракционного состава получают бензольную, толуольную и ксилольную фракции — сырье для получения индивидуальных ароматических углеводородов (бензола, толуола, ксилола). Повторной перегонке и дополнительному разделению могут подвергать и дизельную фракцию.
Перегонка нефти на современных атмосферных установках может осуществляться как однократное испарение в одной ректификационной колонне, двукратное испарение в двух последовательно расположенных колоннах или перегонка с предварительным испарением легких фракций в колонне предварительного испарения.
Перегонка нефти на современных атмосферных установках и на атмосферных секциях комбинированных установок может осуществляться разными способами: как однократное испарение в одной ректификационной колонне, двукратное испарение в двух последовательно расположенных колоннах или перегонка с предварительным испарением легких фракций в колонне предварительного испарения. Также ректификационные колонны могут быть вакуумными, где конденсация паров происходит при минимальном давлении.
Фракции, кипящие при температуре свыше 360°C, при атмосферной перегонке (перегонке при атмосферном давлении) не отделяются, так как при более высокой температуре начинается их термическое разложение (крекинг): крупные молекулы распадаются на более мелкие и состав сырья меняется. Чтобы этого избежать, остаток атмосферной дистилляции (мазут) подвергают перегонке в вакуумной колонне. Так как в вакууме любая жидкость кипит при более низкой температуре, это позволяет разделить и более тяжелые составляющие. На этом этапе выделяются фракции смазочных масел, сырье для термического или каталитического крекинга, гудрон.
В ходе первичной переработки получают разные виды сырья, которые затем будут подвергаться химическим преобразованиям в рамках вторичных процессов. У них уже привычные названия — бензин, керосин, дизель, — но они еще не соответствуют требованиям к товарным нефтепродуктам. Их дальнейшая трансформация необходима, чтобы улучшить потребительские качества, очистить, создать продукты с заданными характеристиками и повысить глубину переработки нефти.
