Фокус в видеорегистраторе A6000 исправлен!

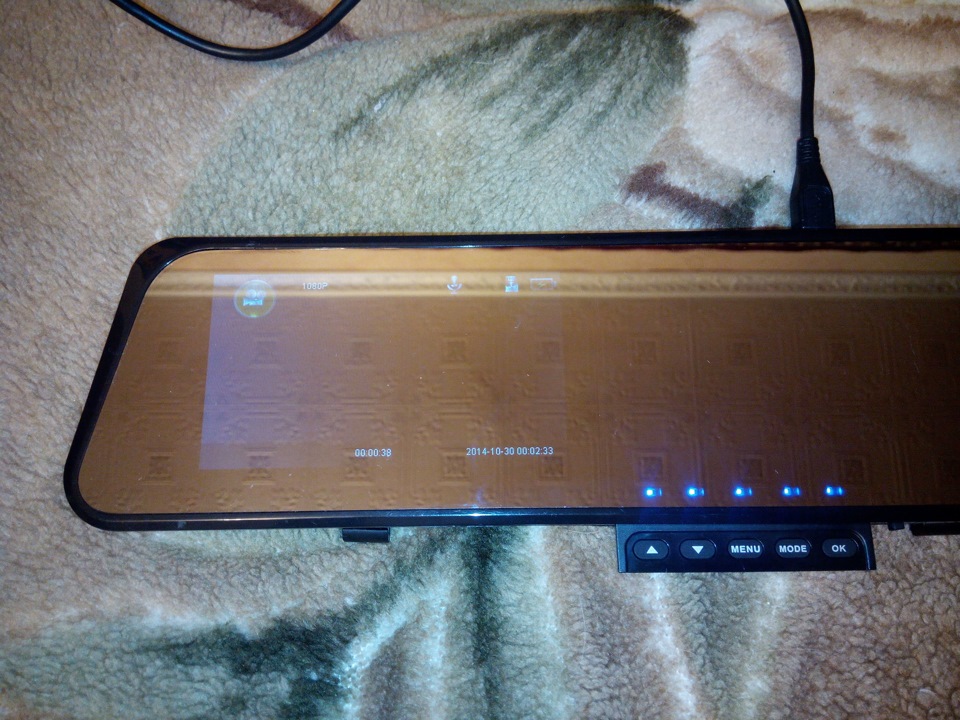

Недавно постил в группе драйв2-могилев вопрос, кто ремонтирует видеорегистраторы у нас в городе — мой китайский регистратор A6000 постоянно фокусируется на стекло, козлина. Но ничего дельного не было, китайцы прошивку не дали, нашелся даже человек с моделью B6000, однако там прошива не такая…
Обновлено 28.11.2014:
1. ссылка на aliexpress — ru.aliexpress.com/item/Fr…FT-LCD-HD/1731292274.html
2. ссылка на снапшот регистратора — www.aliexpress.com/snapshot/6147639248.html
3. заменил стандартную батарейку 320 мАч (которая в реальности где-то 150 мАч) на купленную нокиевскую 800 мАч, теперь снимает автономно минут 15-20, а раньше вырубался сразу.

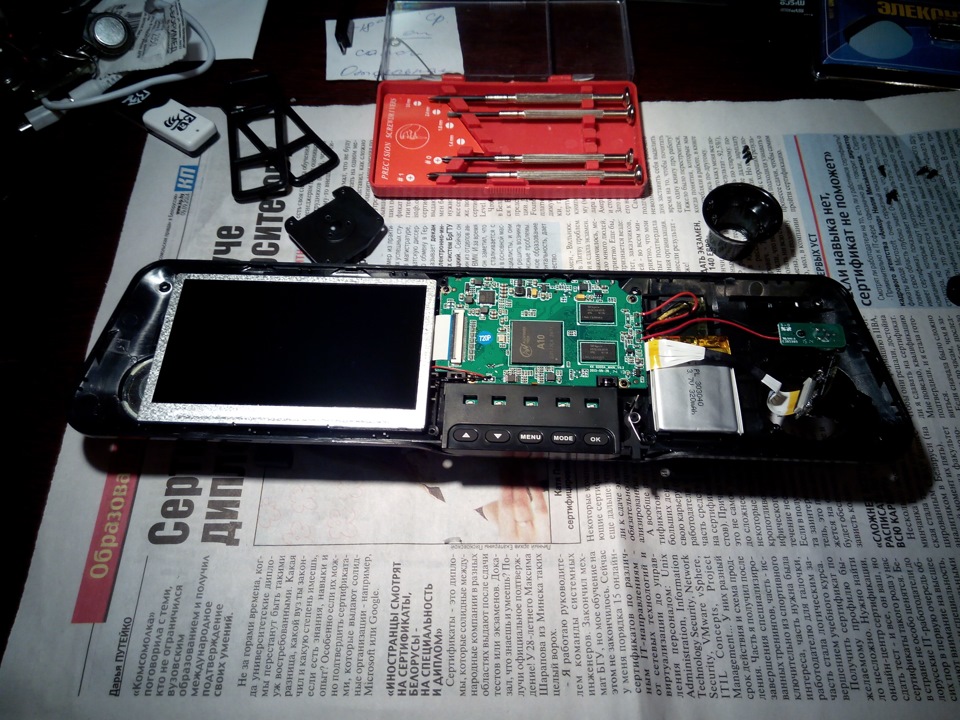

Пришлось своими щупальцами залезть во внутренности китайца и препарировать напильником модуль камеры :)) Сначала снимаем зеркало:

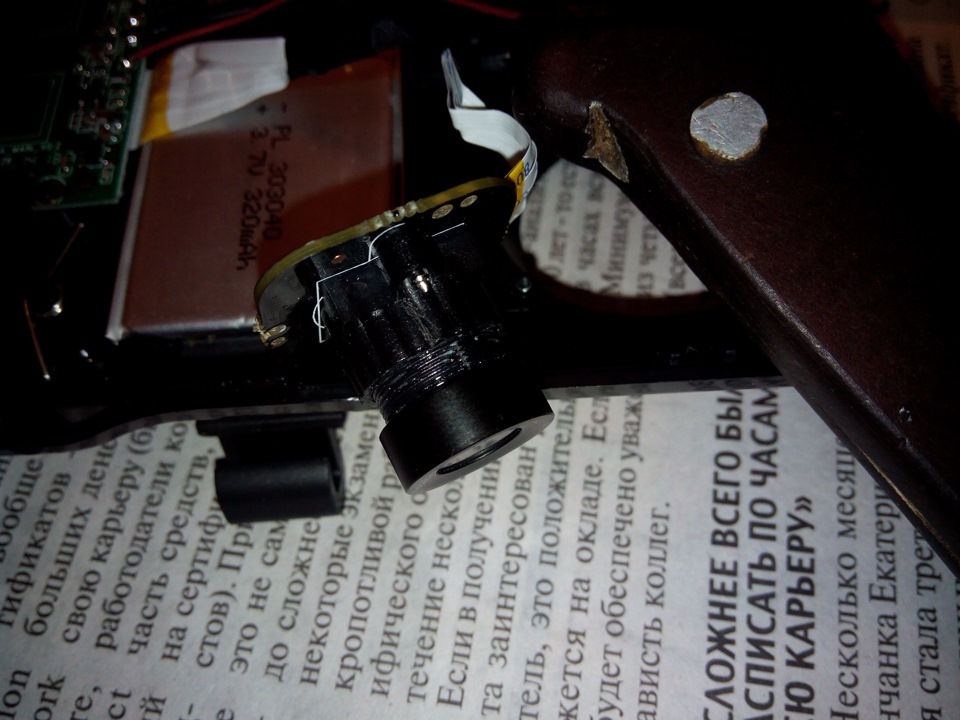

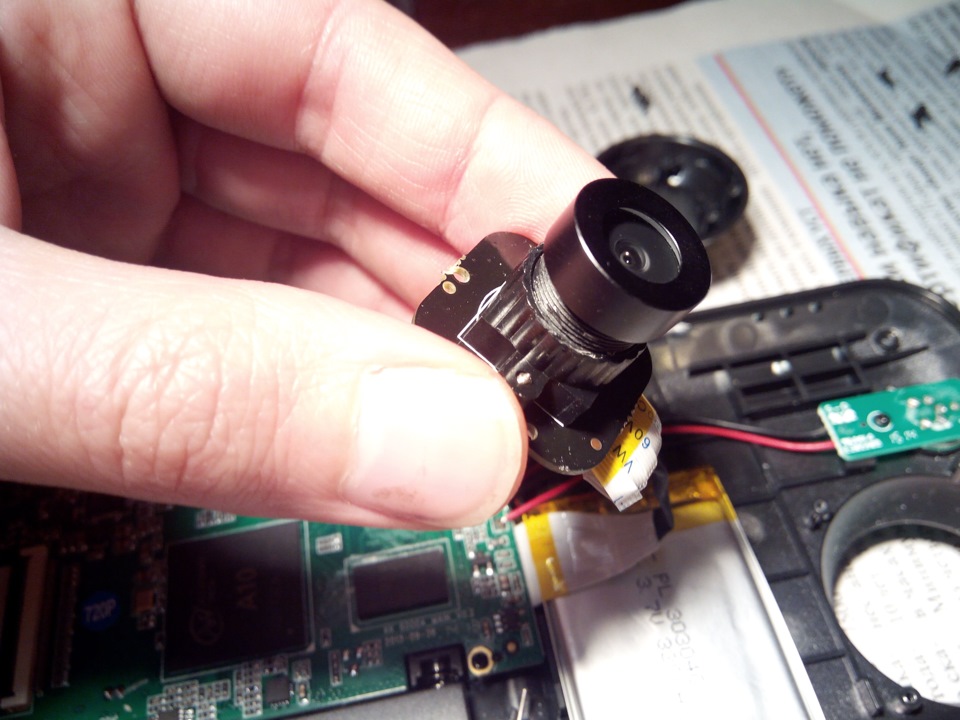

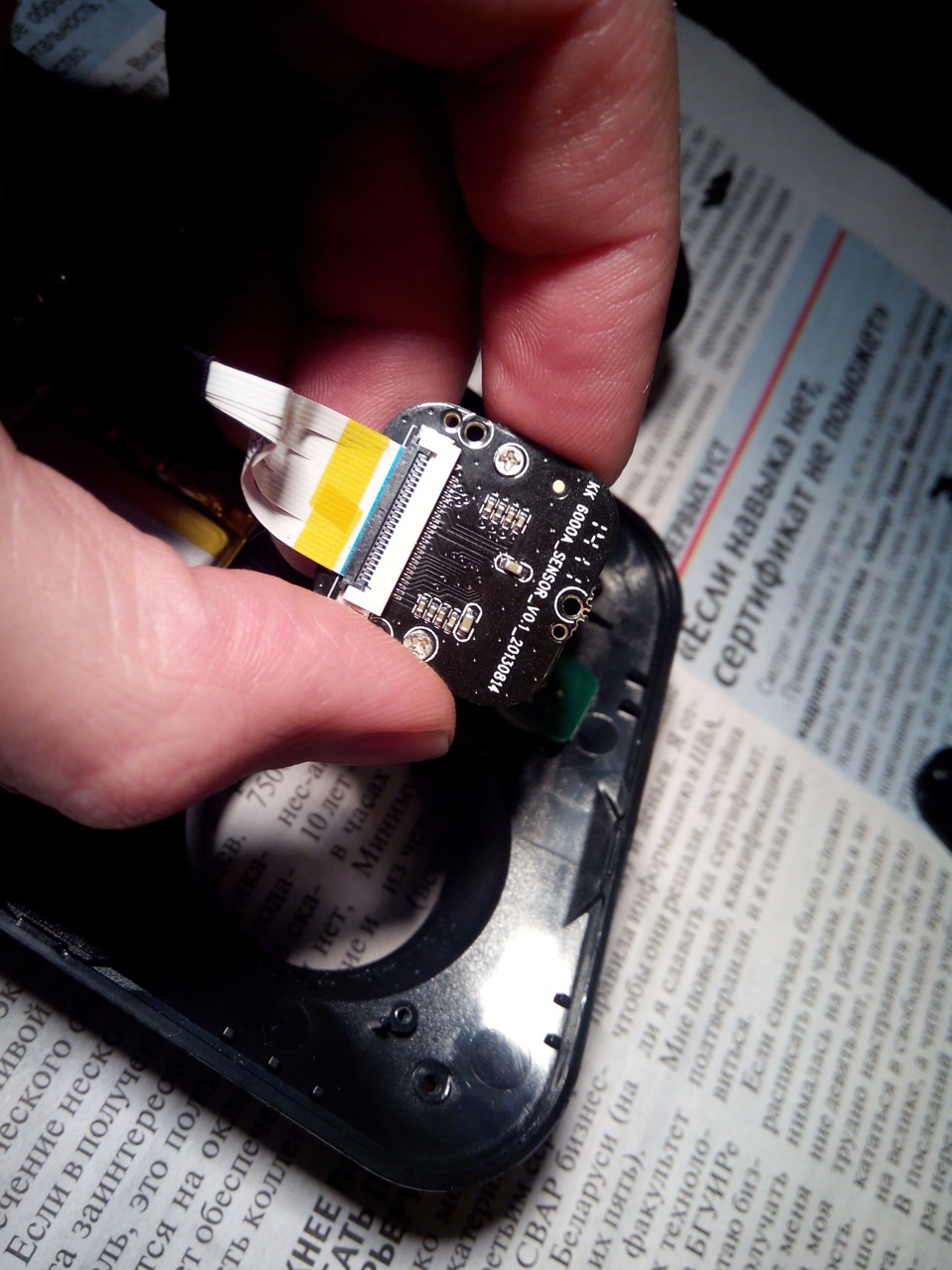

Потом вынимаем модуль камеры и видим резьбу, которой настраивается фокус:
Подключив регистратор к компу в режиме веб-камеры настраиваем фокус прокручивая линзу. До начала препарирования надо сделать метки начального положения.
В моем случае надо было повернуть линзу по часовой стрелке миллиметра на 2-3 для наилучшего фокуса.

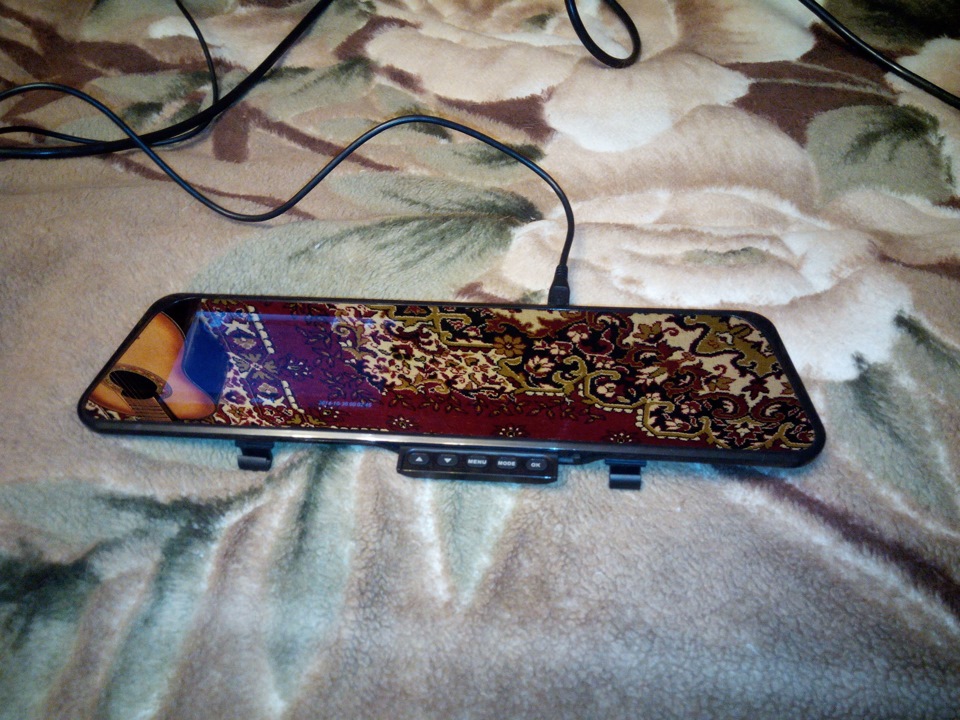

Пара фоток с ковром))
Видео с регистратора уже здесь!

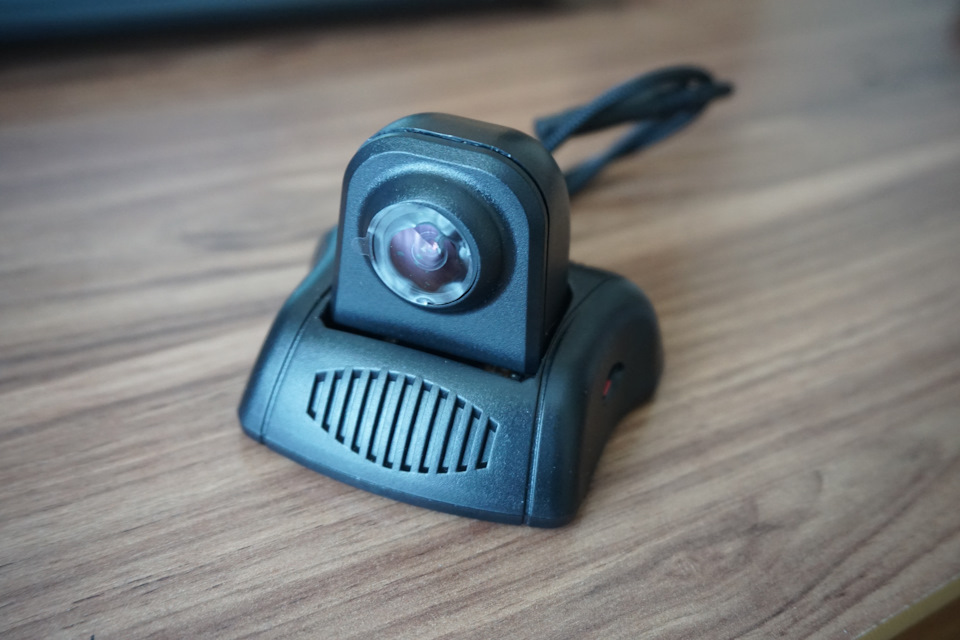

Съемка с задней камеры регистратора
Настройка фокуса китайского видеорегистратора

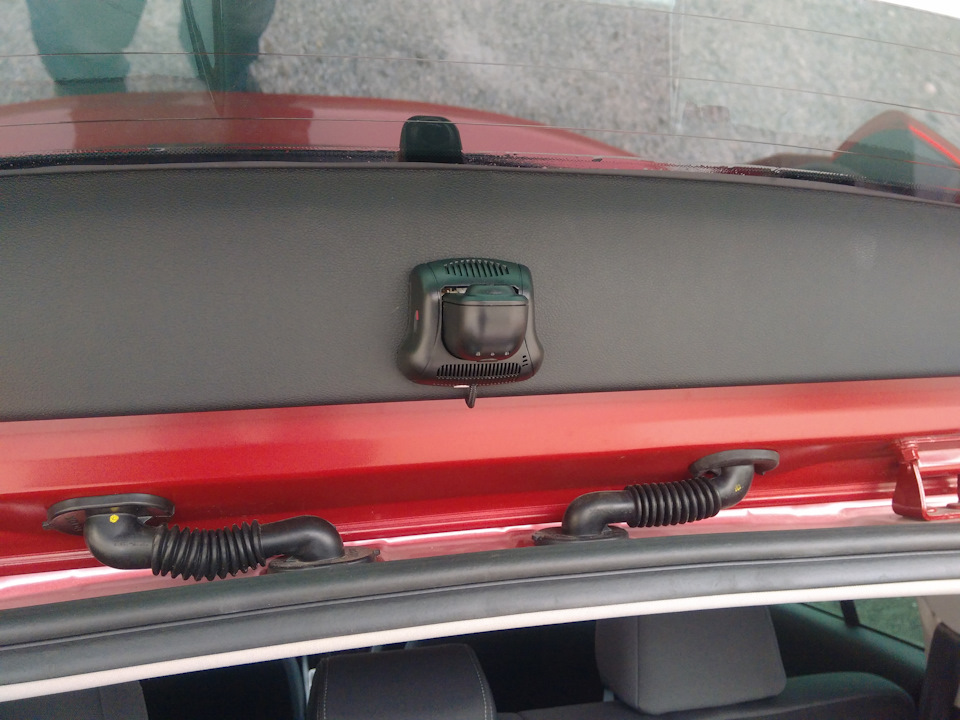

Подключив дома к блоку питания определил что оба регистратора рабочие. Устанавливать поехал к ОД (вместе с зеркалом и камерой), т.к. это не просто в прикуриватель воткнуть, а врезаться в штатную проводку.
Установили аккуратно.
К переднему регистратору вопросов нет, его много кто уже устанавливал, поэтому на нем особо заострять внимание не буду. Лишь скажу что комплектный скотч оказался слабеньким и был заменен на полоски 3М, ну и приклеил без использования комплектной крепежной «площадки». Качество видео вполне нормальное.
С задним оказалось не всё так гладко — в центре кадра фокуса нет. Это расстроило.
Снова перечитав характеристики устройства на сайте замечаю «автоматическая Фокусировка», сопоставляю это с тем что заднее стекло тонированное, ещё и с нитями нагрева и понимаю что с покупкой прогадал.
Экспериментирую с размещением регистратора — ближе/дальше от стекла — результата 0. Качество картинки как с первых камер в телефонах.

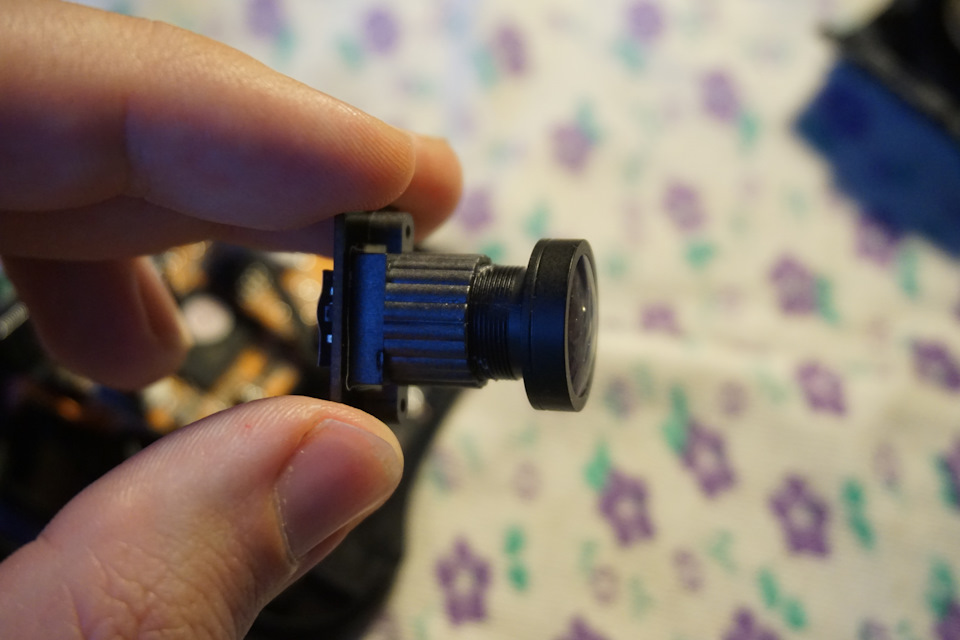

Взяв всю эту разобранную «требуху» пошел в машину, выехал на дорогу, стал у обочины и занялся настройкой.
По миллиметру вращая линзу, снимая проезжающие мимо автомобили, постоянно переставляя флешку из регистратора в ноут было найдено то самое оптимальное положение.
В итоге я получил регистратор который изначально ожидал получить.
Стоил ли весь этот «головняк» той компенсации? Скорее нет, но ради спортивного интереса таки сделал это. Теперь понимаю с чем можно столкнуться покупая электронику на китайских площадках.
Надеюсь этот опыт кому-то пригодится.

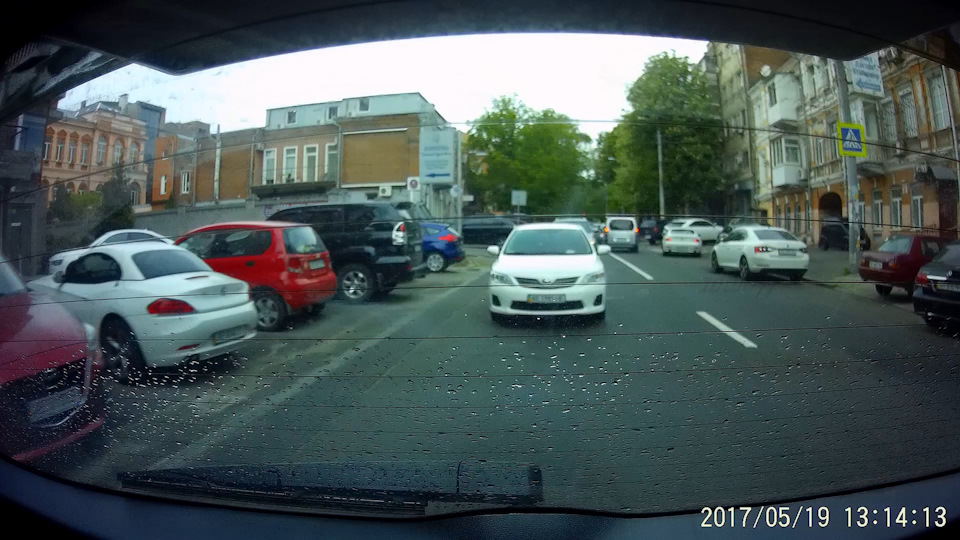

Результат:
Тот же отрезок времени с переднего регистратора:
P.S. Задний регистратор вручную можно включить на постоянную работу без зажигания. Если сильно хлопнуть задней дверью, то записывается нестираемый ролик по G-сенсору.
P.S.2. Ночная съемка после дождя.
Передний снимает вполне удовлетворительно, видно что софт работает — моментально подстраивает уровень ISO под текущие условия освещения. В полной темноте хорошо видно дорогу в освещенной фарами (галагенками кстати) зоне, при дальнем свете видно почти всё то же самое что глазами. Был у меня когда-то Texet 570 на пятой амбарелле, так вот ночью он снимал намного хуже.
Крепим видеорегистратор на шелкографию
Приветствую читателей моего БЖ. Давненько я тут ничего не писал, а сделано было много чего, но об этом будет в следующих записях, а пока…
Месяц назад приобрел я себе на Ebay новый видеорегистратор Novatek G50 в замен своего старого F500, который верой и правдой отслужил 3 года. В принципе не глючил, но технологии шли вперед и он уже устарел. К тому же планировал его поставить на заднее стекло.
Новый регистратор оказался в 2,5 раза меньше старого, качество записи отличное (старый тоже четко писал) образцы записей видео есть на ютубе. Основная причина замены старого регистратора, была в его размерах, из-за правил размещения регистратора на лобовом стекле, мой не стал вписываться и закрывал обзор.
Новый Novatek G50 по размерам идеален, унифицированная присоска с контактами питания, вращается на 360 градусов, короче все как надо. Нужно только поставить грамотно.
Но при установке нового, также как и при использовании старого встала проблема размещения регистратора, в идеале хотел поставить за зеркало заднего вида, чтобы не мешало обзору, но для этого его нужно было крепить на шелкографию, а как известно, присоска на шелкографии не держится, а если и держится, то не долго…
Гуглил форумы и отчеты людей об установке присоски на шелкографию, в основном люди клеют на скочь или клеют с помощью чеснока, силикона ну и т.д. Такие варианты мне не подходили. Причина отлипания присоски от стекла с шелкографией заключается в том, что поверхность стекла не ровная из-за этих черных точек на стекле. Подумал и нашел решение, необходимо сделать ровную платформу на стекле для присоски. По началу хотел заказать у стекольщиков, чтобы они вырезали мне небольшой кружок из стекла, размером чуть больше присоски, но мне повезло и дома я нашел стекло от старого аварийного фонаря. По размеру подходило идеально. Далее все просто, выбираем место для крепления на лобовом, прикинул стеклышко и присоску. Заранее купил в магазине супер клей (гель, дабы ничего не текло) и приклеил мою платформочку к лобовому стеклу поверх шелкографи.
Дальше все просто, спустя пару часов установил на нее присосоку с новым видеорегистратором. Прошло уже 3 недели и все замечательно держится.

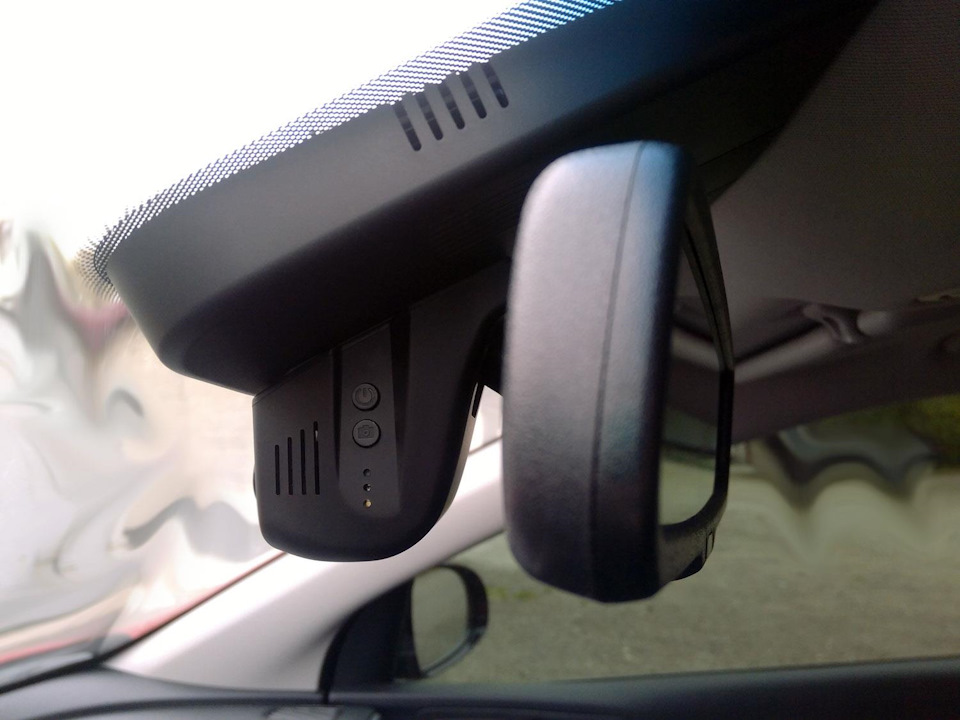

После установки все выглядит вот так
Со стороны водителя этот видеорегистратор теперь совсем не виден, полностью скрыт за зеркалом.
Видеорегистратор и подогрев лобового стекла
Собственно, вот видео, отснятое в темное время суток (звук я отключил, т.к. на заднем плане обсуждаются сугубо семейные проблемы):
Обратите внимание на блики по стеклу, как будто оно покрыто каплями воды: это как раз тот самый пресловутый электрообогрев лба, паутинка из тонюсеньких ниточек, которую видно только в свете фар встречного транспорта, да и то если присматриваться.
Планирую в обозримой перспективе позаимствовать где-нибудь другой регистратор и посмотреть, возникнет ли с ним та же проблема.
UPD. Вот съемка в светлое время суток, солнечная погода:
Шикарная резкость в правой части экрана, зато по центру и слева просто мыло мыльное. Да, и ролик изначально без звука, сегодня мой регик решил, что ему не о чем со мной разговаривать. Уточняю, что возможности отключения записи звука там не предусмотрено, в свойствах видео отображается аудиодорожка 128 кбит/с под двум каналам (стерео) при частоте дискретизации 48 кГц, только она пустая — аудиоинформации там нет. Автоматика, так ее налево…
Короче, походу или брак, или тупо подделка, или корявая прошивка, или хорошенько встряхнули при транспортировке (была у меня такая фигня после падения цифрового фотоаппарата-мыльницы), или всё сразу и одновременно.
Улучшение качества съёмки видеорегистратора CPL-фильтром: фейк или правда?
Говорят, что качество съемки даже недорогого видеорегистратора можно улучшить, устранив паразитные блики и переотражения, которые ловит его объектив. Для этого предназначены специальные поляризационные фильтры, и мы проверили их в деле.
Н едавно на тесте «Колес» был любопытный видеорегистратор, на объективе которого имелась резьба для установки дополнительных фильтров, а в комплект входил поляризационный фильтр – так называемый CPL, «circular polarizer lens». Подобные фильтры и техническая возможность для их установки – признак довольно небольшого числа моделей видеорегистраторов и комбо-устройств, и знакомы с ними далеко не все, поэтому мы решили рассказать о работе таких аксессуаров поподробнее!
Поляризационный фильтр – как он работает?
Собственно, изначально поляризационный фильтр – гаджет из арсенала фотографов, а не автомобилистов. Фотографы используют такие аксессуары очень давно – с их помощью отсёкаются ненужные паразитные засветки, увеличивается контрастность, цвета становятся насыщеннее. Ведь любой объект в кадре является отражающей поверхностью для солнечного света, а отражение света безжалостно крадет контраст.
Но в случае с видеорегистраторами основная цель использования CPL-фильтров все же иная – устранение влияния лобового стекла. Наверное, каждый владелец «автомобильного видеосвидетеля» видел в снятых кадрах отражение своего торпедо с вентиляционными отверстиями, а также всего, что на торпедо лежит – телефона на силиконовом коврике или зажигалки и монетки в специальной нише для мелких вещей. Эти отражения от стекла неотвязно сопровождают любой видеоролик, снятый во время езды. На некоторых машинах угол «лобовика» таков, что отражение не слишком заметно, а на некоторых оно занимает чуть ли не полэкрана… Помимо трепания нервов водителей-перфекционистов, отражение может банально помешать увидеть номер автомобиля в кадре, если он попадет в зону засветки.
Правда, возникает резонный вопрос – зачем нужен какой-то дополнительный внешний фильтр, если практически все производители видеорегистраторов заявляют о «эффективных поляризационных покрытиях», которые нанесены на линзы объективов их гаджетов?!
Все «встроенные» поляризационные покрытия малоэффективны из-за невозможности их настроить – а вот стекло внешнего CPL-фильтра можно вращать в оправе, находя, таким образом, положение максимального подавления бликов! К слову, когда-то такой фильтр мелькал даже в арсенале Джеймса Бонда, в числе штучек производства отдела старика Кью. Фанаты и знатоки «бондианы» вспомнят картину 1985 года «Вид на убийство», где Роджер Мур в роли Бонда на приеме у Зорина смотрит через окно в очках с поляризованными линзами, подкручивает окуляры и убирает блики от стекол, мешающие обзору!
Как установить фильтр, если штатно его нет?
Количество моделей видеорегистраторов и комбо-устройств, у которых штатно имеется возможность установки CPL-фильтра, крайне невелико. В лучшем случае, один из десяти гаджетов обладает такой функцией, да и у тех, что обладают, фильтр часто продается за отдельные деньги, а не лежит в коробке… Хотя технически реализация возможности установки CPL очень проста – вокруг внешней линзы объектива просто должен иметься кольцевой фланец с внутренней резьбой какого-либо из типовых фотоаксессуарных стандартов.
Если в имеющемся у вас регистраторе подобной резьбы нет, иных вариантов, кроме как прикупить в любом китайском интернет-магазине фильтр и изготовить самодельный крепеж на корпус регистратора, нет. Однако не всегда стоит заранее ужасаться перспективе сделать что-то в автомобиле собственными руками — подобная доработка несложна и на 100% идентична штатному креплению для фильтра; без каких-то компромиссных ухудшений, свойственных обычно разного рода «колхозу».
В качестве резьбового крепления подойдут разного рода переходные и удлиняющие кольца для объективов, выбор которых на том же «Али» безграничен. Главный критерий – небольшая высота кольца, на несколько миллиметров превышающая высоту выступающей над корпусом части объектива, и внутренняя резьба, соответствующая выбранному фильтру. В целом же установка крепления для фильтра – процедура хотя и несложная, но индивидуальная, ибо разновидностей корпусов видеорегистраторов очень много. Единственная общая рекомендация, которую можно привести – не применять для фиксации крепления фильтра пистолетный термоклей! Эту ошибку совершают многие, но на летнем солнце пистолетные «сопли» размягчаются и крепление быстро отваливается, сколько клея не лей… Гораздо лучше использовать любой силиконовый герметик.
Другой вариант — крепление из наборов съемных линз на прищепке для камер смартфонов. Нужен такой комплект, в котором среди линз уже имеется CPL-фильтр. Качество фильтров из подобных наборов невысокое и соответствует цене всего комплекта в 300-400 рублей. Но для видеорегистратора обычно больше и не нужно. Вот только стоит учитывать, что «окошки» фильтров малого диаметра, даже если и равны (или превышают) по диаметру переднюю линзу объектива, на деле могут оказаться меньше, чем угол обзора. И тогда на видеоизображении появится неприятный эффект виньетирования – затемнения по углам.
Поэтому все же желательно приобретать CPL-фильтр (и резьбовое крепление под него) с диаметром не менее 25 мм, или больше. А поскольку оптическая геометрия передней линзы объектива, отвечающей за ширину угла обзора, у всех моделей гаджетов разная, нельзя однозначно сказать заранее, будет ли нормально работать (не давая виньетки) тот или иной фильтр с конкретно вашей моделью видеорегистратора. В этом случае полезно предварительно загуглить чужой опыт, написав в поисковую строку в кавычках сочетание «моя модель видеорегистратора CPL-фильтр. Установка «поляриков» на регистраторы – популярное DIY-мероприятие, и вы наверняка найдете чей-то отчет по вашему устройству, или очень на него похожему!
